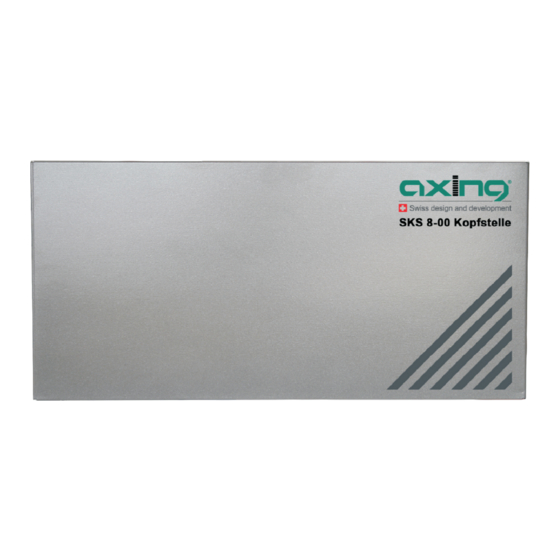

- Seite 1 SKS 4-00/4-01/8-00 BETRIEBSANLEITUNG BETRIEBSANLEITUNG Kopfstellen-Grundeinheit Kopfstellen-Grundeinheit Lesen und aufbewahren...
-
Seite 2: Inhaltsverzeichnis
Lieferumfang ..........................4 Beschreibung ..........................4 Anordnung und Beschreibung der Komponenten ................ 5 Montage ............................6 Inbetriebnahme .......................... 7 Programmierung ........................8 Technische Daten ........................9 Seite 2 © AXING AG – Stand: 28.6.11 – technische Änderungen und Irrtümer vorbehalten... -
Seite 3: Sicherheitsvorschriften
Beachten Sie die relevanten Normen, Vorschriften und Richtlinien zur Installation und zum Betrieb von Antennenanlagen. • SAT Empfangsanlagen über die Potentialausgleichsschiene gemäß DIN EN 50083 und VDE 0855 erden. • Installations- und Servicearbeiten nicht bei Gewitter durchführen. Seite 3 © AXING AG – Stand: 28.6.11 – technische Änderungen und Irrtümer vorbehalten... -
Seite 4: Allgemeines
Die Stromversorgung der Kassetten erfolgt über das Ausgangssammelfeld. Das Ausgangssammelfeld der SKS 4-00 und 4-01 hat 1 DC-Buchse. Diese versorgt die Kassetten 1-4. Das Ausgangssammelfeld der SKS 8-00 hat 2 DC-Buchsen. Eine links und eine rechts. Die linke DC- Buchse versorgt die Kassetten 1-4, die rechte DC-Buchse versorgt die Kassetten 5-8. -
Seite 5: Anordnung Und Beschreibung Der Komponenten
2 Steckplätze für Kopfstellenkassetten 8 Gehäuseabdeckung 3 Netzteil 9 19"-Einbaurahmen 4 aktives Ausgangssammelfeld 10 Befestigungslöcher (zur Wandmontage) 5 HF-Ausgang (F-Norm) 11 Erdungsschraube 6 Eingangsverteiler (optionales Zubehör) Seite 5 © AXING AG – Stand: 28.6.11 – technische Änderungen und Irrtümer vorbehalten... -
Seite 6: Montage
Ober- und Unterseite des Gehäuses nicht abgedeckt werden. Die Kopfstellen-Grundeinheit darf nur in waagerechter Lage betrieben werden. Werden mehrere SKS 4-00/8-00 nebeneinander oder aufeinander montiert, so müssen Mindestabstände in alle Richtungen von >30 cm eingehalten werden. Beim Einbau der SKS 4-01 in einen 19“-Schrank unbedingt darauf achten, dass die Umgebungs- und Betriebstemperatur (–10 bis + 50 °C) nicht unter- oder überschritten wird. -
Seite 7: Inbetriebnahme
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr), muss die Basisplatte geerdet werden. Verwenden Sie die am Gerät angebrachte Erdungsschraube Zum Abnehmen des Gehäusedeckels der SKS 4-00/8-00 die beiden unteren Schrauben lösen . Der Gehäusedeckel kann nun nach oben geklappt und abgenommen werden. -
Seite 8: Programmierung
Beenden des Menüs Steuertasten ohne OSD (On screen) Darstellung Audiopegel verringern Einstellung des Ausgangskanals Audiopegel erhöhen Einstellung des TV Standards Anzeige BER (Bit Fehlerrate) Aufrufen Kanalliste Seite 8 © AXING AG – Stand: 28.6.11 – technische Änderungen und Irrtümer vorbehalten... -
Seite 9: Technische Daten
Maße B × H × T 420 mm × 320 mm × 170 mm 480 mm × 350 mm × 180 mm 660 mm × 320 mm × 170 mm Seite 9 © AXING AG – Stand: 28.6.11 – technische Änderungen und Irrtümer vorbehalten... - Seite 10 Technische Daten SKS 4-00/4-01/8-00 Seite 10 © AXING AG – Stand: 28.6.11 – technische Änderungen und Irrtümer vorbehalten...
