2.3 Anordnung und Beschreibung der Komponenten

3
8

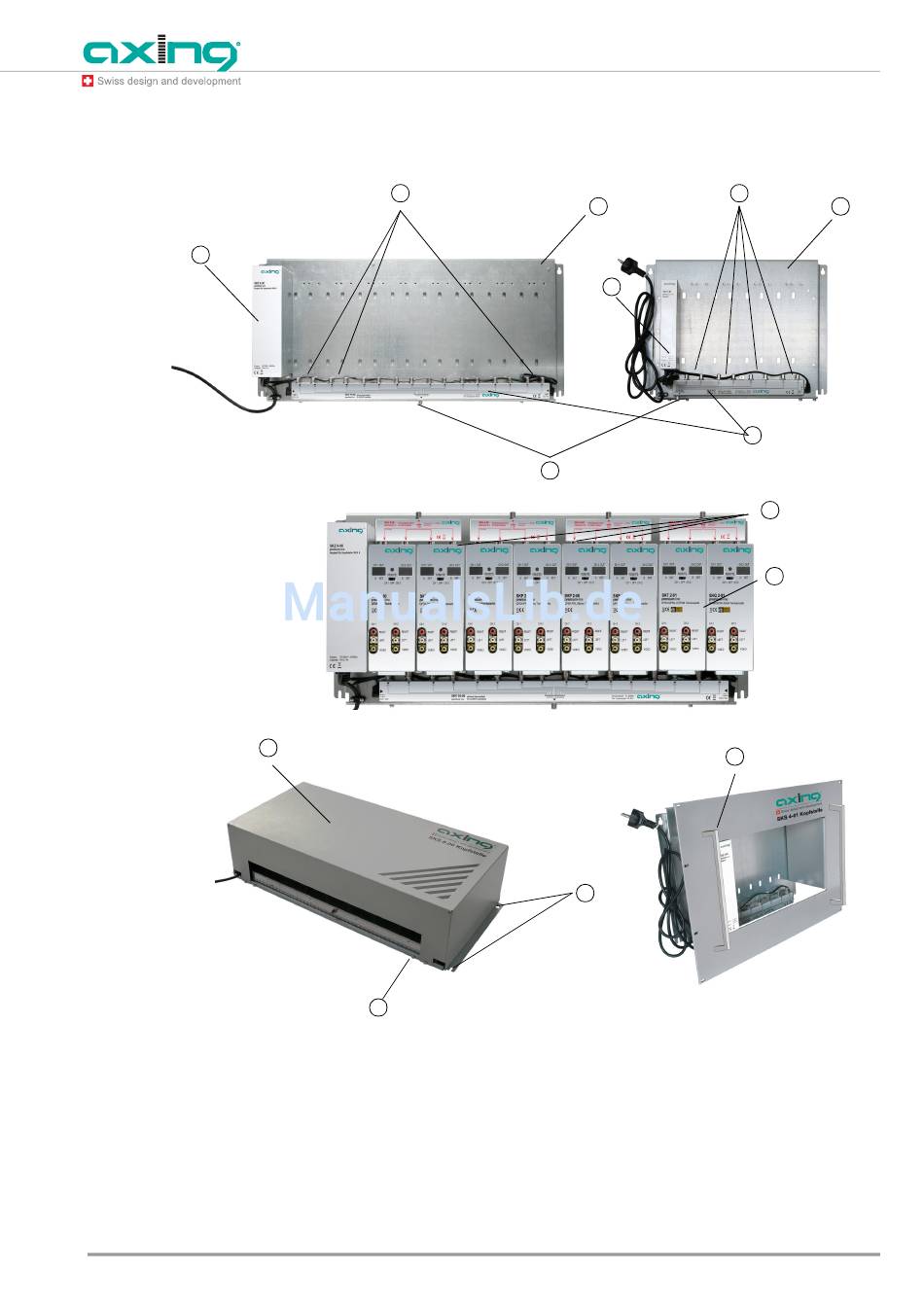

Abb. 2: Elemente und Anschlüsse der SKS 8-00
1 Basisplatte
2 Steckplätze für Kopfstellenkassetten
3 Netzteil
4 aktives Ausgangssammelfeld
5 HF-Ausgang (F-Norm)
6 Eingangsverteiler (optionales Zubehör)
© AXING AG – Stand: 28.6.11 – technische Änderungen und Irrtümer vorbehalten
2
...
11
1
3
5
10
7 Kopfstellenkassetten (optionales Zubehör)
8 Gehäuseabdeckung
9 19"-Einbaurahmen
10 Befestigungslöcher (zur Wandmontage)
11 Erdungsschraube
Allgemeines
SKS 4-00/4-01/8-00
2
1
4
6
7
9
Seite 5
