Bedienungsanleitung

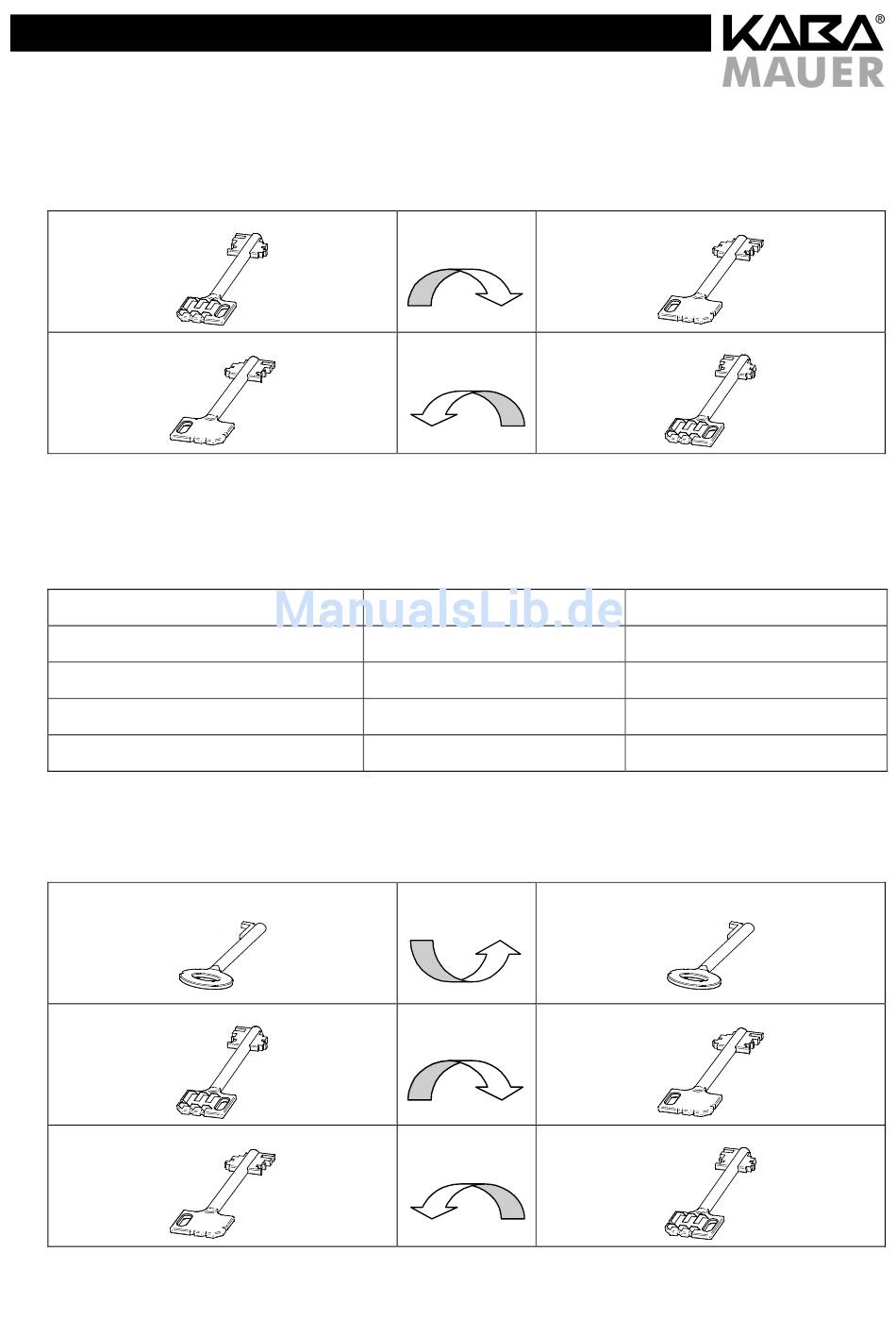

Das Schloss öffnen (siehe 2 bzw. Abb. 3).
•
Den neuen Schlüssel so einführen, wie der alte abgezogen wurde (siehe Abb. 4). Den Schlüssel gegen den Uhrzeigersinn
•
bis zum Anschlag drehen (ca. 180° ) und abziehen. Das Schloss ist auf eine neue Schließung eingestellt.
Umstellung bei waagerechtem Schlosseinbau:
Abb. 3: Gültigen Schlüssel einführen (langer Bart links)
Abb. 4: Neuen Schlüssel einführen (langer Bart rechts)
4.2 Umstellen mit Umstellaktivator
Den Umstellaktivator gemäß Tabelle in das Schlüsselloch einführen und entsprechend der angegebenen Drehrichtung bis
•
zum Anschlag drehen (ca. 30° ). Nach Erreichen des Anschlags in die Ausgangsposition zurückdrehen und abziehen
(siehe Abb. 5).
Einbauposition Schloss
Riegel links, Schlüsselloch waagerecht
Riegel unten, Schlüsselloch senkrecht
Riegel rechts, Schlüsselloch waagerecht
Riegel oben, Schlüsselloch senkrecht
Das Schloss öffnen (siehe 2 bzw. Abb. 6).
•
Den neuen Schlüssel so einführen, wie der alte abgezogen wurde (siehe Abb. 7). Den Schlüssel gegen den Uhrzeigersinn
•
bis zum Anschlag drehen (ca. 180° ) und abziehen. Das Schloss ist auf eine neue Schließung eingestellt.
Umstellung bei waagerechtem Schlosseinbau:
Abb. 5: Umstellaktivator einführen (Bart links)
Abb. 6: Gültigen Schlüssel einführen (langer Bart links)
Abb. 7: Neuen Schlüssel einführen (langer Bart rechts)
Schlüsseldrehung
180°
im Uhrzeigersinn
Schlüsseldrehung
180°
gegen Uhrzeigersinn
Einführposition Umstellaktivator
Bart links
Bart unten
Bart rechts
Bart oben
Aktivatordrehung
30°
gegen Uhrzeigersinn
Schlüsseldrehung
180°
im Uhrzeigersinn
Schlüsseldrehung
180°
gegen Uhrzeigersinn
Nach Drehung Schlüssel abziehen
Nach Drehung Schlüssel abziehen
Drehrichtung
gegen Uhrzeigersinn
gegen Uhrzeigersinn
im Uhrzeigersinn
gegen Uhrzeigersinn
Nach Drehung Umstellaktivator in Einführposition
zurückdrehen und abziehen
Nach Drehung Schlüssel abziehen
Nach Drehung Schlüssel abziehen
Seite 2
Stand 19.05.2008
