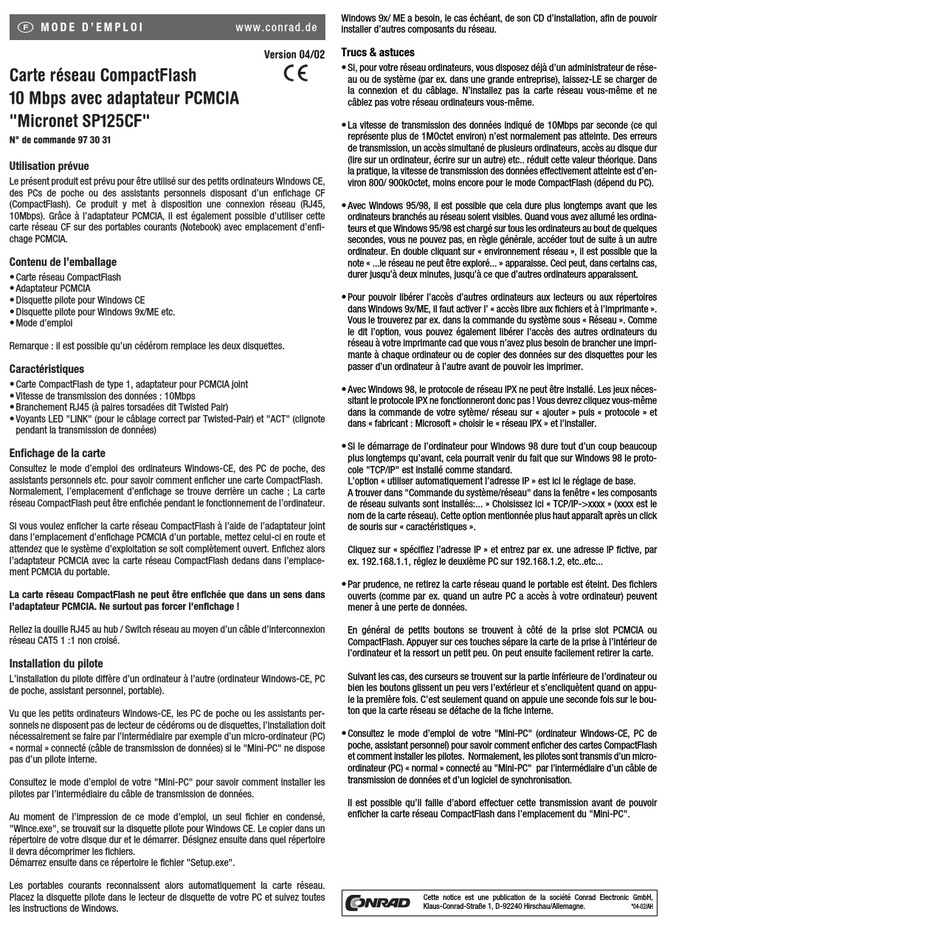

M O D E D ' E M P L O I
www.conrad.de
Carte réseau CompactFlash
10 Mbps avec adaptateur PCMCIA
"Micronet SP125CF"
N° de commande 97 30 31
Utilisation prévue
Le présent produit est prévu pour être utilisé sur des petits ordinateurs Windows CE,
des PCs de poche ou des assistants personnels disposant d'un enfichage CF
(CompactFlash). Ce produit y met à disposition une connexion réseau (RJ45,
10Mbps). Grâce à l'adaptateur PCMCIA, il est également possible d'utiliser cette
carte réseau CF sur des portables courants (Notebook) avec emplacement d'enfi-
chage PCMCIA.
Contenu de l'emballage
• Carte réseau CompactFlash
• Adaptateur PCMCIA
• Disquette pilote pour Windows CE
• Disquette pilote pour Windows 9x/ME etc.
• Mode d'emploi
Remarque : il est possible qu'un cédérom remplace les deux disquettes.
Caractéristiques
• Carte CompactFlash de type 1, adaptateur pour PCMCIA joint
• Vitesse de transmission des données : 10Mbps
• Branchement RJ45 (à paires torsadées dit Twisted Pair)
• Voyants LED "LINK" (pour le câblage correct par Twisted-Pair) et "ACT" (clignote
pendant la transmission de données)
Enfichage de la carte
Consultez le mode d'emploi des ordinateurs Windows-CE, des PC de poche, des
assistants personnels etc. pour savoir comment enficher une carte CompactFlash.
Normalement, l'emplacement d'enfichage se trouve derrière un cache ; La carte
réseau CompactFlash peut être enfichée pendant le fonctionnement de l'ordinateur.
Si vous voulez enficher la carte réseau CompactFlash à l'aide de l'adaptateur joint
dans l'emplacement d'enfichage PCMCIA d'un portable, mettez celui-ci en route et
attendez que le système d'exploitation se soit complètement ouvert. Enfichez alors
l'adaptateur PCMCIA avec la carte réseau CompactFlash dedans dans l'emplace-
ment PCMCIA du portable.
La carte réseau CompactFlash ne peut être enfichée que dans un sens dans
l'adaptateur PCMCIA. Ne surtout pas forcer l'enfichage !
Reliez la douille RJ45 au hub / Switch réseau au moyen d'un câble d'interconnexion
réseau CAT5 1 :1 non croisé.
Installation du pilote
L'installation du pilote diffère d'un ordinateur à l'autre (ordinateur Windows-CE, PC
de poche, assistant personnel, portable).
Vu que les petits ordinateurs Windows-CE, les PC de poche ou les assistants per-
sonnels ne disposent pas de lecteur de cédéroms ou de disquettes, l'installation doit
nécessairement se faire par l'intermédiaire par exemple d'un micro-ordinateur (PC)
« normal » connecté (câble de transmission de données) si le "Mini-PC" ne dispose
pas d'un pilote interne.
Consultez le mode d'emploi de votre "Mini-PC" pour savoir comment installer les
pilotes par l'intermédiaire du câble de transmission de données.
Au moment de l'impression de ce mode d'emploi, un seul fichier en condensé,
"Wince.exe", se trouvait sur la disquette pilote pour Windows CE. Le copier dans un
répertoire de votre disque dur et le démarrer. Désignez ensuite dans quel répertoire
il devra décomprimer les fichiers.
Démarrez ensuite dans ce répertoire le fichier "Setup.exe".
Les portables courants reconnaissent alors automatiquement la carte réseau.
Placez la disquette pilote dans le lecteur de disquette de votre PC et suivez toutes
les instructions de Windows.
Windows 9x/ ME a besoin, le cas échéant, de son CD d'installation, afin de pouvoir
installer d'autres composants du réseau.
Trucs & astuces
Version 04/02
• Si, pour votre réseau ordinateurs, vous disposez déjà d'un administrateur de rése-
°
au ou de système (par ex. dans une grande entreprise), laissez-LE se charger de
la connexion et du câblage. N'installez pas la carte réseau vous-même et ne
câblez pas votre réseau ordinateurs vous-même.
• La vitesse de transmission des données indiqué de 10Mbps par seconde (ce qui
représente plus de 1MOctet environ) n'est normalement pas atteinte. Des erreurs
de transmission, un accès simultané de plusieurs ordinateurs, accès au disque dur
(lire sur un ordinateur, écrire sur un autre) etc.. réduit cette valeur théorique. Dans
la pratique, la vitesse de transmission des données effectivement atteinte est d'en-
viron 800/ 900kOctet, moins encore pour le mode CompactFlash (dépend du PC).
• Avec Windows 95/98, il est possible que cela dure plus longtemps avant que les
ordinateurs branchés au réseau soient visibles. Quand vous avez allumé les ordina-
teurs et que Windows 95/98 est chargé sur tous les ordinateurs au bout de quelques
secondes, vous ne pouvez pas, en règle générale, accéder tout de suite à un autre
ordinateur. En double cliquant sur « environnement réseau », il est possible que la
note « ...le réseau ne peut être exploré... » apparaisse. Ceci peut, dans certains cas,
durer jusqu'à deux minutes, jusqu'à ce que d'autres ordinateurs apparaissent.
• Pour pouvoir libérer l'accès d'autres ordinateurs aux lecteurs ou aux répertoires
dans Windows 9x/ME, il faut activer l' « accès libre aux fichiers et à l'imprimante ».
Vous le trouverez par ex. dans la commande du système sous « Réseau ». Comme
le dit l'option, vous pouvez également libérer l'accès des autres ordinateurs du
réseau à votre imprimante cad que vous n'avez plus besoin de brancher une impri-
mante à chaque ordinateur ou de copier des données sur des disquettes pour les
passer d'un ordinateur à l'autre avant de pouvoir les imprimer.
• Avec Windows 98, le protocole de réseau IPX ne peut être installé. Les jeux néces-
sitant le protocole IPX ne fonctionneront donc pas ! Vous devrez cliquez vous-même
dans la commande de votre sytème/ réseau sur « ajouter » puis « protocole » et
dans « fabricant : Microsoft » choisir le « réseau IPX » et l'installer.
• Si le démarrage de l'ordinateur pour Windows 98 dure tout d'un coup beaucoup
plus longtemps qu'avant, cela pourrait venir du fait que sur Windows 98 le proto-
cole "TCP/IP" est installé comme standard.
L'option « utiliser automatiquement l'adresse IP » est ici le réglage de base.
A trouver dans "Commande du système/réseau" dans la fenêtre « les composants
de réseau suivants sont installés:... » Choisissez ici « TCP/IP->xxxx » (xxxx est le
nom de la carte réseau). Cette option mentionnée plus haut apparaît après un click
de souris sur « caractéristiques ».
Cliquez sur « spécifiez l'adresse IP » et entrez par ex. une adresse IP fictive, par
ex. 192.168.1.1, réglez le deuxième PC sur 192.168.1.2, etc..etc...
• Par prudence, ne retirez la carte réseau quand le portable est éteint. Des fichiers
ouverts (comme par ex. quand un autre PC a accès à votre ordinateur) peuvent
mener à une perte de données.
En général de petits boutons se trouvent à côté de la prise slot PCMCIA ou
CompactFlash. Appuyer sur ces touches sépare la carte de la prise à l'intérieur de
l'ordinateur et la ressort un petit peu. On peut ensuite facilement retirer la carte.
Suivant les cas, des curseurs se trouvent sur la partie inférieure de l'ordinateur ou
bien les boutons glissent un peu vers l'extérieur et s'encliquètent quand on appu-
ie la première fois. C'est seulement quand on appuie une seconde fois sur le bou-
ton que la carte réseau se détache de la fiche interne.
• Consultez le mode d'emploi de votre "Mini-PC" (ordinateur Windows-CE, PC de
poche, assistant personnel) pour savoir comment enficher des cartes CompactFlash
et comment installer les pilotes. Normalement, les pilotes sont transmis d'un micro-
ordinateur (PC) « normal » connecté au "Mini-PC" par l'intermédiaire d'un câble de
transmission de données et d'un logiciel de synchronisation.
Il est possible qu'il faille d'abord effectuer cette transmission avant de pouvoir
enficher la carte réseau CompactFlash dans l'emplacement du "Mini-PC".
Cette notice est une publication de la société Conrad Electronic GmbH,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Allemagne.
*04-02/AH
