Conrad 97 22 04 Bedienungsanleitung

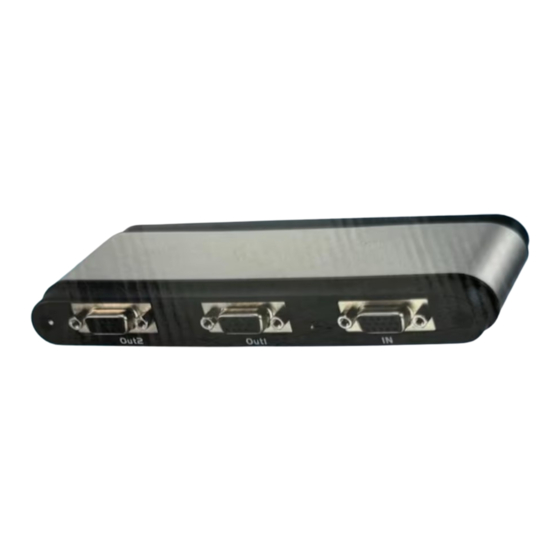

4-Fach VGA-Splitter
Best.-Nr. 97 22 04
1. Bestimmungsgemäße Verwendung
Dieser VGA-Splitter ermöglicht es, ein VGA-Videosignal auf bis zu vier Bildschirme zu verteilen und dort
gleichzeitig anzuzeigen.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des
Produktes nicht gestattet. Eine andere Verwendung als oben beschrieben ist nicht erlaubt und kann zur
Beschädigung des Produkts führen. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand,
Stromschlag usw. verbunden. Lesen Sie die Bedienungsanleitung genau durch und bewahren Sie diese für
späteres Nachschlagen auf.
2. Lieferumfang
• VGA-Splitter
• Netzadapter
• Bedienungsanleitung des Herstellers
• Bedienungsanleitung
3. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweis verursacht werden, übernehmen wir keine Haftung.
In solchen Fällen erlischt die Gewährleistung/Garantie.
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung
durch das Ausrufezeichen gekennzeichnet.
Personensicherheit
• Das Produkt ist kein Spielzeug und sollte von Kindern ferngehalten werden!
Produktsicherheit
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an das
Gerät angeschlossen werden.
• Das Produkt darf keinem starken mechanischen Druck ausgesetzt werden.
• Das Produkt darf keinen extremen Temperaturen, direktem Sonnenlicht, starken Vibrationen oder
Feuchtigkeit ausgesetzt sein.
Sonstiges
• Wartung, Anpassungs- und Reparaturarbeiten dürfen nur von einem Fachmann bzw. einer Fachwerkstatt
durchgeführt werden.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, so wenden
Sie sich bitte an unseren technischen Kundendienst oder andere Fachleute.
4. Anschluss
1. VGA-Quelle mit dem Verteiler verbinden
- Schließen Sie mittels eines VGA-Kabels eine VGA-Quelle an den mit „IN" markierten Eingang des
Verteilers.
2. VGA-Ausgänge mit dem Verteiler verbinden
- Schließen Sie mittels VGA-Kabeln bis zu vier VGA Bildschirme an die mit „OUT1", „OUT2", „OUT3" oder
„OUT4" markierten Ausgänge des Verteilers an.
3. Anschließen der Stromversorgung an den Verteiler
- Schließen Sie das Netzkabel an den Verteiler an. Stecken Sie dann den Netzadapter in eine Steckdose.
Der Stromanzeiger leuchtet auf, sobald der Adapter verbunden ist.
Beachten Sie die Bedienungsanleitung des Herstellers für detaillierte Installationsanweisungen.
5. Betrieb
1. Schalten Sie nach dem Anschließen aller Kabel Ihre VGA-Bildschirme an; schalten Sie erst dann die VGA-
Quelle an.
2. Die VGA-Eingangsquelle wird auf den angeschlossenen Bildschirmen angezeigt.
6. Entsorgung
Im Interesse unserer Umwelt und um die verwendeten Rohstoffe möglichst vollständig zu
recyclen, ist der Verbraucher aufgefordert, gebrauchte und defekte Geräte zu den öffentlichen
Sammelstellen für Elektroschrott zu bringen.
Das Zeichen der durchgestrichenen Mülltonne mit Rädern bedeutet, dass dieses Produkt an einer
Sammelstelle für Elektronikschrott abgegeben werden muss.
7. Technische Daten
Anschluss: Eingang: HD15 Buchse x 1
Ausgang: HD15 Buchse x 4
Betriebsspannung: 100 - 240 V/AC, 50/60 Hz, 0,35 A
Ausgangsspannung: 9V/DC, 2A
Maximale Auflösung: 1280 x 1024 Pixel bei 60 Hz
Bandweite: 350 MHz
Signaltyp: VGA, SVGA, XGA, SXGA
Gewicht: 196 g
Abmessungen (B x H x T): 164,5 x 79 x 24 mm
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE,
Klaus-Conrad- Straße 1, D-92240 Hirschau.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderungen in Technik und Ausstattung vorbehalten.
© 2009 by Conrad Electronic SE.
Version 05/09
1-to-4 VGA Splitter
Item no. 97 22 04
1. Intended use
This VGA splitter is designed to split a single VGA video signal and display it on up to four monitors
simultaneously.
Unauthorised conversion and/or modification of the device are inadmissible because of safety and approval
reasons (CE). Any usage other than described above is not permitted and can damage the product and lead to
associated risks such as short-circuit, fire, electric shock, etc. Please read the operating instructions thoroughly
and keep them for further reference.
2. Delivery Content
• VGA splitter
• Power adapter
• Manufacturer's manual
• Operating instructions
3. Safety instructions
We do not assume liability for resulting damages to property or personal injury if the
product has been abused in any way or damaged by improper use or failure to observe
these operating instructions. The warranty/ guarantee will then expire!
The icon with exclamation mark indicates important information in the operating
instructions. Carefully read the whole operating instructions before operating the device,
otherwise there is risk of danger.
Personal safety
• The product is not a toy and should be kept out of reach of children!
Product safety
• When used in conjunction with other devices, observe the operating instructions and safety notices of
connected devices.
• The product must not be subjected to heavy mechanical stress.
• The product must not be exposed it to extreme temperatures, direct sunlight, intense vibration, or
dampness.
Miscellaneous
• Servicing, adjustment or repair works must only be carried out by a specialist/ specialist workshop.
• If any questions arise that are not answered in this operating instruction, contact our Technical Advisory
Service or other experts.
4. Connection
1. To connect VGA source to the splitter
- Using a VGA cable, connect a VGA source to the splitter input marked 'IN'.
2. To connect VGA outputs to the splitter
- Using VGA cables, connect up to four VGA output displays to the splitter output marked 'OUT1', 'OUT2',
'OUT3' or 'OUT4'.
3. To connect the mains supply to the splitter
- Connect the power cable to the splitter. Then plug the power adapter into the mains supply. The power
indicator light will turn on once the adapter is connected.
For detailed step-by-step instructions for installation, please refer to the manufacturer's manual.
5. Operation
1. After connecting all the cables, power on your VGA displays before the VGA source.
2. The input VGA source will be displayed on the connected output displays.
6. Disposal
In order to preserve, protect and improve the quality of environment, protect human health and
utilise natural resources prudently and rationally, the user should return unserviceable product to
relevant facilities in accordance with statutory regulations.
The crossed-out wheeled bin indicates the product needs to be disposed separately and not as
municipal waste.
7. Technical data
Connector:
Operating voltage :
Output voltage :
Maximum resolution:
Bandwidth:
Signal Type:
Weight:
Dimensions (W x H x D):
*02_05/09_01-HW
© 2009 by Conrad Electronic SE.
Input : HD15 Female x 1
Output : HD15 Female x 4
100 - 240 V/AC, 50/60 Hz, 0.35 A
9V/DC, 2A
1280 x 1024 pixels at 60Hz
350 MHz
VGA, SVGA, XGA, SXGA
196 g
164.5 x 79 x 24 mm
These operating instructions are published by Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Germany.
The operating instructions reflect the current technical specifications at time of print.
We reserve the right to change the technical or physical specifications.
Version 05/09
