- Seite 1 Westfalia Bedienungsanleitung Nr. 106382...
- Seite 2 Bedienungsanleitung Automatik-Ladegerät 2 / 6 / 12 V Artikel Nr. 63 55 73 Instruction Manual Automatic Charger 2 / 6 / 12 V Article No. 63 55 73...
-
Seite 3: Sehr Geehrte Damen Und Herren
Sehr geehrte Damen und Herren Mit diesem Ladegerät können Sie nun Blei-Säure- oder Blei-Gel- Akkumulatoren mit einer Nennspannung von 2, 6 oder 12 Volt laden. Das Gerät ist kurzschlussfest und verpolungssicher. Aufgrund der integrierten vollelektronischen Spannungs- und Strombe- grenzung wird der zu ladende Akku immer auf optimaler Ladung gehalten und gleichzeitig das gefährliche Überladen verhindert. - Seite 4 Übersicht | Overview...

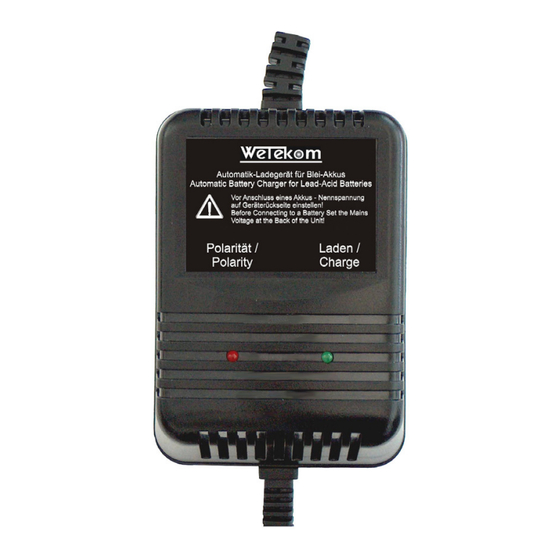

- Seite 5 Übersicht | Overview Polaritätsanzeige – Rote LED Polarity Indicator – Red LED Ladeanzeige – Grüne LED Charging Control – Green LED Spannungswahlschalter Voltage Selector (2, 6, 12 V) (2, 6, 12 V) Batterieanschlussklemme Charging Clamp Plus (Rot) Plus (Red) Batterieanschlussklamme Charging Clamp Minus (Schwarz) Minus (Black)
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..............Seite 2 Anschluss und Bedienung ............Seite 3 Inbetriebnahme ................Seite 5 Ausgangssicherung ..............Seite 6 Reinigung und Lagerung............Seite 6 Technische Daten ..............Seite 12 Table of Contents Safety Notes ................Page 7 Operation ...................Page 9 Output Fuse ................Page 10 Cleaning and Storing ..............Page 11 Technical Data ................Page 12... -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen die folgenden Hinweise: Überzeugen Sie sich, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und benutzen Sie Ladegerät ausschließlich gemäß... - Seite 8 Sicherheitshinweise Achten Sie darauf, dass Sie während der Benutzung des Lade- gerätes keinen leitfähigen Schmuck wie Ketten, Armbänder oder Ringe tragen. Achten Sie darauf, dass Sie nicht mit der Batterie-Säure in Verbindung kommen. Batterie-Säure kann zu schweren Verätzun- gen führen! Im Falle einer Berührung sollten Sie sofort mit viel klarem Wasser spülen und gegebenenfalls einen Arzt aufsuchen.
-
Seite 9: Anschluss Und Bedienung
Anschluss und Bedienung Mit diesem Ladegerät können Sie alle 2, 6, oder 12 V Bleiakkus automatisch laden. Wenn beim Laden der angeschlossene Akku seine Ladeschlussspannung erreicht, wird der Ladestrom zurückgeregelt und schützt dadurch den Akku vor Überladung. Aufgrund der integrierten vollelektronischen Spannungs- und Strom- begrenzung wird der zu ladende Akku immer auf optimaler Ladung gehalten und gleichzeitig das gefährliche Überladen verhindert. -
Seite 10: Inbetriebnahme
Anschluss und Bedienung Inbetriebnahme zum Laden der Batterie 1. Achten Sie darauf, dass Sie als erstes die Spannung auf der Rückseite des Gerätes vorwählen (2, 6 oder 12 V). Informieren Sie sich über die Spannung der zu ladenden Batterie. Wenn Sie eine falsche Spannung einstellen, kann das Ladegerät Schaden nehmen. -
Seite 11: Ausgangssicherung
Anschluss und Bedienung Sorgen Sie während des Ladevorgangs für eine ausreichende Belüftung (Vermeidung der Ansammlung von Knallgas). Ausgangssicherung Das Gerät ist kurzschluss- und verpolungsgeschützt. Es sollte aber auf jeden Fall ein länger andauernder Kurzschluss vermieden werden. Eine Verpolung der Anschlussklemmen erkennen Sie an der rot leuchtenden LED „Polarität“. -
Seite 12: Safety Notes
Safety Notes Please note following safety notes avoid malfunctions, damage or physical injury: Make sure the voltage corresponds to the type label on the unit. Please read this manual carefully and use the charger only according to this manual. Dispose of the packaging materials or store them in a safe place out of the reach of children. - Seite 13 Safety Notes After extended use with full charging current the unit may heat up considerably. For this reason periodically check the charging process and in the case of irregularities as excessive overheating or bubbling immediately pull the power plug. While the unit is not in use or being cleaned the power plug should always be pulled.
-
Seite 14: Initiation And Operation
Initiation and Operation With this charger you automatically can charge all 2, 6, and 12 V lead- acid batteries. After the connected battery has been fully charged, the charging current is minimised to protect the connected battery from overcharging. The electronic voltage and current limiter keeps the battery on a full charge and at the same time prevents overcharging. - Seite 15 Initiation and Operation 3. Connect the red charging clamp with the plus terminal of the battery. Then connect the black charging clamp with minus terminal of the battery. 4. The polarity (1) LED indicates whether the polarity of the connected battery is correct.
-
Seite 16: Output Fuse
Initiation and Operation Output Fuse The unit is protected against short circuit and use under wrong polarity. But, by all means avoid short circuiting the unit for ex- tended amounts of time. Wrong polarity is indicated by the red “Polarity” LED lighting up. A 12 V lead-acid battery consists of 6 separate cells with 2 V each. -
Seite 17: Technische Daten
Technisch Daten | Technical Data BC-2612T Type Nenneingangsspannung Nominal Voltage 230 V AC / 50 Hz Nennleistung 22 W Nominal Power Ausgangsspannung 2,3 - 6,9 - 13,8 V DC Output Voltage einstellbar adjustable Ausgangsstrom Max. 600 mA Output Current Ausgangstemperatur 0 –... -
Seite 18: Eg-Konformitätserklärung
Westfalia Werkzeugcompany, Industriestraße 1, D-58093 Hagen, erklären in alleiniger Verantwortung, dass das Produkt Automatik-Ladegerät 2 / 6 / 12 V - BC2612T Artikel Nr. 63 55 73 den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien 2006/95/EG Niederspannungsrichtlinie (LVD) 2004/108/EG Elektromagnetische Verträglichkeit (EMV) - Seite 19 Kundenbetreuung | Customer Services Deutschland Österreich Westfalia Westfalia Werkzeugstraße 1 Moosham 31 D-58093 Hagen A-4943 Geinberg OÖ Telefon: (0180) 5 30 31 32 Telefon: (07723) 4 27 59 54 Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23 Internet: www.westfalia.de Internet: www.westfalia-versand.at Schweiz...
