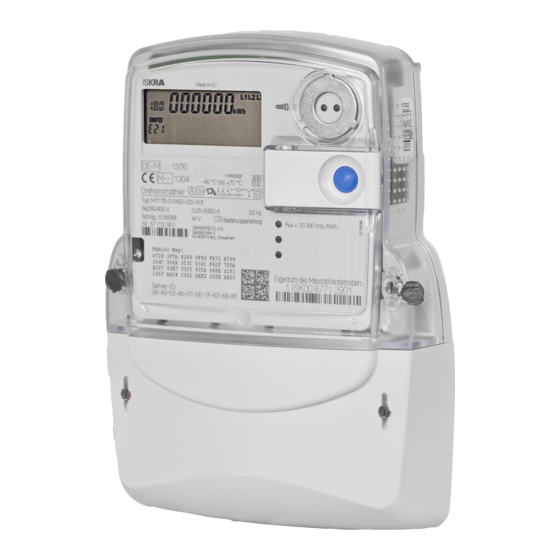

MT175
Der neue elektronische Stromzähler
Nutzen Sie jetzt die Vorteile Ihres neuen EDL21-Zählers. Dieser
gibt Ihnen die Möglichkeit, Ihren Messwert transparent zu betrach-
ten, Einsparpotenziale zu erkennen und damit Kosten zu sparen.
Neben dem gewohnten, aktuellen Zählerstand werden Ihnen in der
zweiten Zeile „INFO-Zeile" des Zählerdisplays zusätzlich nützliche
Informationen zur Verfügung gestellt.
1. Aktuelle aus dem Netz bezogene Leistung
Messwert innerhalb eines selbst gewählten Zeitraums
2.
3. Messwert innerhalb der letzten 24 Stunden
4. Messwert innerhalb der letzten 7 Tage
5. Messwert innerhalb der letzten 30 Tage
6. Messwert innerhalb der letzten 365 Tage
Zum Schutz vor unbefugtem Zugriff sind Ihre persönlichen Mess-
werts-Daten automatisch durch eine 4-stellige PIN (persönliche
Identifikationsnummer) geschützt. Diese erhalten Sie von Ihrem
Energieversorger.
Zur Bedienung verfügt Ihr über eine optische Taste und
EDL21-Zähler
eine zusätzliche mechanische Taste auf der Vorderseite. Diese ermög-
licht Ihnen die Steuerung des Zählerdisplays über Lichtimpulse einer
handelsüblichen Taschenlampe oder LED (rot oder weiß) bzw. Steue-
rung des Zählerdisplays per Fingerdruck an mechanische Taste.
1
Anzeige und Bedienung

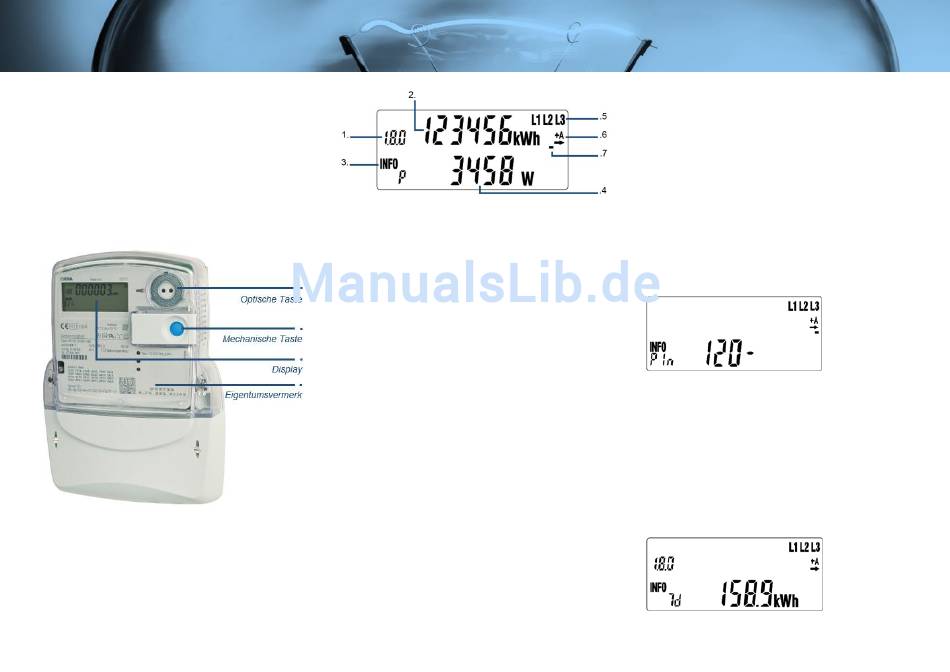

1. Tarifkennzeichnung
Die Tarifkennzeichnung ist eine genormte Kennzeichnung für den
angezeigten abrechnungsrelevanten Messwert
Bei der Verwendung als Eintarifzähler:
1.8.0 Gesamtverbrauch +A
Bei der Verwendung als Zweitarifzähler:
1.8.1 Verbrauch Tarif 1 +A
1.8.2 Verbrauch Tarif 2 +A
Bei der Verwendung als Zweirichtungs- oder Lieferzähler
2.8.0 Gesamtverbrauch -A
Abrechnungsrelevanter Zählerstand
2.
Hier wird der aktuelle, abrechnungsrelevante Zählerstand in kWh
dargestellt. Die Darstellung erfolgt mit 6 Stellen ohne Nachkommas-
tellen.
INFO-Zeile für weitere Messwert-Informationen
3.
In dieser Zeile werden die zusätzlichen Messwerte dargestellt.
PIN-Eingabe möglich
PIn:
P: Aktuelle aus dem Netz bezogene Leistung
Messwert innerhalb eines selbst gewählten Zeitraums
E:
1d: Messwert innerhalb der letzten 24 Stunden
7d: Messwert innerhalb der letzten 7 Tage
30d: Messwert innerhalb der letzten 30 Tage
365d: Messwert innerhalb der letzten 365 Tage
0.2.0: Tarifschaltprogramm (falls vorhanden), Ausblenden der
zusätzlichen Messwert-Informationen zum Schutz der
Privatsphäre
4. Anzeige der Messwert-Informationen
Die zusätzlichen Messwerte werden je nach angezeigter Informati-
on mit verschiedenen Einheiten angezeigt.
Einheit für die aktuelle aus dem Netz bezogene Leistung
W:
(Watt)
Einheit für jeglichen Energie-Messwert (Kilowattstunde)
kWh:
2
5. Spannungsversorgung
Im Normalfall wird der Stromzähler über 3 Phasen mit Spannung
versorgt. Die Anzeige überwacht das Vorhandensein der Span-
nungsversorgung.
6. Anzeige der Energierichtungen
+ A: Sie beziehen Strom aus dem Netz des Energieversorgers
- A: Sie liefern Strom z. B. durch eine PV-Anlage
Simulation der Läuferscheibe
7.
Diese Anzeige simuliert die Läuferscheibe eines herkömmlichen
Stromzählers. Die Weiterschaltung der Segmente erfolgt in
100 mWh Schritten
Nutzung der zusätzlichen Messwert-Informationen
Eingabe der PIN
Zur Eingabe der PIN leuchten Sie zwei Mal auf die optische Taste.
Nach dem Displaytest (alle Anzeigeelemente werden eingeblendet)
erfolgt die PIN-Abfrage.
Zur Eingabe Ihrer persönlichen PIN leuchten Sie die optische Taste
mehrfach kurz an. Es werden Ihnen nacheinander die Zähler 0 bis 9
angezeigt. Nachdem Sie die gewünschte Ziffer Ihrer PIN erreicht
haben, warten Sie 3 Sekunden um auf die 2. Stelle der PIN zu
springen. Wiederholen Sie den Vorgang, bis alle vier Ziffern Ihrer
persönlichen PIN eingegeben sind.
Die „INFO-Zeile" ist nun dauerhaft aktiviert und kann durch Sie
wieder abgeschaltet werden.
Anzeige der historischen Werte
Die verschiedenen Messwerte können durch einzelnes Anblicken
der optischen Taste aufgerufen werden.
3
