MT681

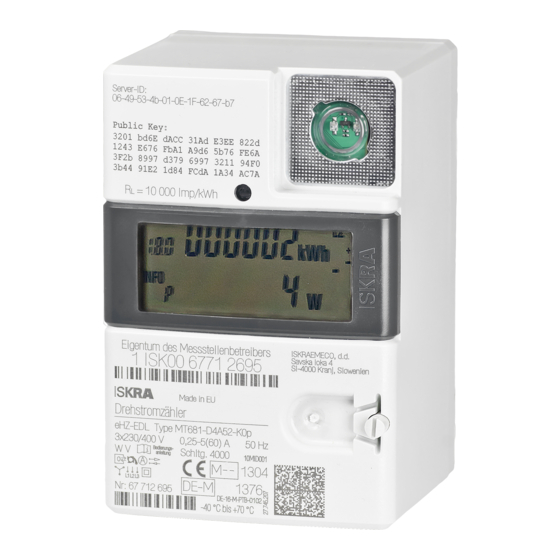

Der neue elektronische Stromzähler
Nutzen Sie jetzt die Vorteile Ihres neuen EDL21-Zählers. Dieser
gibt Ihnen die Möglichkeit, Ihren Messwert transparent zu betrach-
ten, Einsparpotenziale zu erkennen und damit Kosten zu sparen.
Neben dem gewohnten, aktuellen Zählerstand werden Ihnen in der
zweiten Zeile, der „INFO-Zeile" des Zählerdisplays zusätzlich nützli-
che Informationen zur Verfügung gestellt.
1.
Aktuelle aus dem Netz bezogene Leistung
2.
Messwert innerhalb eines selbst gewählten Zeitraums
3.
Messwert innerhalb der letzten 24 Stunden
4.
Messwert innerhalb der letzten 7 Tage
5.
Messwert innerhalb der letzten 30 Tage
6.
Messwert innerhalb der letzten 365 Tage
Zum Schutz vor unbefugtem Zugriff sind Ihre persönlichen Mess-
werts-Daten automatisch durch eine 4-stellige PIN (persönliche
Identifikationsnummer) geschützt. Diese erhalten Sie von Ihrem
Messstellenbetreiber.
Zur Bedienung verfügt Ihr EDL21-Zähler über eine „optische Taste"
auf der Vorderseite. Diese ermöglicht Ihnen die Steuerung des
Zählerdisplays über Lichtimpulse einer handelsüblichen Taschen-
lampe oder LED (rot oder weiß).
1

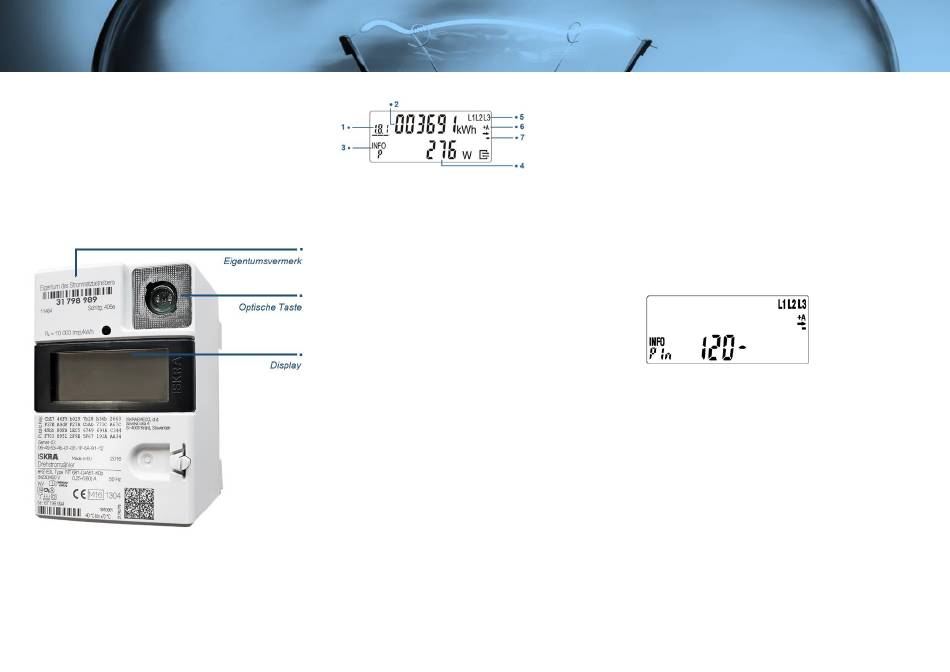

Anzeige und Bedienung
1.
OBIS-Kennzeichnung
Die OBIS-Kennzeichnung ist eine genormte Kennzeichnung für den
angezeigten abrechnungsrelevanten Verbrauchswert und abhängig
von der Gerätevariante:
1.8.0 Gesamtverbrauch Bezugsrichtung (+A)
1.8.1 Verbrauch Tarif 1 Bezugsrichtung (+A)
1.8.2 Verbrauch Tarif 2 Bezugsrichtung (+A)
2.8.0 Gesamterzeugung Lieferrichtung (-A)
Bei aktiver Tarifierung erfolgt die Anzeige des aktiven Tarifs mittels
unterstrichener OBIS-Kennzeichnung.
2.
Abrechnungsrelevanter Zählerstand
Hier wird der aktuelle, abrechnungsrelevante Zählerstand in kWh
dargestellt. Die Darstellung erfolgt mit 6 Stellen ohne Nachkomma-
stellen.
3.
INFO-Zeile für weitere Verbrauchsinformationen
In dieser Zeile werden die zusätzlichen Verbrauchsinformationen
dargestellt.
E21:
Betriebsmodus EDL21
PIn:
PIN-Eingabe möglich
P:
Aktuelle aus dem Netz bezogene Leistung
E:
Messwert innerhalb eines selbst gewählten Zeitraums
1d:
Messwert innerhalb der letzten 24 Stunden
7d:
Messwert innerhalb der letzten 7 Tage
30d:
Messwert innerhalb der letzten 30 Tage
365d:
Messwert innerhalb der letzten 365 Tage
0.2.0:
Tarifschaltprogramm (falls vorhanden), Ausblenden der
zusätzlichen Messwert-Informationen zum Schutz der
Privatsphäre
4.
Anzeige der Verbrauchsinformationen
Die zusätzlichen Verbrauchswerte werden je nach angezeigter
Information mit verschiedenen Einheiten angezeigt.
W:
Einheit für die aktuelle aus dem Netz bezogene Leistung
(Watt)
kWh:
Einheit für jeglichen Energie-Messwert (Kilowattstunde)
2
5.
Spannungsversorgung
Im Normalfall wird der Stromzähler über 3 Phasen mit Spannung
versorgt. Die Anzeige überwacht das Vorhandensein der Span-
nungsversorgung.
6.
Anzeige der Energierichtungen
+ A:
Sie beziehen Strom aus dem Netz des Energieversorgers
- A:
Sie liefern Strom z. B. durch eine PV-Anlage
7.
Simulation der Läuferscheibe
Diese Anzeige simuliert die Läuferscheibe eines herkömmlichen
Stromzählers. Die Weiterschaltung der Segmente erfolgt in 100
mWh Schritten
Nutzung der zusätzlichen Verbrauchsinformationen
Eingabe der PIN
Zur Eingabe der PIN leuchten Sie zwei Mal auf die optische Taste.
Nach dem Displaytest (alle Anzeigeelemente werden eingeblendet)
erfolgt die PIN-Abfrage.
Zur Eingabe Ihrer persönlichen PIN leuchten Sie die optische Taste
mehrfach kurz an. Es werden Ihnen nacheinander die Ziffern 0 bis 9
angezeigt. Nachdem Sie die gewünschte Ziffer Ihrer PIN erreicht
haben, warten Sie 3 Sekunden um auf die 2. Stelle der PIN zu
springen. Wiederholen Sie den Vorgang, bis alle vier Ziffern Ihrer
persönlichen PIN eingegeben sind.
Die „INFO-Zeile" ist nun dauerhaft aktiviert und die verschiedenen
Verbrauchswerte können durch einzelnes Anblicken der optischen
Taste aufgerufen werden.
Erweiterter Datensatz auf „INFO-Schnittstelle" (de-) aktiveren
Nach korrekter Eingabe der PIN und Aktivierung der „INFO-Zeile"
ist auch der erweiterte Datensatz auf der „INFO-Schnittstelle" dau-
erhaft aktiviert. Zum deaktivieren des erweiterten Datensatzes
deaktivieren Sie die „INFO-Zeile" wie in Abschnitt „Ausblenden der
zusätzlichen Verbrauchsinformationen" beschrieben.
3
