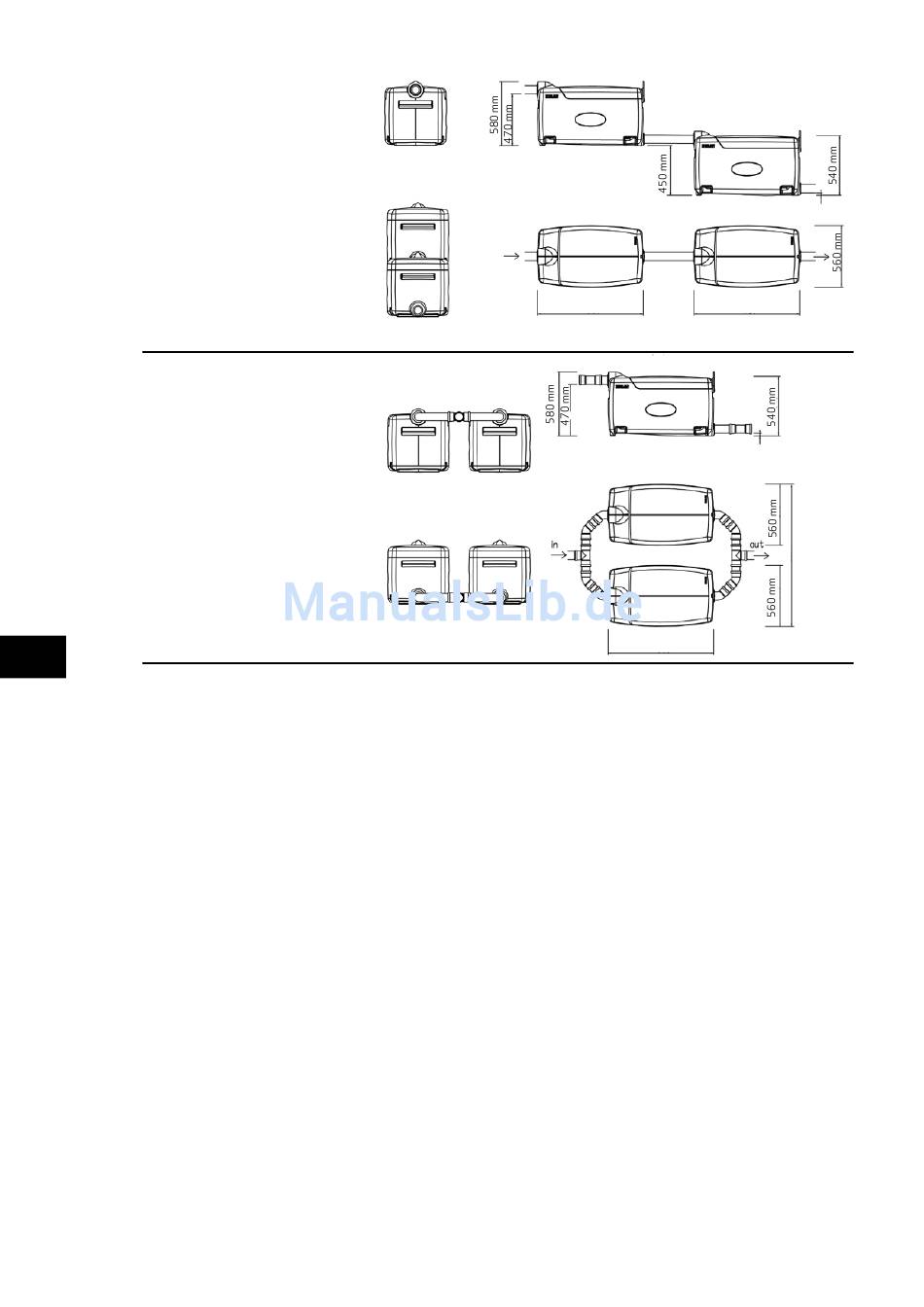

Installationsbeispiel und Maße
bei Anordnung hintereinander
Abbildung 2.
Installationsbeispiel und Maße bei
Anordnung nebeneinander
FI
SV
EN
DE

1.5 Ableitung von Abwasser in den Filter

NO
Das Wasser wird mittels Schwerkraft oder einen Pumpensumpf
direkt in den Filter eingeleitet. Wenn Sie Abwasserleitungen
installieren, muss auf ein ausreichendes Gefälle (mindestens
1-1,5 %) geachtet werden um einen ungehinderten Durchfluss
des Abwassers vom Abflussrohr im Haus bis zum Entsorgungs-
ET
punkt zu gewährleisten. Ein Sedimentationsbehälter ist nicht er-
forderlich.
Das Modul verfügt über Einlass- und Auslass-Verbindungsstücke
LV
für ein Abwasserrohr von 75 mm. Das Einlass-Verbindungsstück
befindet sich an der oberen Kante des Moduls und das Aus-
lass-Verbindungsstück an der unteren Kante. Zwei Module kön-
nen hintereinander oder nebeneinander verbunden werden.
LT
Verbindung hintereinander
Das aus dem Gebäude kommende Abwasserrohr wird an das
RU
erste Modul angeschlossen. Das Auslaufrohr des Moduls wird an
das Einlass-Verbindungsstück des anderen Moduls angeschlos-
sen. Aus dem zweiten Modul wird Wasser auf die übliche Weise
zum Entsorgungspunkt geleitet (siehe Abb. 1).
Verbindung nebeneinander
Das Abwasser wird mittels einer Abzweigmuffe (siehe Abb. 2) in
zwei Ströme geteilt. Um eine gleichmäßige Verteilung sicherzu-
stellen, muss am Einlassrohr vor der Abzweigmuffe ein gerades
Teil mit einer Länge von 80 cm angebracht werden, um die Wirbe-
lung des einlaufenden Wassers zu reduzieren.
DE-4
Tulo
960 mm
Poisto
Tulo
Poisto
Verbinden von vier Modulen
Der Abwasserfluss wird auf zwei nebeneinander verbundene Mo-
dule verteilt, hinter denen zwei weitere Module installiert wur-
den, die hintereinander verbunden sind.
Pumpen von Abwasser zum Filter
Der Betrieb der Pumpe muss mit einer Zeitschaltuhr sequenz-
weise erfolgen, so dass die Pumpe während einer Sequenz ma-
ximal 20 Liter Abwasser in den Filter speist. Wenn das Abwas-
serbehandlungssystem aus nur einem Modul besteht, wird eine
Förderleistung der Pumpe von 10 Litern empfohlen. Die Zeit-
schaltuhr, die Eintauchpumpe und der Pumpensumpf von Biolan
sind als Optionen erhältlich.
1.6 Entsorgungspunkt für Abwasser
Leiten Sie das behandelte Abwasser in einen geeigneten Ent-
sorgungspunkt, eine Sickergrube oder einen offenen Abwasser-
graben ein. Beachten Sie bei der Planung, dass der Abfluss des
Abwassers auch bei einem hohen Pegel des Oberflächenwassers
oder Grundwassers ungehindert erfolgen muss. Wenn Sie die Ab-
wässer in einen offenen Graben einleiten, bringen Sie am Rohr-
ende eine Klappe oder ein Netz an, um das Eindringen von Nage-
tieren oder anderen Kleintieren zu verhindern.
960 mm
960 mm
