Abbildung Der Sender Und Empfängerkomponenten; Transmitter And Receiver Diagrams - Jamara Compa 2,4 GHz Gebrauchsanleitung

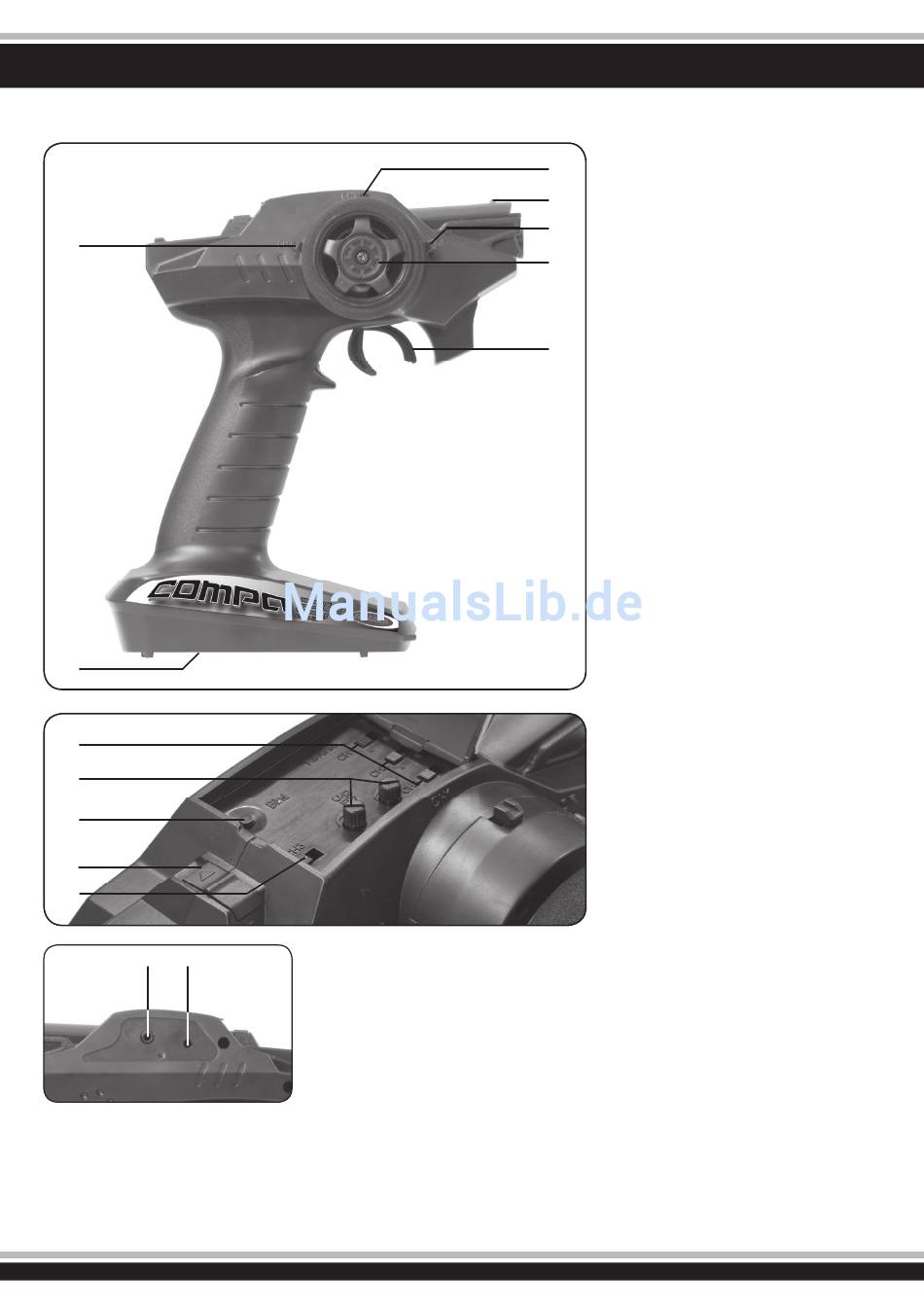

DE - Abbildung der Sender und Empfängerkomponenten
6
7
1
2
3
4
5
A B
6
GB - Transmitter and Receiver diagrams
DE - Rückseite
A Anschluss für Simulatorkabel
B Ladebuchse
Sollten Sie über die Ladebuchse laden,
bitte Batteriefachdeckel öffnen.
Dies dient der Kühlung.
DE - Bedienelemente
1
1. Lenkungs-Trimmung
2
2. Power LED
3
3. Dual Rate Lenkung
4. Lenkrad
4
5. Gashebel
6. Gas-Trimmung
7 Batteriefach
5
GB - Controls
1. Steering Trim Switch
2. Power LED
3. Steering Dual Rate
4. Steering Wheel
5. Throttle Trigger
6. Throttle Trim Switch
7 Battery Compartment
DE - Programmierfeld
1. Reverse (Kanal 1, 2 & 3)
2. Kanal 2 Endpunkteinstellung
3. Binde Taste
4. Ein-/Ausschalter
5. Kanal 3 Ein/Aus
GB - Programming Panel
1. Reverse (CH1, CH2, CH3)
2. CH2 EPA
3. Bind Button
4. ON/OFF Switch
5. Channel 3 Aux Switch
GB - Rear Side
A Simulator Cable Socket
B Charge Socket
If charging the batteries via the
charging socket, the battery hatch
cover should be removed to ensure
suffi cient cooling.
