lung breitet sich in einer geraden Linie aus, wird jedoch z .B. von
Glas, oder anderen festen Gegenständen gestoppt. Deshalb ach-
ten Sie vor der Montage auf diese oder ähnliche Störquellen.

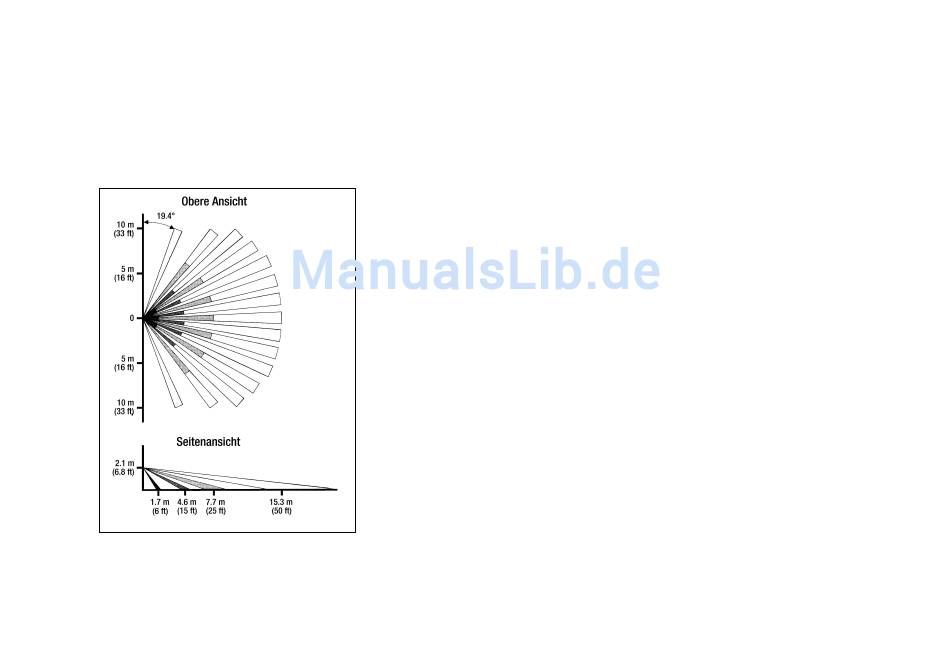

Vergewissern Sie sich, daß die Sensoren stets freie Sicht auf den
zu überwachenden Bereich haben. Passive Infrarotstrahlung ist
nicht in der Lage feste Gegenstände zu durchdringen; sind die
Sensoren nämlich durch derartige Gegenstände blockiert, wird kei-
ne Alarmfunktion ausgelöst.
Richten Sie die Sensoren in das Innere des Raumes, fern von Fen-
stern, Heizungen, Klimaanlagen etc. aus.
6
Befestigen der Gehäuserückseite
Die Gehäuserückseite eignet sich zur Oberflächen-, bzw. Eckmon-
tage. Die Öffnungen/Bohrungen (Solldurchbruchstellen) für Kabel
und Montage sind vorbereitet, sie müssen nur noch mit entspre-
chendem Werkzeug (z.B. Bohrer) an den entsprechenden Stellen
durchbrochen werden!
1. Oberhalb des Anschlußblocks befindet sich eine ovale Öffnung
für das Anschlußkabel. Brechen Sie die vorgestanzte Öffnung
durch und führen Sie nun das Anschlußkabel durch diese Öff-
nung!
2. Die Montagelöcher (sind auch bereits vorgestanzt) an der Rück-
seite dienen zur Oberflächenmontage. Die Befestigungslöcher an
beiden Seiten sind für die Eckmontage.
3. Befestigen Sie nun die Gehäuserückseite in ihrer endgültigen Po-
sition! Verwenden Sie dazu nur geeignete Schrauben und Dübel!
Verdrahtung und Befestigen der Frontabdeckung
1. Setzen Sie die Platine wieder zurück in das Gehäuse und befe-
stigen Sie diese mit der Schraube die vorher gelöst wurde.
2. Schließen Sie nun das Anschlußkabel von der Alarmzentrale an
die entsprechenden Klemmen des Anschlußblockes des PIR-Be-
wegungsmelders an.
3. Befestigen Sie nun die Frontabdeckung wieder und achten Sie
dabei, daß der TAMPER-Schalter gedrückt wird, wenn die Front-
abdeckung einrastet! Sichern Sie die Frontabdeckung wieder mit
der Schraube!
11
