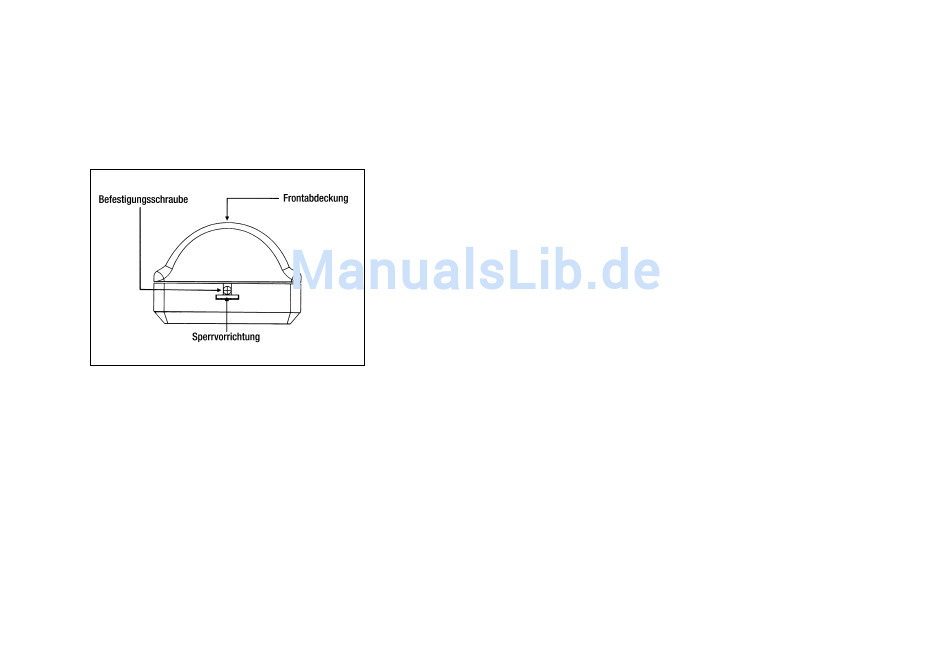

Entfernen der Frontabdeckung
1. Lösen Sie die Befestigungsschraube, indem Sie diese entgegen
dem Uhrzeigersinn mit einem geeigneten Schraubendreher her-
ausdrehen!
2. Drücken Sie nun leicht mit der Spitze des Schraubendrehers die
Sperrvorrichtung der Frontabdeckung nach innen und heben Sie
nun gleichzeitig die Frontabdeckung ab!
Entfernen der Platine
Bevor Sie die Montage der Rückseite des Gehäuses vornehmen
können, muß die Platine aus dem Gehäuse entfernt werden!
1. Lösen Sie mit einem geeigneten Schraubendreher die Befesti-
gungsschraube!
2. Schieben Sie nun die Platine nach oben, bis der Schraubenkopf
durch den Schlitz (Bohrung) seitlich an der Platine paßt!
3. Nehmen Sie nun die Platine vorsichtig aus dem Gehäuse!
10
Nehmen Sie die Montage (Eckmontage wird empfohlen ) nur an
stabilen Oberflächen, z. B. Mauerwerk und nur mit geeigneten
Schrauben und Dübeln vor!
Die Montage muß so vorgenommen werden , daß dabei die PIR-
Sensoren nach vorne zeigen!
Setzen Sie den PIR-Bewegungsmelder nicht direkter Sonnenein-
strahlung aus!
Vermeiden Sie reflektierendes Licht auf hellen Oberflächen und Or-
te, z. B. in der Nähe von Lüftern, Klimaanlagen und Heizungen an
denen erhebliche Temperaturschwankungen stattfinden!
Bei der Auswahl des Montageortes wird ein Winkel von 45° (opti-
mal) zum Erfassungsbereich (Pfad des Eindringlings) empfohlen!
Die geeignete Montagehöhe ist zwischen 2 bis 3 Meter.
Bevor Sie jedoch mit der endgültigen Montage beginnen, überprü-
fen Sie ob der Bereich den Sie überwachen möchten auch von den
Sensoren erfaßt wird! Lesen Sie die Bedienungsanleitung erst zu
Ende Sie erhalten noch weitere Informationen die für eine einwand-
freie Funktion des Bewegungsmelders wichtig sind.
