Montage Des Stützrahmens - mypool Premium Aufbauanleitung

Achtformbecken
5. Die Montage
Achtformbecken
Die Beckenmontage sollte mit mind. 2 Personen
durchgeführt werden. Wir empfehlen beim Auf-
stellen der Stahlwand Handschuhe zu tragen.

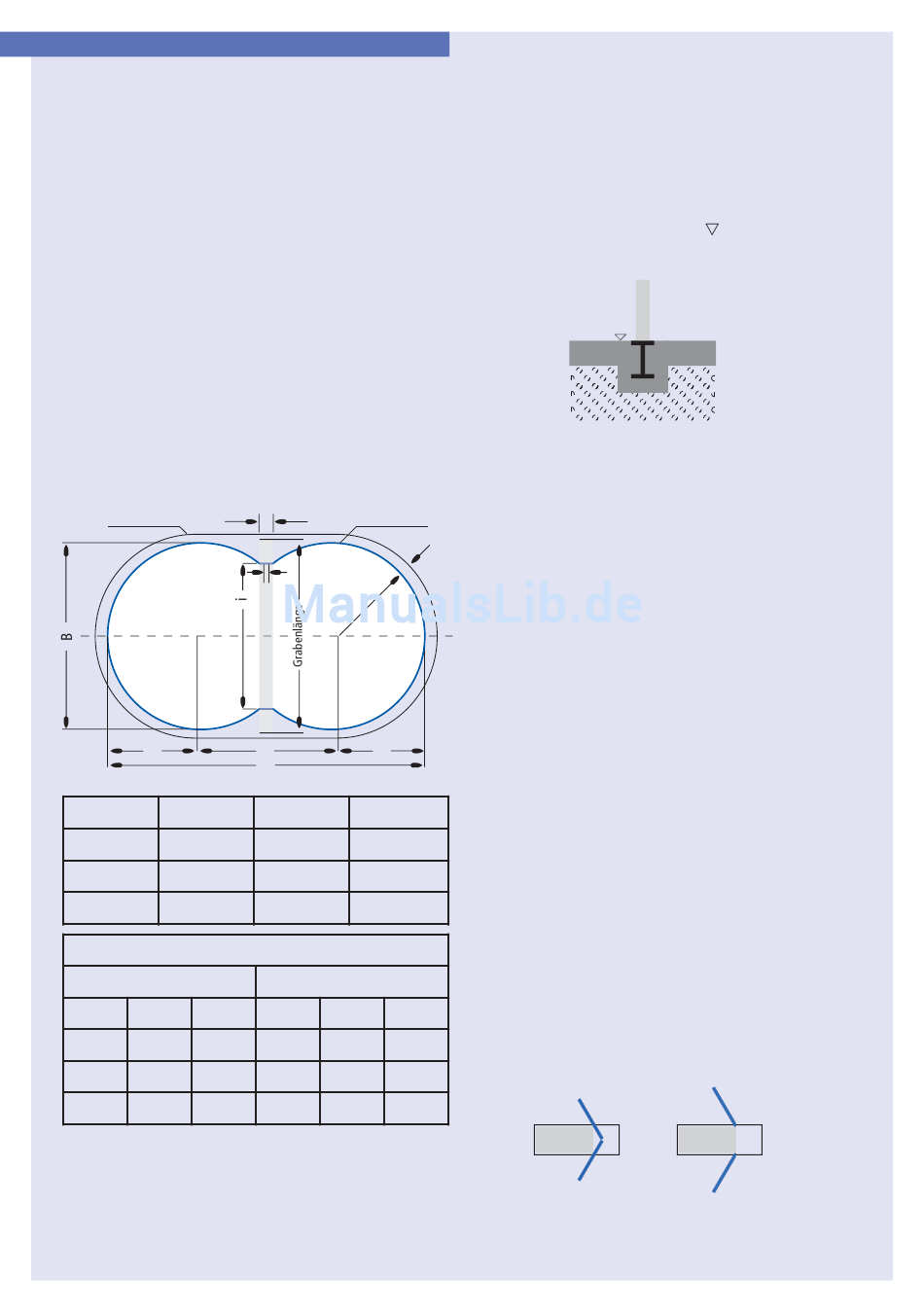

5.1 Markieren des Beckengrundrisses
Nachdem Sie den Untergrund für Ihr Schwimm-
becken vorbereitet haben, markieren Sie die
Umrisse Ihres Schwimmbeckens mittels Sand auf
dem Boden. Schlagen Sie hierzu im Abstand
„M" zwei Holzpflöcke in den Boden. Befestigen
Sie nun an jedem Holzpflock eine Schnur die um
10 cm länger ist als der Radius eines Beckenhalb-
kreises. Mittels der beiden Schnüre können Sie
den Umriß Ihres Schwimmbeckens auf dem
Boden aufreißen, und diese Linien mit Sand
nachstreuen.
Grabenbreite
Kontur Aushub
R
B x L in cm R
320 x 525 160 cm
360 x 625 180 cm
460 x 725 230 cm
Graben für Stützrahmen
Beckentiefe 120 cm
Länge Breite Tiefe*
310 25 10
310 25 10
5.2 Montage des Stützrahmens:
Der Stützrahmen besteht aus dem Grundträger
und zwei Seitenwandstützen. Er muss an den
Kopfplatten vor dem Einbau sorgfältig ver-
schraubt werden.
Kontur Becken
15 cm
6 cm
R
M R
L
M i
205 cm 250 cm
265 cm 250 cm
265 cm 380 cm
Beckentiefe 150 cm
Länge Breite Tiefe*
330 28 15
460 28 15
Andrehmoment für die Schrauben:
M 12 = 85 Nm bzw. 8,6 mkp
M 16 = 206 Nm bzw. 21 mkp
Stellen Sie den Stützrahmen in das vorbereitete
Bett, waagerecht und senkrecht ausrichten und
Beton anfüllen. Der Beton bzw. die Bodenplatte
muss mit der Oberkante des Grundträgers über-
einstimmen (siehe Skizze
nicht vergessen (Q 188A).
5.3 Bodenschutzvlies auslegen
(Bodenschutzvlies nicht im Lieferumfang ent-
halten)
Es ist grundsätzlich eine Bodenpolsterung mit-
tels Schutzvlies vorzunehmen. Auskleidungen
ohne Schutzvlies können zu Beschädigungen
und zum Garantieausschluss bei Undichtigkeiten
führen. Legen Sie die einzelnen Bahnen anein-
ander, nicht überlappen und fixieren diese Bah-
nen mit Klebeband.
5.4 Auslegen der Bodenschiene
Die einzelnen Hart-PVC-Boden-Profilschienen
mit jeweils zwei Verbindungsstiften zusammen-
stecken und zur Form des Schwimmbeckens aus-
legen. Hierbei werden die Schienen für die
gebogenen Bodensegmente mit Hilfe der Ver-
bindungsröhrchen so zusammengesteckt, dass
sie zwei Teilkreise bilden. Diese Teilkreise wer-
den außen an die Seitenwandstütze angelegt.
Sägen Sie die außen an der Seitenwandstütze
anliegende Bodenschiene auf Gehrung, wie im
Bild unten zu sehen ist.
falsch
). Baustahlmatte
richtig
7
