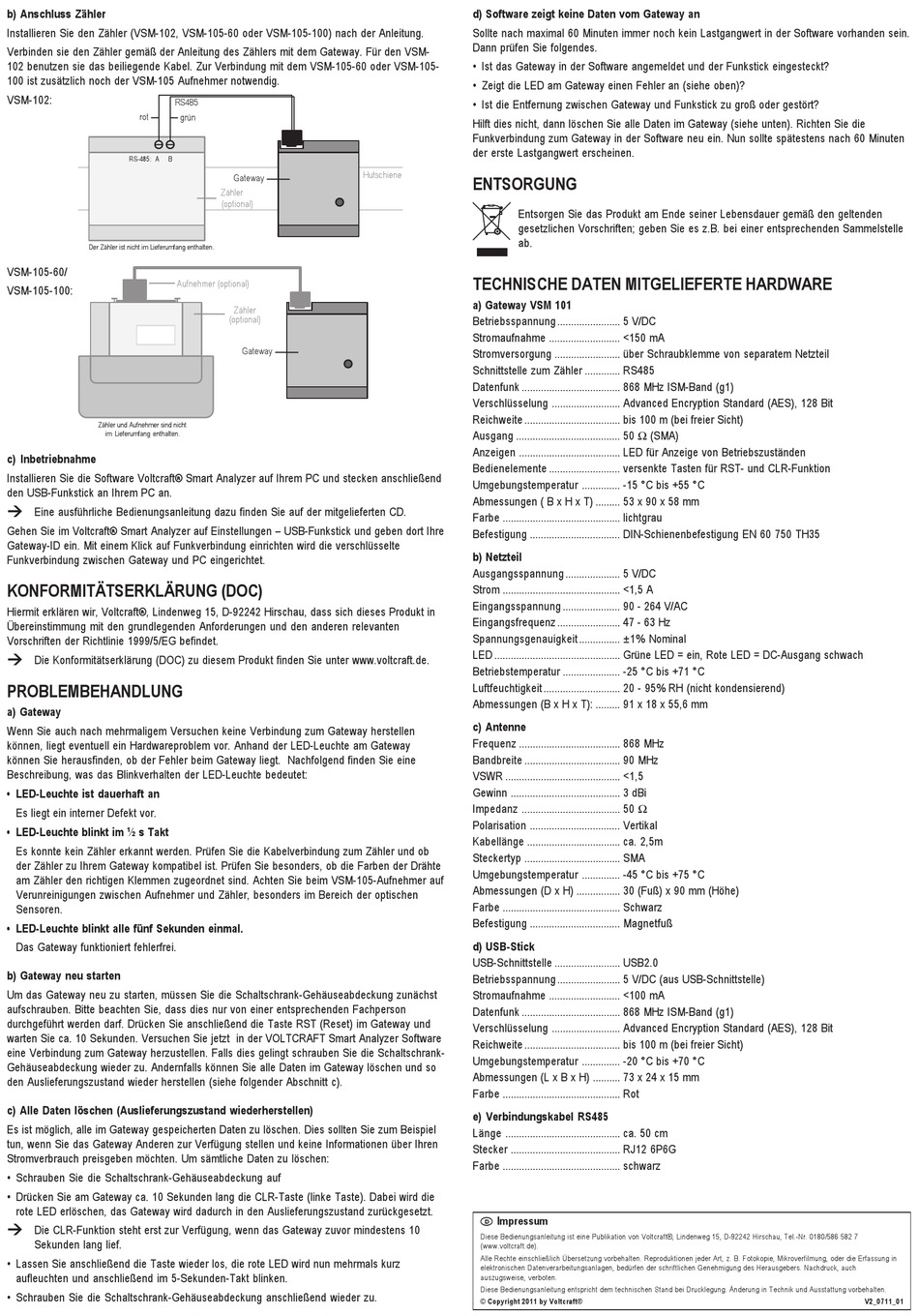

b) Anschluss Zähler
Installieren Sie den Zähler (VSM-102, VSM-105-60 oder VSM-105-100) nach der Anleitung.
Verbinden sie den Zähler gemäß der Anleitung des Zählers mit dem Gateway. Für den VSM-
102 benutzen sie das beiliegende Kabel. Zur Verbindung mit dem VSM-105-60 oder VSM-105-
100 ist zusätzlich noch der VSM-105 Aufnehmer notwendig.
VSM-102:
RS485
rot
grün
RS-485: A
B
Der Zähler ist nicht im Lieferumfang enthalten.
VSM-105-60/
Aufnehmer (optional)
VSM-105-100:
Zähler und Aufnehmer sind nicht
im Lieferumfang enthalten.
c) Inbetriebnahme
Installieren Sie die Software Voltcraft® Smart Analyzer auf Ihrem PC und stecken anschließend
den USB-Funkstick an Ihrem PC an.
Eine ausführliche Bedienungsanleitung dazu finden Sie auf der mitgelieferten CD.
Gehen Sie im Voltcraft® Smart Analyzer auf Einstellungen – USB-Funkstick und geben dort Ihre
Gateway-ID ein. Mit einem Klick auf Funkverbindung einrichten wird die verschlüsselte
Funkverbindung zwischen Gateway und PC eingerichtet.
KONFORMITÄTSERKLÄRUNG (DOC)
Hiermit erklären wir, Voltcraft®, Lindenweg 15, D-92242 Hirschau, dass sich dieses Produkt in
Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten
Vorschriften der Richtlinie 1999/5/EG befindet.
Die Konformitätserklärung (DOC) zu diesem Produkt finden Sie unter www.voltcraft.de.
PROBLEMBEHANDLUNG
a) Gateway
Wenn Sie auch nach mehrmaligem Versuchen keine Verbindung zum Gateway herstellen
können, liegt eventuell ein Hardwareproblem vor. Anhand der LED-Leuchte am Gateway
können Sie herausfinden, ob der Fehler beim Gateway liegt. Nachfolgend finden Sie eine
Beschreibung, was das Blinkverhalten der LED-Leuchte bedeutet:
• LED-Leuchte ist dauerhaft an
Es liegt ein interner Defekt vor.
• LED-Leuchte blinkt im ½ s Takt
Es konnte kein Zähler erkannt werden. Prüfen Sie die Kabelverbindung zum Zähler und ob
der Zähler zu Ihrem Gateway kompatibel ist. Prüfen Sie besonders, ob die Farben der Drähte
am Zähler den richtigen Klemmen zugeordnet sind. Achten Sie beim VSM-105-Aufnehmer auf
Verunreinigungen zwischen Aufnehmer und Zähler, besonders im Bereich der optischen
Sensoren.
• LED-Leuchte blinkt alle fünf Sekunden einmal.
Das Gateway funktioniert fehlerfrei.
b) Gateway neu starten
Um das Gateway neu zu starten, müssen Sie die Schaltschrank-Gehäuseabdeckung zunächst
aufschrauben. Bitte beachten Sie, dass dies nur von einer entsprechenden Fachperson
durchgeführt werden darf. Drücken Sie anschließend die Taste RST (Reset) im Gateway und
warten Sie ca. 10 Sekunden. Versuchen Sie jetzt in der VOLTCRAFT Smart Analyzer Software
eine Verbindung zum Gateway herzustellen. Falls dies gelingt schrauben Sie die Schaltschrank-
Gehäuseabdeckung wieder zu. Andernfalls können Sie alle Daten im Gateway löschen und so
den Auslieferungszustand wieder herstellen (siehe folgender Abschnitt c).
c) Alle Daten löschen (Auslieferungszustand wiederherstellen)
Es ist möglich, alle im Gateway gespeicherten Daten zu löschen. Dies sollten Sie zum Beispiel
tun, wenn Sie das Gateway Anderen zur Verfügung stellen und keine Informationen über Ihren
Stromverbrauch preisgeben möchten. Um sämtliche Daten zu löschen:
• Schrauben Sie die Schaltschrank-Gehäuseabdeckung auf
• Drücken Sie am Gateway ca. 10 Sekunden lang die CLR-Taste (linke Taste). Dabei wird die
rote LED erlöschen, das Gateway wird dadurch in den Auslieferungszustand zurückgesetzt.
Die CLR-Funktion steht erst zur Verfügung, wenn das Gateway zuvor mindestens 10
Sekunden lang lief.
• Lassen Sie anschließend die Taste wieder los, die rote LED wird nun mehrmals kurz
aufleuchten und anschließend im 5-Sekunden-Takt blinken.
• Schrauben Sie die Schaltschrank-Gehäuseabdeckung anschließend wieder zu.
Hutschiene
Gateway
Zähler
(optional)
Zähler
(optional)
Gateway
d) Software zeigt keine Daten vom Gateway an
Sollte nach maximal 60 Minuten immer noch kein Lastgangwert in der Software vorhanden sein.
Dann prüfen Sie folgendes.
• Ist das Gateway in der Software angemeldet und der Funkstick eingesteckt?
• Zeigt die LED am Gateway einen Fehler an (siehe oben)?
• Ist die Entfernung zwischen Gateway und Funkstick zu groß oder gestört?
Hilft dies nicht, dann löschen Sie alle Daten im Gateway (siehe unten). Richten Sie die
Funkverbindung zum Gateway in der Software neu ein. Nun sollte spätestens nach 60 Minuten
der erste Lastgangwert erscheinen.
ENTSORGUNG
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Vorschriften; geben Sie es z.B. bei einer entsprechenden Sammelstelle
ab.
TECHNISCHE DATEN MITGELIEFERTE HARDWARE
a) Gateway VSM 101
Betriebsspannung ....................... 5 V/DC
Stromaufnahme .......................... <150 mA
Stromversorgung ........................ über Schraubklemme von separatem Netzteil
Schnittstelle zum Zähler ............. RS485
Datenfunk .................................... 868 MHz ISM-Band (g1)
Verschlüsselung ......................... Advanced Encryption Standard (AES), 128 Bit
Reichweite ................................... bis 100 m (bei freier Sicht)
Ausgang ...................................... 50 Ω (SMA)
Anzeigen ..................................... LED für Anzeige von Betriebszuständen
Bedienelemente .......................... versenkte Tasten für RST- und CLR-Funktion
Umgebungstemperatur .............. -15 °C bis +55 °C
Abmessungen ( B x H x T) ......... 53 x 90 x 58 mm
Farbe ........................................... lichtgrau
Befestigung ................................. DIN-Schienenbefestigung EN 60 750 TH35
b) Netzteil
Ausgangsspannung .................... 5 V/DC
Strom ........................................... <1,5 A
Eingangsspannung ..................... 90 - 264 V/AC
Eingangsfrequenz ....................... 47 - 63 Hz
Spannungsgenauigkeit ............... ±1% Nominal
LED .............................................. Grüne LED = ein, Rote LED = DC-Ausgang schwach
Betriebstemperatur ..................... -25 °C bis +71 °C
Luftfeuchtigkeit ............................ 20 - 95% RH (nicht kondensierend)
Abmessungen (B x H x T): ......... 91 x 18 x 55,6 mm
c) Antenne
Frequenz ..................................... 868 MHz
Bandbreite ................................... 90 MHz
VSWR .......................................... <1,5
Gewinn ........................................ 3 dBi
Impedanz .................................... 50 Ω
Polarisation ................................. Vertikal
Kabellänge .................................. ca. 2,5m
Steckertyp ................................... SMA
Umgebungstemperatur .............. -45 °C bis +75 °C
Abmessungen (D x H) ................ 30 (Fuß) x 90 mm (Höhe)
Farbe ........................................... Schwarz
Befestigung ................................. Magnetfuß
d) USB-Stick
USB-Schnittstelle ........................ USB2.0
Betriebsspannung ....................... 5 V/DC (aus USB-Schnittstelle)
Stromaufnahme .......................... <100 mA
Datenfunk .................................... 868 MHz ISM-Band (g1)
Verschlüsselung ......................... Advanced Encryption Standard (AES), 128 Bit
Reichweite ................................... bis 100 m (bei freier Sicht)
Umgebungstemperatur .............. -20 °C bis +70 °C
Abmessungen (L x B x H) .......... 73 x 24 x 15 mm
Farbe ........................................... Rot
e) Verbindungskabel RS485
Länge .......................................... ca. 50 cm
Stecker ........................................ RJ12 6P6G
Farbe ........................................... schwarz
Impressum
Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7
(www.voltcraft.de).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch
auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2011 by Voltcraft®
V2_0711_01
