VOLTCRAFT VSM-105 Bedienungsanleitung

B E D I E N U N G S A N L E I T U N G

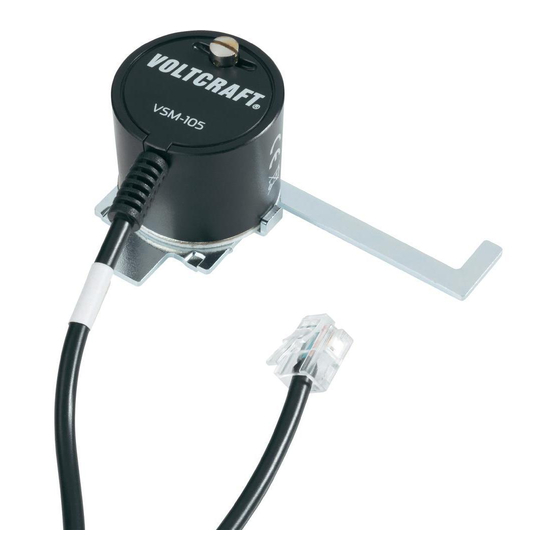

VSM-105 Aufnehmer
Best.-Nr. 12 54 47
Bestimmungsgemäße Verwendung
Der VSM-105 Aufnehmer dient zur Verbindung eines VSM-105-60 (125445) oder
VSM-105-100 (125446) Zählers mit einem VSM-101-V2 Gateway (125448).
Eine andere Verwendung als hier beschrieben ist nicht zulässig. Neben einer
möglichen Beschädigung des Gerätes ist dies mit Gefahren, wie z.B. Kurzschluss
oder elektrischer Schlag verbunden. Das Produkt darf nicht geändert oder umgebaut
werden. Die Sicherheitshinweise sowie die im Kapitel "Technische Daten"
angegebenen maximal zulässigen Betriebs- und Umgebungsbedingungen sind
unbedingt zu beachten.
Lesen Sie sich diese Bedienungsanleitung vollständig und aufmerksam durch, sie
enthält viele wichtige Informationen für Montage, Inbetriebnahme und Bedienung.
Lieferumfang in diesem Paket
• VSM-105 Aufnehmer
• Befestigungsblech
• Kurzanleitung
Sicherheitshinweise
Die Einbindung des VSM-100 Systems in Ihre Hausinstallation darf
ausschließlich nur durch eine entsprechende Fachkraft durchgeführt
werden. Dazu steht Ihnen der Klappt- Meisterservice zur Verfügung.
Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung
verursacht werden, erlischt die Gewährleistung/Garantie! Für
Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße
Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht
werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die
Gewährleistung/Garantie!
• Alle Bestandteile des Systems haben das Werk in sicherheitstechnisch
einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und
einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die
Sicherheitshinweise und Warnvermerke beachten, die in dieser
Gebrauchs anweisung enthalten sind.
• Diese Teilprodukte sind mit hoch integrierten Bausteinen bestückt. Diese
elektronischen Bauteile sind sehr empfindlich gegen Entladung
statischer Elektrizität. Bitte berühren Sie deshalb keine metallischen
Kontakte und besonders keine Steckbuchsen.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige
Umbauen und/oder Verändern der Schaltung des Produkts nicht
gestattet.
• Beim Umgang mit Produkten, die mit elektrischer Spannung in
Berührung kommen können, müssen die gültigen VDE Vorschriften
beachtet werden, insbesondere VDE 0100, VDE 0550/0551, VDE 0700,
VDE 0711 und VDE 0860.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die
Arbeitsweise, die Sicherheit oder den Anschluss des Produkts haben.
• Das Produkt darf nur in Betrieb genommen werden, wenn es vorher
berührungssicher eingebaut wurde. Während des Einbaus muss der
Installationsbereich stromlos sein. Alle Verdrahtungsarbeiten dürfen
nur im spannungslosen Zustand ausgeführt werden.
• Der direkte Kontakt der Platine und Steckkontakte mit Wasser sind
unbedingt zu vermeiden.
• Arbeiten Sie mit dem Produkt nicht in Räumen oder bei widrigen
Umgebungsbedingungen, in/bei denen brennbare Gase, Dämpfe oder
Stäube vorhanden sind oder vorhanden sein können.
• Überprüfen Sie vor jeder Inbetriebnahme das Produkt und dessen
Leitungen auf Beschädigung(en). Wenn anzunehmen ist, dass ein
gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer
Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist
anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
- das Gerät sichtbare Beschädigungen aufweist
- das Gerät nicht mehr arbeitet
- nach längerer Lagerung unter ungünstigen Verhältnissen
®
- nach schweren Transportbeanspruchungen
• Schalten Sie das Produkt niemals gleich dann ein, wenn dieses von
°
einem kalten in einen warmen Raum gebracht wurde. Das dabei ent-
standene Kondenswasser kann unter Umständen Ihr Produkt zerstören.
Version 04/11
Lassen Sie das Produkt ausgeschaltet auf Zimmertemperatur erwärmen.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen; dieses könnte
für Kinder zu einem gefährlichen Spielzeug werden.
• In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfe -
werkstätten ist der Umgang mit technischen Geräten durch geschultes
Personal verantwortlich zu überwachen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische
Anlagen und Betriebsmittel zu beachten.
• Eine andere Verwendung als beschrieben führt zur Beschädigung dieses
Produktes; außerdem ist dies mit Gefahren, wie z.B. Kurzschluss, Brand,
elektrischer Schlag etc. verbunden
Betriebsbedingungen
Die Verbindung des Aufnehmers mit dem Gateway erfolgt über den Westernstecker.
Dieser darf nur an die entsprechende Buchse im Gateway angeschlossen werden.
Um die Funktion zu gewährleisten muss der Aufnehmer auf dem Zähler am hinteren
Anschlag anliegen. Im Zwischenraum zwischen Aufnehmer und Zähler dürfen sich
keine Fremdkörper befinden wie z.B. Klebeband, Papier oder größerer Staub.
Montage des Aufnehmers
Der Aufnehmer ist für die Kommunikation vom Gateway VSM 101 mit dem VSM-105-
60 oder VSM-105-100 Zähler notwendig.
a) Montage des Aufnehmers
Schieben sie den Aufnehmer mit dem Befestigungsblech oben auf den Zähler,
sodass dieser zwischen den beiden kleinen Halterungen liegt (siehe Abbildung). Das
Anschlusskabel des Aufnehmers zeigt dabei zu Ihnen. Achten sie darauf, dass der
Aufnehmer bis zum Anschlag nach hinten geschoben wurde.
Stecken sie den Stecker des Aufnehmers, wie in der Abbildung dargestellt, in die
Buchse am Gateway.
Die Installation darf nur von einer Fachkraft vorgenommen werden!
(z.B. Klappt Meisterservice)
Achten Sie auf Spannungsfreiheit, bevor Sie die Installation durch-
führen.
b) Inbetriebnahme
Die Verbindung ist sofort betriebsbereit; die rote LED am Gateway sollte im 5-Sekunden Takt
blinken. Sollte es dennoch zu einem Fehler kommen hilft ein Neustart des Gateways (siehe
Anleitung zum Gateway unter Kapitel Problembehandlung).
Problembehandlung Gateway
a) Gateway
Wenn Sie auch nach mehrmaligem Versuchen keine Verbindung zum Gateway her-
stellen können, liegt eventuell ein Hardwareproblem vor. Anhand der LED-Leuchte
am Gateway können Sie herausfinden, ob der Fehler beim Gateway liegt.
Nachfolgend finden Sie eine Beschreibung, was das Blinkverhalten der LED-
Leuchte bedeutet:
• LED-Leuchte ist dauerhaft an
Es liegt ein interner Defekt vor.
