1. Allgemeines
CP1000 ist eine flexible Codetastatur mit einem Proximity Leser in einem Gerät für
viele verschiedene Anwendungen.
Im Standby-Modus leuchtet die gelbe LED
Bei richtigem Code/Proximity Chip leuchtet die gelbe und grüne LED
Bei faschem Code/Proximity Chip leuchtet die rote LED (○ ○ ●)
Die CP1000 hat einen Summer zur Quittierung der Eingabe, des richtigen oder
falschen Codes/Proximity Chips u.s.w., und 2 voneinander unabhängige Transistoraus-
gänge. Die CP1000 kann Zugang gewähren durch Codes oder Proximity Chips. Die
CP1000 ist ein Einzelgerät, das direkt mit Mastercode und Servicecode programmiert
werden kann.
2. Installation
Bringen Sie den Leser mit auf so ebene Fläche wie möglich (einsatz. Die folgende
Bohrschabelone fur korrekte Ausrichtung).
Schließen Sie die Drähte und die Stromversorgung, Streik, Verteiler u.s.w.
Prox
1
2
3
4
6
5
7
8
9
0

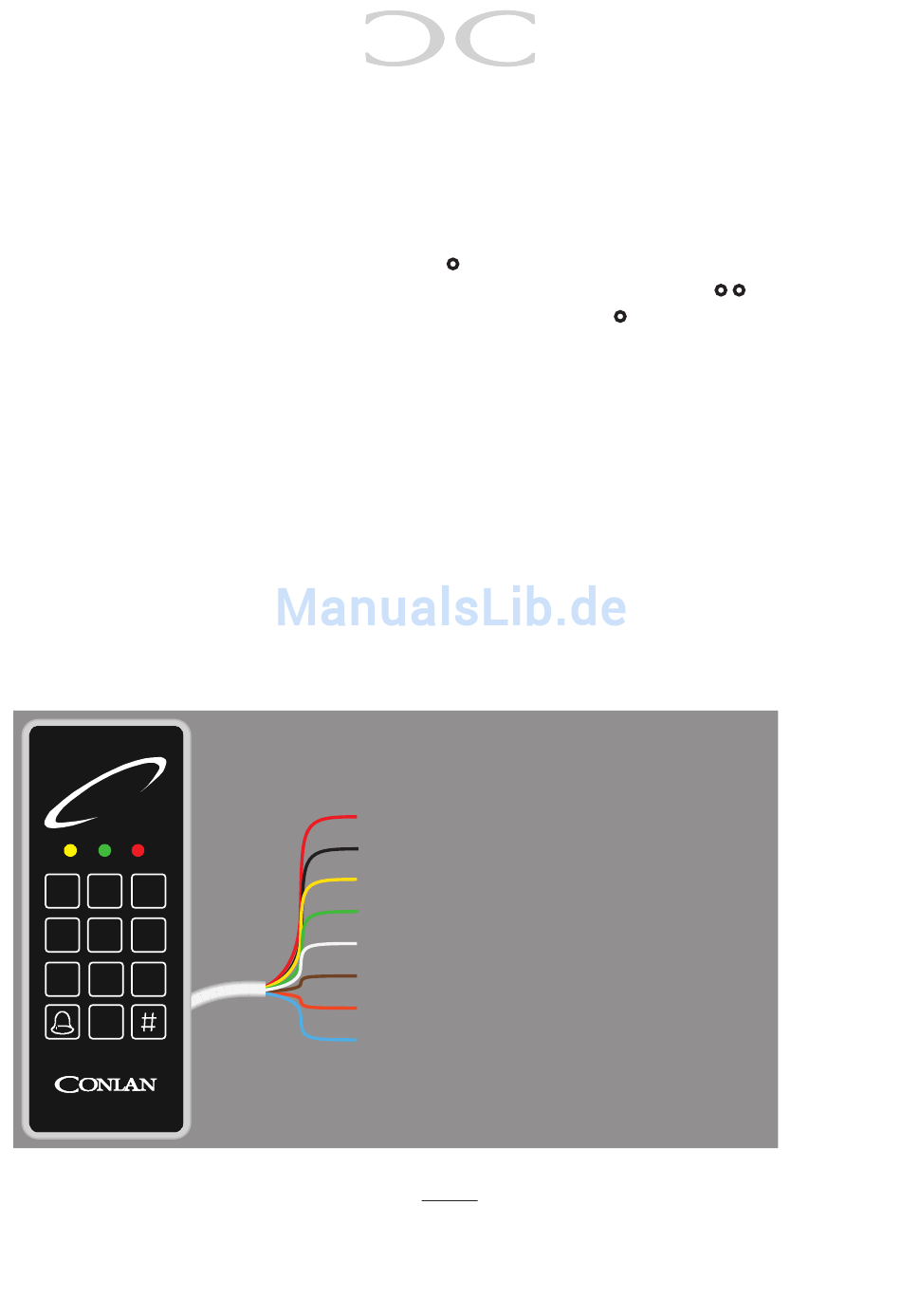

CT 2000 Prox
ALARM SYSTEM A/S
Hiweis: Unmittelbar nach Anlegen der Spannung leuchten alle dreie LED's und der
Summer ertönt. Berühren Sie den Leser nicht bevor nur die gelbe LED leuchtet und
der Summer verstummt.
Siehe Anschlußbeispiele auf seite 13.
(●
○ ○)
9 - 25 VDC / 30 mA
0V GND
Ausgang 2 offenem Kollektor, 500 mA, 0V Aktiv
Externe Ansteuerung grün LED, 0V Aktiv
Ausgang 1 offenem Kollektor 500 mA, 0V Aktiv
Externe Summer / Hohe Sicherheit
Externe Ansteuerung rot LED, 0V Aktiv
Ausgangsknopf (REX), 0V Aktiv
3
(●
●
○)
