1. Allgemeines
CM1000ist eine flexible Codetastatur mit einem Mifare Leser in einem Gerät für viele
verschiedene Anwendungen.
Im Standby-Modus leuchtet die gelbe LED
Bei richtigem Code/Mifare Chip leuchten die gelbe und grüne LED
Bei falschem Code/Mifare Chip leuchtet die rote LED (○ ○ ●)
Die CM1000 hat einen Summer zur Quittierung der Eingabe, des richtigen oder
falschen Codes/ Mifare Chips u.s.w., und 2 voneinander unabhängige Transistoraus-
gänge. Die CM1000 kann Zugang gewähren durch Codes oder Mifare Chips.
Die CM1000 ist ein Einzelgerät, das direkt mit Mastercode und Servicecode program-
miert werden kann.
2. Installation
Bringen Sie den Leser mit auf so ebene Fläche wie möglich (einsatz. Die folgende
Bohrschabelone für korrekte Ausrichtung).

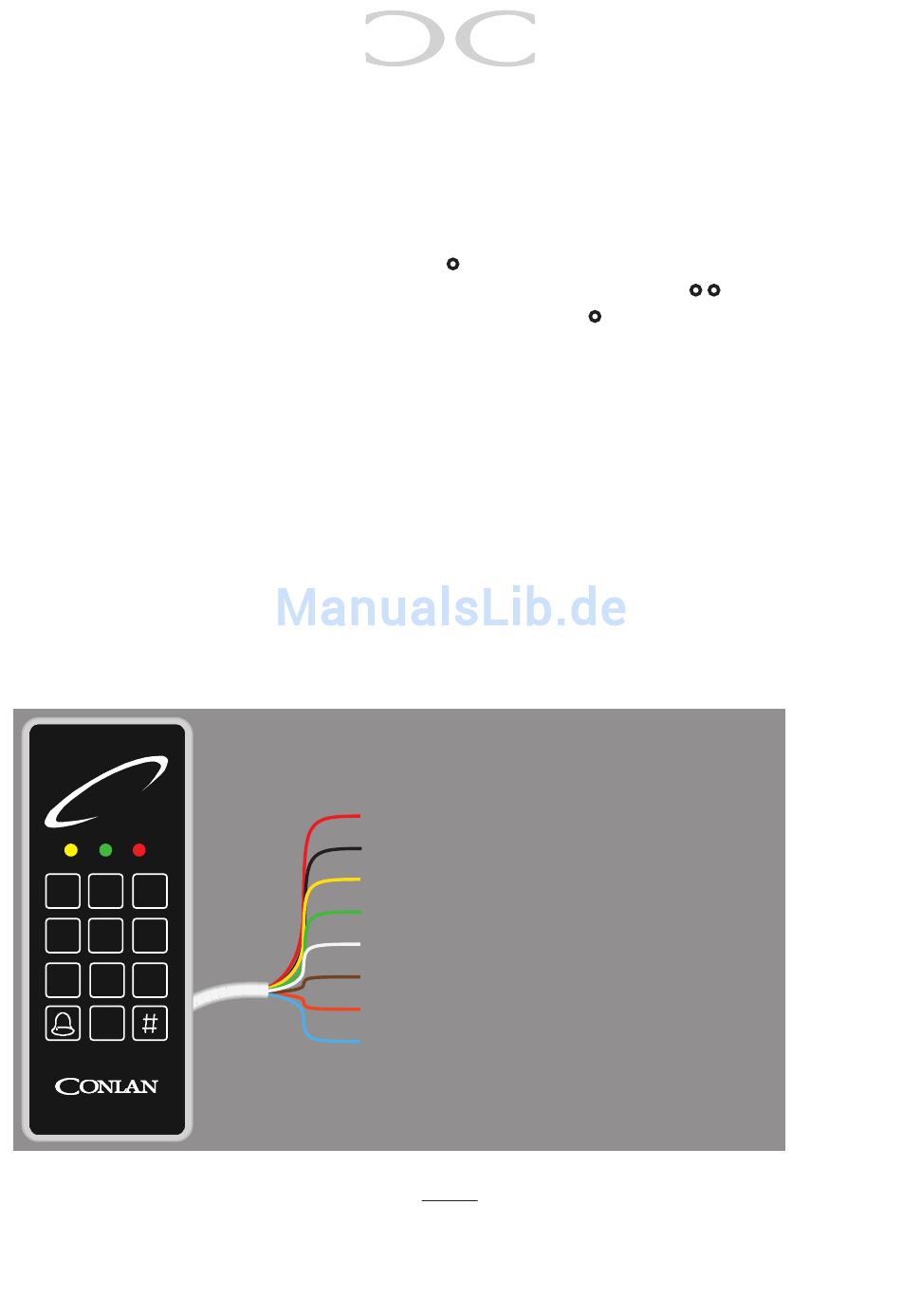

Schließen Sie die Drähte and die Stromversorgung, Streik, Verteiler u.s.w.
Prox
1
2
3
4
5
6
7
8
9
0
CT 2000 Prox
ALARM SYSTEM A/S
Hinweis: Unmittelbar nach Anlegen der Spannung leuchten alle dreie LEDs und der
Summer ertönt. Berühren Sie den Leser nicht bevor nur die LED leuchtet und der
Summer verstummt.
Siehe Anschlußbeispiele auf der Rückseite.
(●
○ ○)
9 - 25 VDC / 30 mA
0V GND
Ausgang 2 offenem Kollektor, 500 mA, 0V Aktiv
Externe Ansteuerung grün LED, 0V Aktiv
Ausgang 1 offenem Kollektor 500 mA, 0V Aktiv
Externe Summer / Hohe Sicherheit
Externe Ansteuerung rot LED, 0V Aktiv
Ausgangsknopf (REX), 0V Aktiv
3
(●
●
○)
