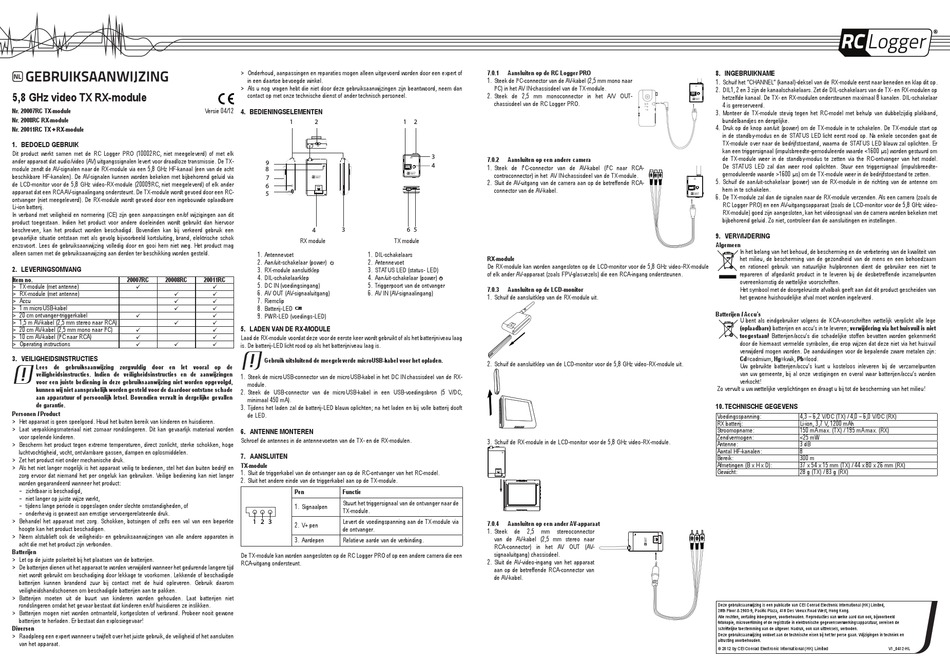

RC Logger 20007RC Bedienungsanleitung Seite 6

5,8 GHz video TX RX-module
Nr. 20007RC TX-module
Nr. 2008RC RX-module
Nr. 20011RC TX + RX-module
1. BEDOELD GEBRUIK
Dit product werkt samen met de RC Logger PRO (10002RC, niet meegeleverd) of met elk
ander apparaat dat audio/video (AV) uitgangssignalen levert voor draadloze transmissie. De TX-
module zendt de AV-signalen naar de RX-module via een 5,8 GHz HF-kanaal (een van de acht
beschikbare HF-kanalen). De AV-signalen kunnen worden bekeken met bijbehorend geluid via
de LCD-monitor voor de 5,8 GHz video-RX-module (20009RC, niet meegeleverd) of elk ander
apparaat dat een RCA AV-signaalingang ondersteunt. De TX-module wordt gevoed door een RC-
ontvanger (niet meegeleverd). De RX-module wordt gevoed door een ingebouwde oplaadbare
Li-ion batterij.
In verband met veiligheid en normering (CE) zijn geen aanpassingen en/of wijzigingen aan dit
product toegestaan. Indien het product voor andere doeleinden wordt gebruikt dan hiervoor
beschreven, kan het product worden beschadigd. Bovendien kan bij verkeerd gebruik een
gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kortsluiting, brand, elektrische schok
enzovoort. Lees de gebruiksaanwijzing volledig door en gooi hem niet weg. Het product mag
alleen samen met de gebruiksaanwijzing aan derden ter beschikking worden gesteld.
2. LEVERINGSOMVANG
Item no. 20007RC 20008RC
> TX-module (met antenne)

> RX-module (met antenne)

> Accu

> 1 m microUSB-kabel

> 20 cm ontvanger-triggerkabel

> 1,5 m AV-kabel (2,5 mm stereo naar RCA)

> 20 cm AV-kabel (2,5 mm mono naar I C)
2

> 10 cm AV-kabel (I 2 C naar RCA)

> Operating instructions
 
3. VEILIGHEIDSINSTRUCTIES
Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de
veiligheidsinstructies. Indien de veiligheidsinstructies en de aanwijzingen
voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd,
kunnen wij niet aansprakelijk worden gesteld voor de daardoor ontstane schade
aan apparatuur of persoonlijk letsel. Bovendien vervalt in dergelijke gevallen
de garantie.
Personen / Product
> Het apparaat is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.
> Laat verpakkingsmateriaal niet zomaar rondslingeren. Dit kan gevaarlijk materiaal worden
voor spelende kinderen.
> Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schokken, hoge
luchtvochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.
> Zet het product niet onder mechanische druk.
> Als het niet langer mogelijk is het apparaat veilig te bedienen, stel het dan buiten bedrijf en
zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilige bediening kan niet langer
worden gegarandeerd wanneer het product:
- zichtbaar is beschadigd,
- niet langer op juiste wijze werkt,
- tijdens lange periode is opgeslagen onder slechte omstandigheden, of
- onderhevig is geweest aan ernstige vervoergerelateerde druk.
> Behandel het apparaat met zorg. Schokken, botsingen of zelfs een val van een beperkte
hoogte kan het product beschadigen.
> Neem alstublieft ook de veiligheids- en gebruiksaanwijzingen van alle andere apparaten in
acht die met het product zijn verbonden.
Batterijen
> Let op de juiste polariteit bij het plaatsen van de batterijen.
> De batterijen dienen uit het apparaat te worden verwijderd wanneer het gedurende langere tijd
niet wordt gebruikt om beschadiging door lekkage te voorkomen. Lekkende of beschadigde
batterijen kunnen brandend zuur bij contact met de huid opleveren. Gebruik daarom
veiligheidshandschoenen om beschadigde batterijen aan te pakken.
> Batterijen moeten uit de buurt van kinderen worden gehouden. Laat batterijen niet
rondslingeren omdat het gevaar bestaat dat kinderen en/of huisdieren ze inslikken.
> Batterijen mogen niet worden ontmanteld, kortgesloten of verbrand. Probeer nooit gewone
batterijen te herladen. Er bestaat dan explosiegevaar!
Diversen
> Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten
van het apparaat.
> Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een expert of
in een daartoe bevoegde winkel.
> Als u nog vragen hebt die niet door deze gebruiksaanwijzingen zijn beantwoord, neem dan
contact op met onze technische dienst of ander technisch personeel.
Versie 04/12 4. BEDIENINGSELEMENTEN
1 2
9
8
7
6
5
4 3
RX module
1. Antennevoet 1. DIL-schakelaars
2. Aan/uit-schakelaar (power) 2. Antennevoet
3. RX-module aansluitklep 3. STATUS LED (status- LED)
4. DIL-schakelaarklep 4. Aan/uit-schakelaar (power)
20011RC
5. DC IN (voedingsingang) 5. Triggerpoort van de ontvanger

6. AV OUT (AV-signaaluitgang) 6. AV IN (AV-signaalingang)

7. Riemclip

8. Batterij-LED

 9. PWR-LED (voedings-LED)

5. LADEN VAN DE RX-MODULE

 Laad de RX-module voordat deze voor de eerste keer wordt gebruikt of als het batterijniveau laag
 is. De batterij-LED licht rood op als het batterijniveau laag is.
Gebruik uitsluitend de meegeleverde microUSB-kabel voor het opladen.
1. Steek de microUSB-connector van de microUSB-kabel in het DC IN chassisdeel van de RX-
module.
2. Steek de USB-connector van de microUSB-kabel in een USB-voedingsbron (5 V/DC,
minimaal 450 mA).
3. Tijdens het laden zal de batterij-LED blauw oplichten; na het laden en bij volle batterij dooft
de LED.
6. ANTENNE MONTEREN
Schroef de antennes in de antennevoeten van de TX- en de RX-modulen.
7. AANSLUITEN
TX-module
1. Sluit de triggerkabel van de ontvanger aan op de RC-ontvanger van het RC-model.
2. Sluit het andere einde van de triggerkabel aan op de TX-module.
Pen Functie
Stuurt het triggersignaal van de ontvanger naar de
1. Signaalpen
TX-module.
1 2 3 Levert de voedingspanning aan de TX-module via
2. V+ pen
de ontvanger.
3. Aardepen Relatieve aarde van de verbinding.
De TX-module kan worden aangesloten op de RC Logger PRO of op een andere camera die een
RCA-uitgang ondersteunt.
7.0.1 Aansluiten op de RC Logger PRO
1. Steek de I C-connector van de AV-kabel (2,5 mm mono naar
2
I C) in het AV IN-chassisdeel van de TX-module.
2
2. Steek de 2,5 mm monoconnector in het A/V OUT-
chassisdeel van de RC Logger PRO.
1 2
3
7.0.2 Aansluiten op een andere camera
4
1. Steek de I C-connector van de AV-kabel (I
2
contraconnector) in het AV IN-chassisdeel van de TX-module.
2. Sluit de AV-uitgang van de camera aan op de betreffende RCA-
connector van de AV-kabel.
6 5
TX module
RX-module
De RX-module kan worden aangesloten op de LCD-monitor voor de 5,8 GHz video-RX-module
of elk ander AV-apparaat (zoals FPV-glasvezels) die een RCA-ingang ondersteunen.
7.0.3 Aansluiten op de LCD-monitor
1. Schuif de aansluitklep van de RX-module uit.
2. Schuif de aansluitklep van de LCD-monitor voor de 5,8 GHz video-RX-module uit.
3. Schuif de RX-module in de LCD-monitor voor de 5,8 GHz video-RX-module.
7.0.4 Aansluiten op een ander AV-apparaat
1. Steek de 2,5 mm stereoconnector
van de AV-kabel (2,5 mm stereo naar
RCA-connector) in het AV OUT (AV-
signaaluitgang) chassisdeel.
2. Sluit de AV-video-ingang van het apparaat
aan op de betreffende RCA-connector van
de AV-kabel.
8. INGEBRUIKNAME
1. Schuif het "CHANNEL" (kanaal)-deksel van de RX-module eerst naar beneden en klap dit op.
2. DIL1, 2 en 3 zijn de kanaalschakelaars. Zet de DIL-schakelaars van de TX- en RX-modulen op
hetzelfde kanaal. De TX- en RX-modulen ondersteunen maximaal 8 kanalen. DIL-schakelaar
4 is gereserveerd.
STATUS
3. Monteer de TX-module stevig tegen het RC-model met behulp van dubbelzijdig plakband,
REC
bundelbandjes en dergelijke.
4. Druk op de knop aan/uit (power) om de TX-module in te schakelen. De TX-module start op
in de standby-modus en de STATUS LED licht eerst rood op. Na enkele seconden gaat de
TX-module over naar de bedrijfstoestand, waarna de STATUS LED blauw zal oplichten. Er
kan een triggersignaal (impulsbreedte-gemoduleerde waarde <1600 µs) worden gestuurd om
de TX-module weer in de standby-modus te zetten via the RC-ontvanger van het model.
De STATUS LED zal dan weer rood oplichten. Stuur een triggersignaal (impulsbreedte-
C naar RCA-
2
gemoduleerde waarde >1600 µs) om de TX-module weer in de bedrijfstoestand te zetten.
5. Schuif de aan/uit-schakelaar (power) van de RX-module in de richting van de antenne om
hem in te schakelen.
6. De TX-module zal dan de signalen naar de RX-module verzenden. Als een camera (zoals de
RC Logger PRO) en een AV-uitgangsapparaat (zoals de LCD-monitor voor de 5,8 GHz video-
RX-module) goed zijn aangesloten, kan het videosignaal van de camera worden bekeken met
bijbehorend geluid. Zo niet, controleer dan de aansluitingen en instellingen.
9. VERWIJDERING
Algemeen
In het belang van het behoud, de bescherming en de verbetering van de kwaliteit van
het milieu, de bescherming van de gezondheid van de mens en een behoedzaam
en rationeel gebruik van natuurlijke hulpbronnen dient de gebruiker een niet te
repareren of afgedankt product in te leveren bij de desbetreffende inzamelpunten
overeenkomstig de wettelijke voorschriften.
Het symbool met de doorgekruiste afvalbak geeft aan dat dit product gescheiden van
het gewone huishoudelijke afval moet worden ingeleverd.
Batterijen / Accu's
U bent als eindgebruiker volgens de KCA-voorschriften wettelijk verplicht alle lege
(oplaadbare) batterijen en accu's in te leveren; verwijdering via het huisvuil is niet
toegestaan! Batterijen/accu's die schadelijke stoffen bevatten worden gekenmerkt
door de hiernaast vermelde symbolen, die erop wijzen dat deze niet via het huisvuil
verwijderd mogen worden. De aanduidingen voor de bepalende zware metalen zijn:
Cd=cadmium, Hg=kwik, Pb=lood.
Uw gebruikte batterijen/accu's kunt u kosteloos inleveren bij de verzamelpunten
van uw gemeente, bij al onze vestigingen en overal waar batterijen/accu's worden
verkocht!
Zo vervult u uw wettelijke verplichtingen en draagt u bij tot de bescherming van het milieu!
10. TECHNISCHE GEGEVENS
Voedingsspanning:
RX batterij:
Stroomopname:
Zendvermogen:
Antenne:
Aantal HF-kanalen:
Bereik:
Afmetingen (B x H x D):
Gewicht:
Deze gebruiksaanwijzing is een publicatie van CEI Conrad Electronic International (HK) Limited,
28th Floor & 2903-9, Pacific Plaza, 418 Des Voeux Road West, Hong Kong.
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld
fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de
schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en
uitrusting voorbehouden.
© 2012 by CEI Conrad Electronic International (HK) Limited
4,3 – 6,2 V/DC (TX) / 4,0 – 6,0 V/DC (RX)
Li-ion, 3,7 V, 1200 mAh
150 mA max. (TX) / 195 mA max. (RX)
<25 mW
3 dB
8
300 m
37 x 54 x 15 mm (TX) / 44 x 80 x 26 mm (RX)
28 g (TX) / 83 g (RX)
V1_0412-HL
