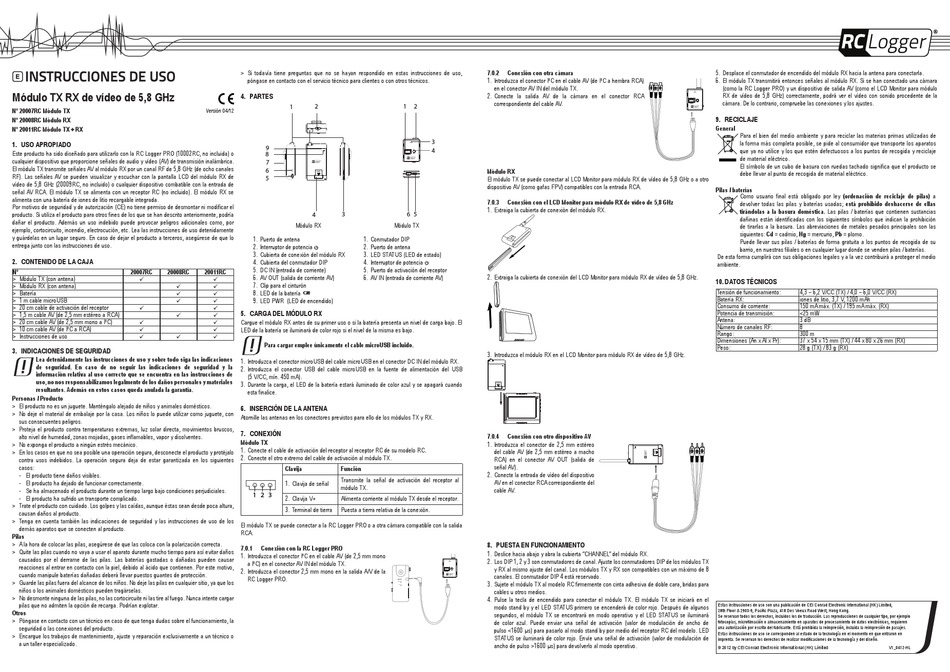

Datos Técnicos - RC Logger 20007RC Bedienungsanleitung

Módulo TX RX de vídeo de 5,8 GHz
Nº 20007RC Módulo TX
Nº 20008RC Módulo RX
Nº 20011RC Módulo TX + RX
1. USO APROPIADO
Este producto ha sido diseñado para utilizarlo con la RC Logger PRO (10002RC, no incluida) o
cualquier dispositivo que proporcione señales de audio y vídeo (AV) de transmisión inalámbrica.
El módulo TX transmite señales AV al módulo RX por un canal RF de 5,8 GHz (de ocho canales
RF). Las señales AV se pueden visualizar y escuchar con la pantalla LCD del módulo RX de
vídeo de 5,8 GHz (20009RC, no incluido) o cualquier dispositivo combatible con la entrada de
señal AV RCA. El módulo TX se alimenta con un receptor RC (no incluido). El módulo RX se
alimenta con una batería de iones de litio recargable integrada.
Por motivos de seguridad y de autorización (CE) no tiene permiso de desmontar ni modificar el
producto. Si utiliza el producto para otros fines de los que se han descrito anteriormente, podría
dañar el producto. Además un uso indebido puede provocar peligros adicionales como, por
ejemplo, cortocircuito, incendio, electrocución, etc. Lea las instrucciones de uso detenidamente
y guárdelas en un lugar seguro. En caso de dejar el producto a terceros, asegúrese de que lo
entrega junto con las instrucciones de uso.
2. CONTENIDO DE LA CAJA
Nº 20007RC 20008RC
> Módulo TX (con antena)

> Módulo RX (con antena)

> Batería

> 1 m cable microUSB

> 20 cm cable de activación del receptor

> 1,5 m cable AV (de 2,5 mm estéreo a RCA)

> 20 cm cable AV (de 2,5 mm mono a I 2 C)

> 10 cm cable AV (de I C a RCA)
2 
> Instrucciones de uso
 
3. INDICACIONES DE SEGURIDAD
Lea detenidamente las instrucciones de uso y sobre todo siga las indicaciones
de seguridad. En caso de no seguir las indicaciones de seguridad y la
información relativa al uso correcto que se encuentra en las instrucciones de
uso, no nos responsabilizamos legalmente de los daños personales y materiales
resultantes. Además en estos casos queda anulada la garantía.
Personas / Producto
> El producto no es un juguete. Manténgalo alejado de niños y animales domésticos.
> No deje el material de embalaje por la casa. Los niños lo puede utilizar como juguete, con
sus consecuentes peligros.
> Proteja el producto contra temperaturas extremas, luz solar directa, movimientos bruscos,
alto nivel de humedad, zonas mojadas, gases inflamables, vapor y disolventes.
> No exponga el producto a ningún estrés mecánico.
> En los casos en que no sea posible una operación segura, desconecte el producto y protéjalo
contra usos indebidos. La operación segura deja de estar garantizada en los siguientes
casos:
- El producto tiene daños visibles.
- El producto ha dejado de funcionar correctamente.
- Se ha almacenado el producto durante un tiempo largo bajo condiciones perjudiciales.
- El producto ha sufrido un transporte complicado.
> Trate el producto con cuidado. Los golpes y las caídas, aunque éstas sean desde poca altura,
causan daños al producto.
> Tenga en cuenta también las indicaciones de seguridad y las instrucciones de uso de los
demás aparatos que se conecten al producto.
Pilas
> A la hora de colocar las pilas, asegúrese de que las coloca con la polarización correcta.
> Quite las pilas cuando no vaya a usar el aparato durante mucho tiempo para así evitar daños
causados por el derrame de las pilas. Las baterías gastadas o dañadas pueden causar
reacciones al entrar en contacto con la piel, debido al ácido que contienen. Por este motivo,
cuando manipule baterías dañadas deberá llevar puestos guantes de protección.
> Guarde las pilas fuera del alcance de los niños. No deje las pilas en cualquier sitio, ya que los
niños o los animales domésticos pueden tragárselas.
> No desmonte ninguna de las pilas, no las cortocircuite ni las tire al fuego. Nunca intente cargar
pilas que no admiten la opción de recarga. Podrían explotar.
Otros
> Póngase en contacto con un técnico en caso de que tenga dudas sobre el funcionamiento, la
seguridad o las conexiones del producto.
> Encargue los trabajos de mantenimiento, ajuste y reparación exclusivamente a un técnico o
a un taller especializado.
> Si todavía tiene preguntas que no se hayan respondido en estas instrucciones de uso,
póngase en contacto con el servicio técnico para clientes o con otros técnicos.
4. PARTES
1 2
Versión 04/12
9
8
7
6
5
3
4
Módulo RX
1. Puerto de antena 1. Conmutador DIP
2. Interruptor de potencia 2. Puerto de antena
3. Cubierta de conexión del módulo RX 3. LED STATUS (LED de estado)
4. Cubierta del conmutador DIP 4. Interruptor de potencia
5. DC IN (entrada de corriente) 5. Puerto de activación del receptor
20011RC
6. AV OUT (salida de corriente AV) 6. AV IN (entrada de corriente AV)

7. Clip para el cinturón

8. LED de la batería

9. LED PWR (LED de encendido)


5. CARGA DEL MÓDULO RX

Cargue el módulo RX antes de su primer uso o si la batería presenta un nivel de carga bajo. El

 LED de la batería se iluminará de color rojo si el nivel de la misma es bajo.

Para cargar emplee únicamente el cable microUSB incluido.
1. Introduzca el conector microUSB del cable microUSB en el conector DC IN del módulo RX.
2. Introduzca el conector USB del cable microUSB en la fuente de alimentación del USB
(5 V/CC, mín. 450 mA).
3. Durante la carga, el LED de la batería estará iluminado de color azul y se apagará cuando
esta finalice.
6. INSERCIÓN DE LA ANTENA
Atornille las antenas en los conectores previstos para ello de los módulos TX y RX.
7. CONEXIÓN
Módulo TX
1. Conecte el cable de activación del receptor al receptor RC de su modelo RC.
2. Conecte el otro extremo del cable de activación al módulo TX.
Clavija Función
Transmite la señal de activación del receptor al
1. Clavija de señal
módulo TX.
1 2 3
2. Clavija V+ Alimenta corriente al módulo TX desde el receptor.
3. Terminal de tierra Puesta a tierra relativa de la conexión.
El módulo TX se puede conectar a la RC Logger PRO o a otra cámara compatible con la salida
RCA.
7.0.1 Conexión con la RC Logger PRO
1. Introduzca el conector I C en el cable AV (de 2,5 mm mono
2
a I C) en el conector AV IN del módulo TX.
2
2. Introduzca el conector 2,5 mm mono en la salida A/V de la
RC Logger PRO.
7.0.2 Conexión con otra cámara
1. Introduzca el conector I C en el cable AV (de I
2
en el conector AV IN del módulo TX.
2. Conecte la salida AV de la cámara en el conector RCA
correspondiente del cable AV.
1 2
3
4
Módulo RX
El módulo TX se puede conectar al LCD Monitor para módulo RX de vídeo de 5,8 GHz o a otro
dispositivo AV (como gafas FPV) compatibles con la entrada RCA.
7.0.3 Conexión con el LCD Monitor para módulo RX de vídeo de 5,8 GHz
1. Extraiga la cubierta de conexión del módulo RX.
6 5
Módulo TX
2. Extraiga la cubierta de conexión del LCD Monitor para módulo RX de vídeo de 5,8 GHz.
3. Introduzca el módulo RX en el LCD Monitor para módulo RX de vídeo de 5,8 GHz.
7.0.4 Conexión con otro dispositivo AV
1. Introduzca el conector de 2,5 mm estéreo
del cable AV (de 2,5 mm estéreo a macho
RCA) en el conector AV OUT (salida de
señal AV).
2. Conecte la entrada de vídeo del dispositivo
AV en el conector RCA correspondiente del
cable AV.
8. PUESTA EN FUNCIONAMIENTO
1. Deslice hacia abajo y abra la cubierta "CHANNEL" del módulo RX.
2. Los DIP 1, 2 y 3 son conmutadores de canal. Ajuste los conmutadores DIP de los módulos TX
y RX al mismo ajuste del canal. Los módulos TX y RX son compatibles con un máximo de 8
canales. El conmutador DIP 4 está reservado.
3. Sujete el módulo TX al modelo RC firmemente con cinta adhesiva de doble cara, bridas para
STATUS
REC
cables u otros medios.
4. Pulse la tecla de encendido para conectar el módulo TX. El módulo TX se iniciará en el
modo stand by y el LED STATUS primero se encenderá de color rojo. Después de algunos
segundos, el módulo TX se encontrará en modo operativo y el LED STATUS se iluminará
de color azul. Puede enviar una señal de activación (valor de modulación de ancho de
pulso <1600 µs) para pasarlo al modo stand by por medio del receptor RC del modelo. LED
STATUS se iluminará de color rojo. Envíe una señal de activación (valor de modulación de
ancho de pulso >1600 µs) para devolverlo al modo operativo.
5. Desplace el conmutador de encendido del módulo RX hacia la antena para conectarla.
C a hembra RCA) 6. El módulo TX transmitirá entonces señales al módulo RX. Si se han conectado una cámara
2
(como la RC Logger PRO) y un dispositivo de salida AV (como el LCD Monitor para módulo
RX de vídeo de 5,8 GHz) correctamente, podrá ver el vídeo con sonido procedente de la
cámara. De lo contrario, compruebe las conexiones y los ajustes.
9. RECICLAJE
General
Para el bien del medio ambiente y para reciclar las materias primas utilizadas de
la forma más completa posible, se pide al consumidor que transporte los aparatos
que ya no utilice y los que estén defectuosos a los puntos de recogida y reciclaje
de material eléctrico.
El símbolo de un cubo de basura con ruedas tachado significa que el producto se
debe llevar al punto de recogida de material eléctrico.
Pilas / baterías
Como usuario final está obligado por ley (ordenación de reciclaje de pilas) a
devolver todas las pilas y baterías usadas; está prohibido deshacerse de ellas
tirándolas a la basura doméstica. Las pilas / baterías que contienen sustancias
dañinas están identificadas con los siguientes símbolos que indican la prohibición
de tirarlas a la basura. Las abreviaciones de metales pesados principales son las
siguientes: Cd = cadmio, Hg = mercurio, Pb = plomo.
Puede llevar sus pilas / baterías de forma gratuita a los puntos de recogida de su
barrio, en nuestras filiales o en cualquier lugar donde se venden pilas / baterías.
De esta forma cumplirá con sus obligaciones legales y a la vez contribuirá a proteger el medio
ambiente.
10. DATOS TÉCNICOS
Tensión de funcionamiento:
Batería RX:
Consumo de corriente:
Potencia de transmisión:
Antena:
Número de canales RF:
Rango:
Dimensiones (An x Al x Pr):
Peso:
Estas instrucciones de uso son una publicación de CEI Conrad Electronic International (HK) Limited,
28th Floor & 2903-9, Pacific Plaza, 418 Des Voeux Road West, Hong Kong.
Se reservan todos los derechos, incluidos los de traducción. Las reproducciones de cualquier tipo, por ejemplo
fotocopias, microfilmación o almacenamiento en aparatos de procesamiento de datos electrónicos, requieren
una autorización por escrito del fabricante. Está prohibida la reimpresión, incluida la reimpresión de pasajes.
Estas instrucciones de uso se corresponden al estado de la tecnología en el momento en que entraron en
imprenta. Se reservan los derechos de realizar modificaciones de la tecnología y del diseño.
© 2012 by CEI Conrad Electronic International (HK) Limited
4,3 – 6,2 V/CC (TX) / 4,0 – 6,0 V/CC (RX)
iones de litio, 3,7 V, 1200 mAh
150 mA máx. (TX) / 195 mA máx. (RX)
<25 mW
3 dB
8
300 m
37 x 54 x 15 mm (TX) / 44 x 80 x 26 mm (RX)
28 g (TX) / 83 g (RX)
