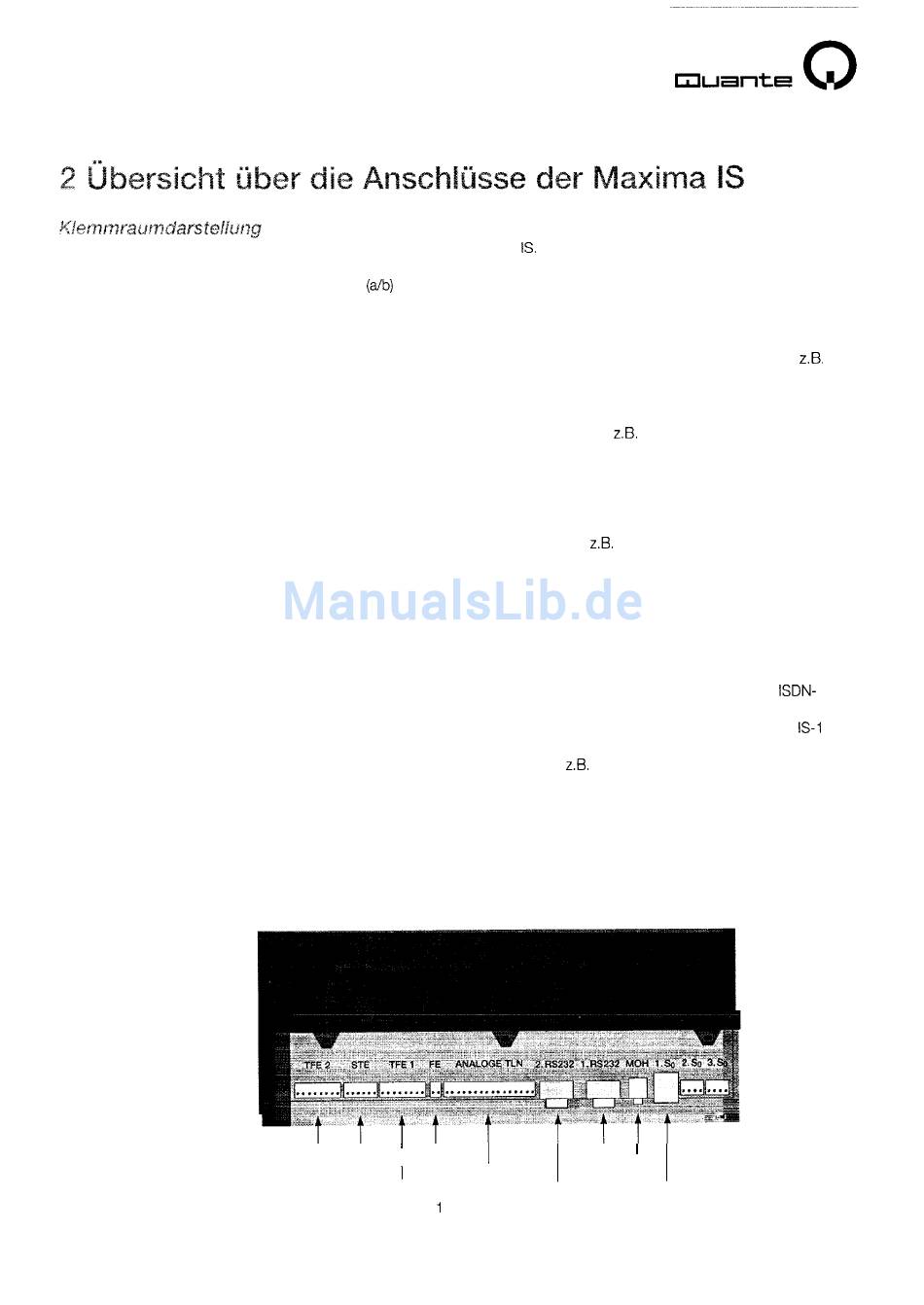

Die Zeichnung zeigt die Anschlußmöglichkeiten ihrer MAXIMA IS.
An den acht analogen Anschlüssen (a/b) können Sie analoge Endgeräte einsetzen, z.B. Telefone, Anrufbeantworter
oder Faxgeräte mit BZT Zulassung.
Sie können im Grundausbau des Systems den ersten analogen Anschluß auch alternativ zum Anschluß einer
Türstation mit Türklingel- und Türöffnerfunktion verwenden. Möchten Sie zwei Türstationen anschließen, um z.B.
den privaten und den geschäftlichen Eingang separat zu steuern, benötigen Sie das TI-S Modul. Die analogen
Anschlüsse sind werksseitig mit den Rufnummern 1 l-l 8 voreingestellt.
Die Steuerkontakte können sehr vielseitig verwendet werden. So können Sie z.B. einen Alarmkontakt steuern oder
einen Zweitwecker zur Signalisierung ansteuern, oder eine externe Musikquelle aus dem Stand-by-Betrieb in den
aktiven Betrieb schalten. Ein Steuerkontakt kann auch als manuell schaltbares Relais genutzt werden, um
Zusatzgeräte anzusteuern.
An der Schnittstelle für externe Wartemusik können Sie Quellen wie CD-Spieler, oder Radiogeräte anschließen.
Die hierüber eingespielte Musik wird dem internen oder externen Anrufer z.B. während der Gesprächsweitergabe
übermittelt.
An den RS232 C Schnittstellen können Sie PC und Drucker betreiben. Die erste RS232 C dient der
Anlagenkonfiguration und der Gebührenauswertung. An der zweiten RS232 C Schnittstelle kann ein serieller
Drucker angeschlossen werden. Die Baudraten können individuell eingestellt werden.
Neben der EURO-ISDN Basisanschlußschnittstelle verfügt Ihr System, abhängig vom Ausbaustand, über weitere
EURO-ISDN Schnittstellen. So stellt der Anlagentyp Maxima IS-2 eine, die Maxima IS-3 zwei zusätzliche ISDN-
Anschlüsse bereit, die als zusätzlicher Amtszugang oder als interner ISDN-Bus geschaltet werden können. Mit dem
Sc-Modul können Sie Ihr System auf den nächst höheren Ausbaustand aufrüsten und so aus einer Maxima IS-1
beispielsweise eine Maxima IS-2 machen. Bei einer Verschaltung als internen ISDN-Bus haben Sie die Möglichkeit,
bis zu 8 digitale Endgeräte innerhalb der Anlage zu betreiben und so z.B. gebührenfreie Gespräche zwischen den
analogen und den digitalen Teilnehmern zu führen. Beachten Sie, daß Ihnen sowohl bei einem internen wie auch bei
einem externen So-Bus jeweils nur zwei Kommunikationskanäle (B-Kanäle) zur Verfügung stehen.
Türanschluß 2'
Steuerelemente
analoge Endgeräte
Türanschluß 1
Seite 9
PC
externe
Musikquelle
NTBA-Anschluß
Drucker
