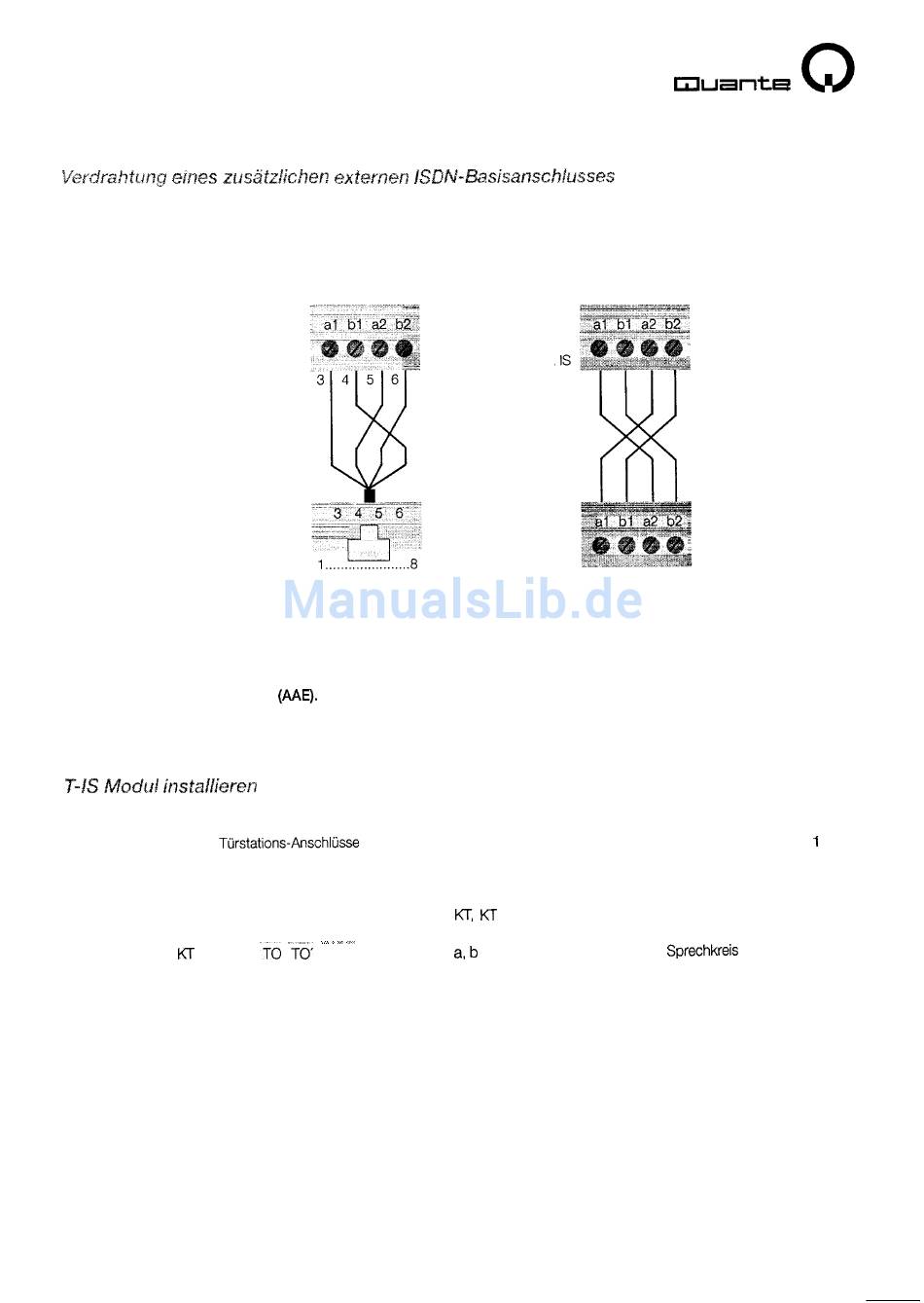

Wenn Sie zusätzlich zu der Euro-ISDN-Anschlußschnittstelle eine weitere So-Schnittstelle als Amtszugang schalten
möchten, so verdrahten Sie die MAXIMA IS mit dem ISDN-Basisanschluß Ihres Netzanbieters (NTBA) entsprechend
der unten dargestellten Zeichnung.
Beachten Sie bei der Installation der externen ISDN-Basisanschlüsse, insbesondere bei den Systemen
MAXIMA IS-2 und MAXIMA IS-3, die jeweils gültigen Rahmenbedingungen für die Allgemeine
Anschalteerlaubnis (AAE).
Die Installation dieser Systeme muß durch einen Installateur erfolgen, der über eine entsprechende
Errichtergenehmigung verfügt.
Entnehmen Sie das TI-S Modul aus der Verpackung und stecken Sie es der Zeichnung auf Seite 14 entsprechend
in den TI-S Steckplatz der MAXIMA IS. Nach erfolgreicher Installation stehen Ihnen nun zwei komplette, separat
steuerbare Türstations-Anschlüsse zur Verfügung. Zum Anschluß der Türstationen sind die Klemmleisten TFE 1 und
TFE 2 im Klemmraum zu verwenden.
Klemm-
leiste
MAXIMA
Western-
Klemm-
stecker
leiste
NTBA
NTBA
NTBA
Diese Anschlüsse sind wie folgt zu beschalten:
TO, TO
TS, TS'
Seite 17
Anschlüsse für potentialfreien
Klingeltaster
gleichstromfreier Sprechkreis
Anschlüsse zur Ansteuerung des
Türöffner-Relais
Anschlüsse zur Ansteuerung
eines Relais zum Einschalten
eines externen Verstärkers.
