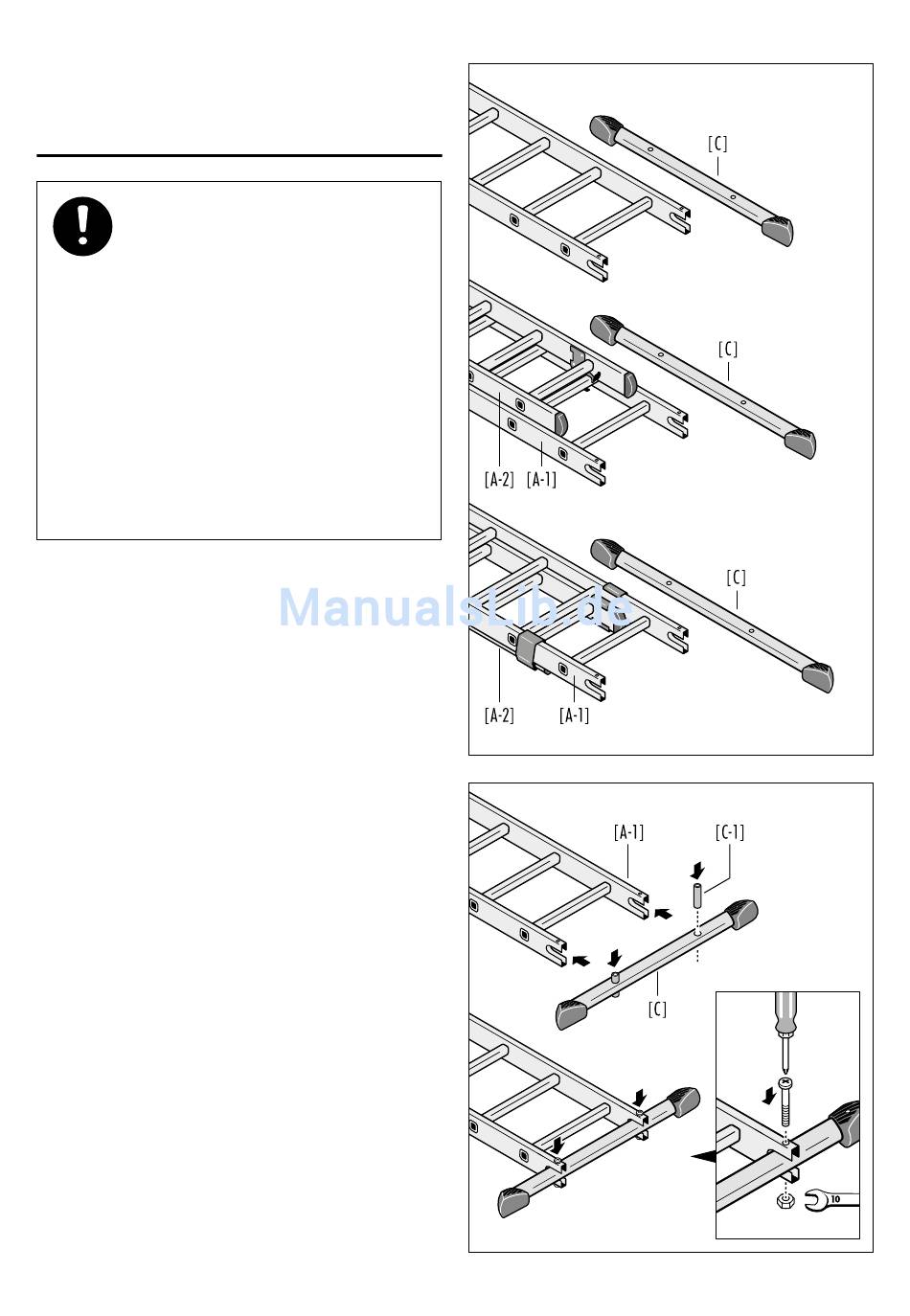

5. Anleitung für den
Zusammenbau
Vor dem Gebrauch folgender Leitern
muss der dazugehörende Querbalken
montiert werden:
Anlegeleitern
Art.-Nr.
7112-xxx, 7115-xxx, 7118-xxx
Schiebeleitern
Art.-Nr.
7209-xxx, 7212-xxx, 7215-xxx, 7218-xxx
Seilzugleitern
Art.-Nr.
7285-xxx, 7288-xxx
Die Leiter darf nur mit montiertem
Querbalken verwendet werden.
1. Leiter vorbereiten.
Leiter hinlegen und so positionieren, dass die
Öffnung für den Querbalken [C] an der Leiter frei
zugänglich ist.
An der Schiebeleiter und der Seilzugleiter muss
dazu das Schiebeteil [A-2] entriegelt, eine Sprosse
nach hinten geschoben und wieder verrriegelt
werden.
(siehe Kapitel 6.2 Bedienung der Schiebeleiter
und Kapitel 6.3 Bedienung der Seilzugleiter).
Zur Montage sind ein Kreuzschlitzschraubenzieher
und ein Schraubenschlüssel (SW 10) erforderlich.
2. Montage des Querbalken.
In beide Löcher des Ovalrohres Distanzhülsen [C-1]
einfügen und den Querbalken [C] in die Ausspa-
rung des Leiterteils [A-1] einsetzen.
Querbalken an beide Leiterholme fest anschrauben.
8
1 .
2 .
