Seagate ST91000640SS Bedienungsanleitung


B E D I E N U N G S A N L E I T U N G

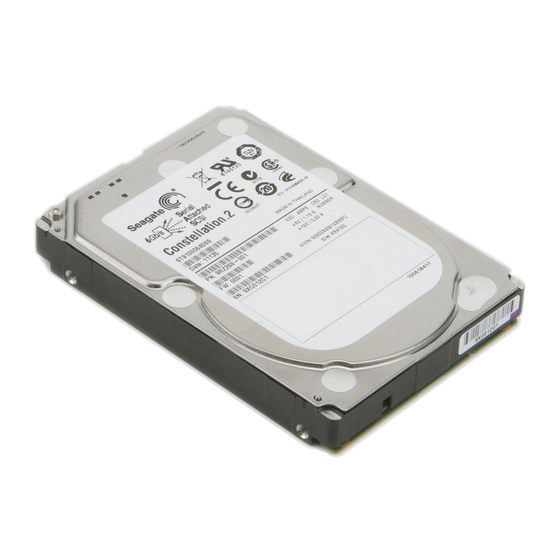

SAS-Festplatte 1TByte
„Seagate ST91000640SS"
Best.-Nr. 41 51 55
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieser Festplatte.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: Tel.: 0180/5 31 21 11
Fax: 0180/5 31 21 10
E-Mail: Bitte verwenden Sie unser Formular im Internet: www.conrad.de,
unter der Rubrik „Kontakt".
Mo. bis Fr. 8.00-18.00 Uhr
Österreich: www.conrad.at
www.business.conrad.at
Schweiz: Tel.: 0848/80 12 88
Fax: 0848/80 12 89
E-Mail: support@conrad.ch
Mo. bis Fr. 8.00-12.00, 13.00-17.00 Uhr
Niederlande: www.conrad.nl, www.conrad.be
Bitte beachten Sie:
Rückgabe oder Umtausch ist nur in der Original-Verpackung möglich!
Bestimmungsgemäße Verwendung
Die Festplatte ist zum Einbau in einen Computer bzw. ein Gerät mit SAS-Anschluss vorgese-
hen und dient dort zur Datenspeicherung.
Das Gehäuse der Festplatte darf nicht geöffnet werden; die auf der Festplatte vorhandenen
Aufkleber dürfen nicht beschädigt oder entfernt werden! Verlust von Gewährleistung/Garan-
tie! Zerlegen Sie die Festplatte niemals!
Bringen Sie keine Aufkleber auf der Festplatte an, beschriften Sie sie nicht.
Merkmale
• Formatierte Kapazität: Ca. 1000GByte/931,3GByte, siehe Abschnitt „Tipps und Hinweise"
• Interface SAS 6Gb/s
• Bauart 6,35cm (2,5"), Bauhöhe 14,8mm
• Umdrehungszahl 7200 U/min, 64MByte Cache
• Zugriffszeit 8,5ms (Lesen) bzw. 9,5ms (Schreiben)
Lieferumfang
• Festplatte
• Bedienungsanleitung
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung ver-
ursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden
übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, über-
nehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/
Garantie!
Falls die Festplatte in einen Notebook eingebaut werden soll, so ist vorher
zusätzlich dessen Akku zu entfernen.
Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
Bei Berührung und beim Einbau/Ausbau sind geeignete Schutzmaßnahmen gegen statische
Aufladung zu treffen (z.B. Erdungsband, nichtleitende Unterlage usw.).
Die Festplatte darf nur fest eingebaut (z.B. Computer/Server) betrieben werden. Sie darf nicht
feucht oder nass werden.
Gehen Sie vorsichtig mit der Festplatte um, durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird sie beschädigt.
Einbau
w w w. c o n r a d . c o m
Version 02/11

• Je nach Computer/Server ist der Einbau unterschiedlich. Bei herkömmlichen Computern ist
der Gehäusedeckel abzunehmen und vorher ggf. Schrauben zu entfernen bzw. Verriege-
lungen zu lösen.
• Da die Festplatte über einen SAS-Anschluss für die Datenleitungen und die Stromversor-
gung verfügt, muss natürlich auch der Computer/Server diese Anschlüsse besitzen. An-
dernfalls ist der Einbau nicht möglich, sofern kein Adapterkabel verwendet wird.
• Der Einbau ist nur waagrecht bzw. senkrecht erlaubt. Die Festplatte darf nicht schräg
montiert werden.
• Schrauben Sie die Festplatte im Computer bzw. Server fest.
• Verbinden Sie die Festplatte über ein entsprechendes SAS-Kabel mit Controller und
Stromversorgung. Achten Sie auf die richtige Orientierung des Steckers.
Wenden Sie beim Anstecken keine Gewalt an, andernfalls werden die Anschlüsse beschä-
digt, Verlust von Gewährleistung/Garantie!
• Verlegen Sie alle Kabel so, dass sie nicht in einen Lüfter gelangen können. Verwenden Sie
ggf. Kabelbinder.
Außerdem sind die Kabel so zu verlegen/fixieren, dass sie nicht aus den Anschlüssen von
Festplatte/Mainboard/Controller rutschen können.
• Schließen Sie das Gehäuse Ihres Computers/Servers und verbinden Sie ihn wieder mit
Ihren anderen Geräten und Zubehör.
Partitionieren und Formatieren
Eine neue, „leere" Festplatte muss nach dem Einbau partitioniert und formatiert werden.
Danach können Sie, falls gewünscht, ein Betriebssystem auf der Festplatte installieren.
Soll die Festplatte z.B. als zweite Festplatte betrieben werden, so ist z.B. bei Windows XP das
Partitionieren und Formatieren sehr einfach über die Computerverwaltung möglich (klicken
Sie in der Systemsteuerung auf „Verwaltung", dann auf „Computerverwaltung", „Datenspei-
cher" und zuletzt auf „Datenträgerverwaltung"). Bei Windows Vista oder Windows 7 funktio-
niert dies ähnlich.
Möchten Sie von der neuen Festplatte das Betriebssystem starten, z.B. Windows 7, so legen
Sie die Windows-CD in das entsprechende Laufwerk Ihres Computers ein.
Nach dem Starten des Computers wird die Installation von Windows automatisch von der CD
vorgenommen, dabei können sogar mehrere Partitionen erstellt werden (z.B. 70GByte für das
Betriebssystem, der Rest für Daten).
Damit der Rechnerstart von einer bootfähigen CD erfolgt, muss bei manchen Computern im
BIOS/Setup die Bootreihenfolge verändert werden (zuerst von CD booten, danach von
Festplatte).
Windows XP/Vista bzw. Windows 7 erkennt beim Booten von CD die neue leere Festplatte und
bietet eine entsprechende Option zum Partitionieren und später zum Formatieren an.

Falls Sie keine Fachkenntnisse für den Einbau besitzen, so lassen Sie den
Einbau von einer FACHKRAFT oder einer entsprechenden Fachwerkstatt
durchführen!
Durch unsachgemäßen Einbau wird sowohl die Festplatte als auch Ihr
Computer und alle angeschlossenen Geräte beschädigt.
Vorsicht, Lebensgefahr!
Schalten Sie das Gerät, in das die Festplatte eingebaut werden soll und
alle daran angeschlossenen Geräte aus und trennen Sie alle Geräte von
der Netzspannung, ziehen Sie den Netzstecker! Das Ausschalten über den
Netzschalter genügt nicht!
Vorsicht: Festplatte darf mechanisch nicht beansprucht werden (Stöße, Schlä-
ge usw.); achten Sie darauf, dass die von Ihnen verwendeten Schrauben nicht
zu lang sind und dadurch die Festplatte beschädigen (Schraubenlänge max. ca.
5-6mm, Gewindelänge max. ca. 3-4mm).
Startet Ihr Computer/Server nicht korrekt, so schalten Sie ihn sofort aus und
kontrollieren Sie sämtliche Einstellungen und Kabelverbindungen, ziehen Sie
vor dem erneuten Öffnen des Computers/Servers den Netzstecker!
Ist die Festplatte nicht am Mainboard angeschlossen, sondern an einem zusätz-
lichen Controller, so müssen dessen Treiber beim Starten von Windows einge-
bunden werden. Beachten Sie die Bedienungsanleitung zu dem von Ihnen
verwendeten Controller.
