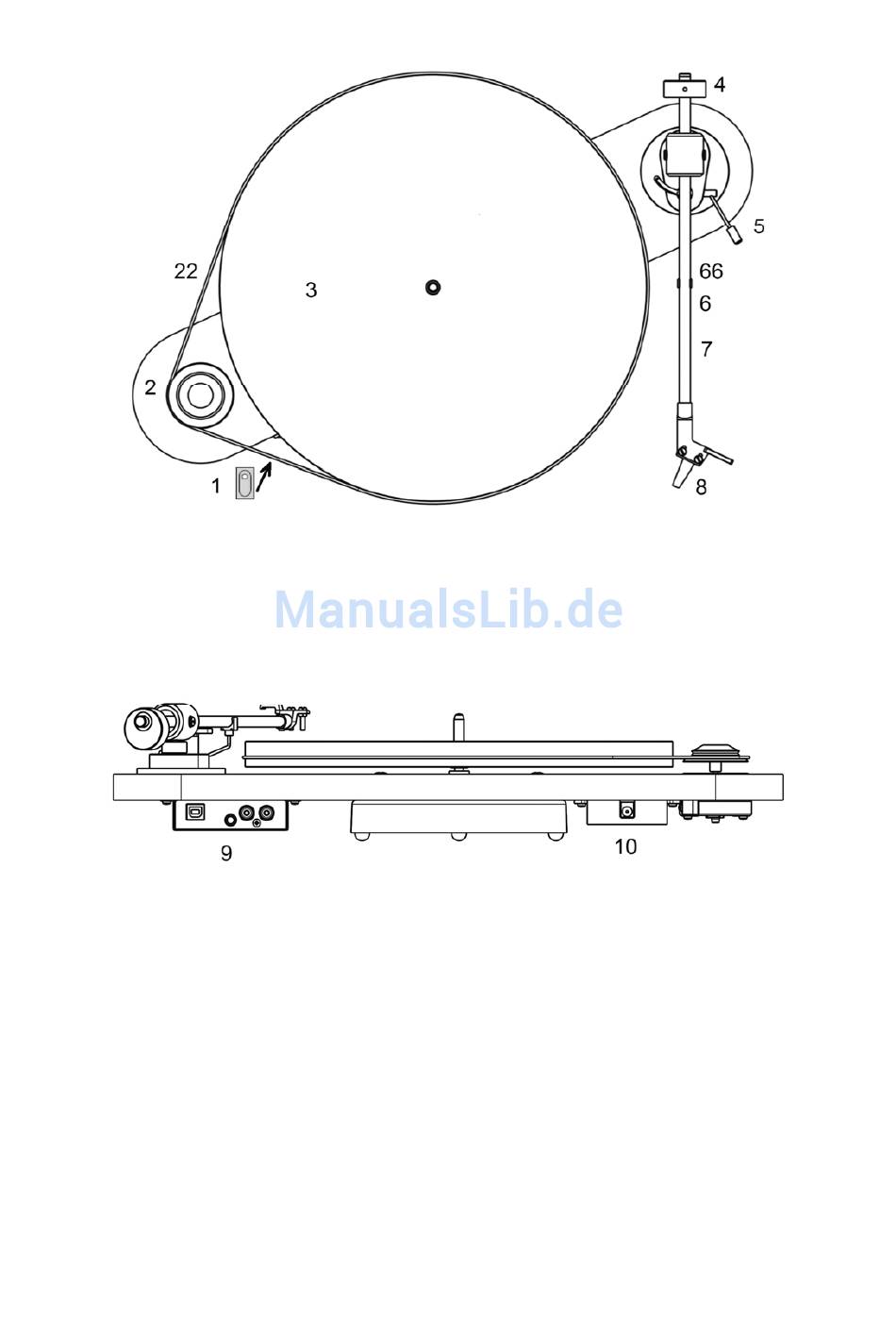

Bedienelemente und Anschlussstellen

1 Start/Stopp Schalter
2/22 Pulley und Antriebsriemen *
3 Plattenteller mit Plattentellerauflage *
4 Gegengewicht
5 Lifthebel
6/66 Tonarmstütze und Transportsicherung für das Tonarmrohr (roter Bindedraht)
7 Tonarmrohr
8 Headshell mit montiertem MM-Tonabnehmer Ortofon OM 5E
und Griff zum Führen des Tonarmrohrs
9 RCA/Cinch-Buchsen für Signalausgang (zum Anschluss ausschließlich an einen Hochpegeleingang
wie z.B. TAPE, AUX, DAT oder VIDEO), Masseanschluss sowie USB-Schnittstelle
10 Netzteilbuchse für Niedervolt-Versorgungskabel des Netzteils
Netzteil (nicht abgebildet) *
Phonokabel mit Masseleitung (ohne Abbildung) *
Zwei Inbusschlüssel (nicht abgebildet) *
