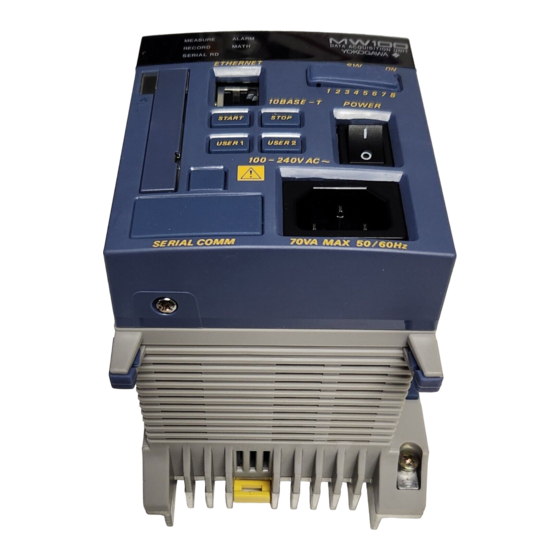

- Seite 1 Bedienungs- anleitung MW100 Datenerfassungseinheit IM MW100-02D-E 1. Ausgabe Y okogawa Electric Corporation...
-
Seite 3: Inhaltsverzeichnis
Anschluss an den PC.............................. 11 Anschluss der Haupteinheit an einen PC ......................... 12 Ethernet-Verbindung ............................... 12 Eingabe von Einstelldaten der MW100 via Browser ....................14 MW100-Systemeinstellungen ..........................14 Messgruppen und Messungseinstellungen der Module ..................15 Einstellungen für die Aufzeichnung auf CF-Karte ....................16 Einstellungen der Aufzeichnungskanäle ......................... - Seite 4 Vorwort Wir danken Ihnen für den Erwerb der Datenerfassungseinheit MW100. Diese Bedie- nungsanleitung erläutert die wichtigsten Funktionen und Bedienschritte der Datenerfas- sungseinheit MW100 und die grundlegende Bedienung der MW100 Vi su alisierungs- software. Bitte lesen Sie die Bedienungsanleitung vor dem Betrieb gründlich, um eine korrekte Bedienung sicherzustellen.
-
Seite 5: Produktregistrierung
Produktregistrierung Vielen Dank, dass Sie sich für ein YOKOGAWA-Produkt entschieden haben. YOKOGAWA stellt registrierten Anwendern eine Vielzahl an Informationen und Diensten zur Verfügung. Bitte helfen Sie uns, damit wir Ihnen den bestmöglichen Service bereitstellen können, indem Sie unser Produktregistrierungsblatt ausfüllen. Sie können es von unserer Homepage herunterladen: http://www.yokogawa.com/daq/... -
Seite 7: Einführung In Die Funktionen
Hauptmodul ist mit einer Web-Server-Funktion ausgestattet, die eine einfache Eingabe der Einstelldaten und eine unkomplizierte Überwachung der Messdaten via Browser vom PC aus ermöglicht. Die MW100 kann in der Anlage auch als eigenständiges Gerät zur Datenerfassung eingesetzt werden. Mit der Modbus TCP- oder RTU-Funktion ist die Erfassung der Daten von bis zu 360 Kanälen möglich. -
Seite 8: Übersicht Über Die Mw100-Visualisierungssoftware
Software zur Adresseinstellung Die Adressen-Einstellsoftware gestattet die Eingabe der Standard-Kommunikationsein- stellungen in die MW100-Haupteinheit. Die Software stellt eine lokale Verbindung (1:1) mit der Haupteinheit her. Mit der Software können Änderungen an der werks seitig ein ge stellten Standard-IP-Adresse vorgenommen und andere im gleichen Seg ment vorhandene MW100-Einheiten aufgespürt und angezeigt werden. -
Seite 9: Viewer" (Datenvisualisierung)
• Vorlagen verwenden und speichern „Calibrator” (Kalibrierung) Dieses Programm dient zur Kalibrierung der Ein- und Ausgangsmodule der MW100. Nachdem die Verbindung mit den gewünschten Modulen hergestellt wurde, können die zu kalibrierenden Module angezeigt und auf jeden Mess- und Ausgangsbereich kalibriert werden. -
Seite 10: Reihenfolge Der Installationsschritte
Einführung in die Funktionen Reihenfolge der Installationsschritte Nachfolgend ist die Reihenfolge der Installationsschritte bei der erstmaligen Installation dargestellt. Bedienung der MW100 Bedienung des PC Siehe Installations- und Seite 10 MW100 an einen Installation der MW100 Anschlussleitfaden. IP-Adresse ändern, PC anschließen... -
Seite 11: Anschluss An Ein Netzwerk
PC anschließen. Ethernet-Kabel MW100-Datenerfassungseinheit MW100 Ethernet-Anschlussstecker Hinweis Wird noch ein weiterer Anschluss zu einem externen Netzwerk hergestellt, kann die Kommunikation innerhalb des Netzwerks, die sich nicht auf den MW100 bezieht, die Messoperationen des MW100 behindern. IM MW100-02D-E... -
Seite 12: Anschluss Der Haupteinheit An Einen Pc
Mit den werksseitigen Standardeinstellungen sind Netzwerkverbindungen über eine Ethernet-Schnittstelle nicht möglich. Zuerst muss eine IP-Adresse eingegeben werden. 1. Nach dem Herstellen einer direkten Ethernet-Verbindung zwischen der MW100 und dem PC starten Sie die CD-ROM der MW100-Visualisierungssoftware oder die auf dem PC installierte IP-Adressen-Einstellsoftware. - Seite 13 Die Einstellungen werden in die MW100 übertragen. Verbindung mit dem Browser 7. Schließen Sie ein Ethernet-Kabel zwischen MW100 und PC an und rufen Sie den Browser auf. 8. Geben Sie die IP-Adresse der MW100 in die URL-/Addressbox des Browsers ein.
-
Seite 14: Eingabe Von Einstelldaten Der Mw100 Via Browser
Eingabe von Einstelldaten der MW100 via Browser MW100-Systemeinstellungen Anzeige von Modulinformationen und Rekonfi gurierung 1. Klicken Sie im Startfenster des Browsers auf „System Setting” und anschließend auf „Module Information” in der Menüleiste. Das Fenster mit den Modulinformationen wird aufgerufen. 2. Falls die Einträge unter „Configured Module” (konfiguriertes Modul) und „Attached Modul”... -
Seite 15: Messgruppen Und Messungseinstellungen Der Module
Eingabe von Einstelldaten im MW100 via Browser Überprüfen von freiem Speicherplatz auf der CF-Karte und Initialisierung 6. Nachdem Sie Schritt 5 durchgeführt haben klicken Sie erneut auf „System Setting” und anschließend auf „System Information”. Unter dem Eintrag „Media Information” wird der auf der CF-Karte verbleibende freie Speicherplatz angezeigt. -
Seite 16: Einstellungen Für Die Aufzeichnung Auf Cf-Karte
Eingabe von Einstelldaten im MW100 via Browser Einstellungen für die Aufzeichnung auf CF-Karte 1. Klicken Sie im Startfenster des Browsers auf „System Setting” und anschließend auf „Recording Setting” in der Menüleiste. Das Fenster für die Einstellungen zum Aufzeichnungsbetrieb wird aufgerufen. -
Seite 17: Messintervall Und Bereichseinstellungen (Beim Universaleingangsmodul)
Eingabe von Einstelldaten im MW100 via Browser Messintervall und Bereichseinstellungen (beim Universaleingangsmodul) 1. Klicken Sie im Startfenster des Browsers auf „Channel Setting” und anschließend auf „AI/DI Channel Setting” in der Menüleiste. Das Fenster für die Einstellung des Eingangsbereichs wird aufgerufen. -
Seite 18: Einstellung Der Alarme Und Relais
Einstellungen vornehmen möchten. 3. Wählen Sie die Alarmart und geben Sie die Werte für den Alarmwert und die Hysterese ein. Für nähere Informationen zur Alarmeinstellung siehe Abschnitt 1.3 des MW100- Benutzerhandbuchs (IM MW100-01D-E). 4. Taste betätigen. Die Alarmeinstellungen werden übernommen. -
Seite 19: Ändern Von Anzeigebedingungen Des Monitorfensters
Sie das Monitorfenster auf. Das Monitorfenster wird den neuen Einstellungen gemäß aktualisiert. Für nähere Informationen zu den Anzeigeeinstellungen siehe Abschnitt 3.16 des MW100-Benutzerhandbuchs (IM MW100-01D-E). Einstellung von Tag-Nummern 1. Klicken Sie im Startfenster des Browsers auf „Display Setting” und anschließend auf „Channel Tag Setting”... -
Seite 20: Einstellung Der Anzeigenskala
Von oben nach unten: 1, 2, 3 oder 4 kann gewählt werden) auf AUTO fixiert) Beispiel für die Einstellung der Beispiel für die Zoneneinstellung Balkenanzeigeposition Lower: 0, Upper:100 CENTER Lower:20, Upper:100 Lower:40, Upper:100 Lower:0, Upper:80 Lower:0, Upper:60 NORMAL IM MW100-02D-E... -
Seite 21: Einstellung Der Anzeigenfarbe
001.A001-A005 (001 und Kanäle A001 bis A005) Zum Durchblättern hier klicken. Die eingestellten Gruppennamen werden in der Liste aufgeführt. Klicken Sie auf die Gruppe, die angezeigt werden soll. Die Messdaten aller Kanäle, die dieser Gruppe zugewiesen sind, werden angezeigt. IM MW100-02D-E... -
Seite 22: Starten/Stoppen Der Messung Und Aufzeichnung
1. Vergewissern Sie sich anhand der Status-Anzeige-LED der MW100-Einheit oder der Anzeige des Browser-Startfensters, dass das Gerät messbereit ist. 2. Drücken Sie kurz die Start-Taste der MW100-Haupteinheit oder wählen Sie „START” unter „Measurement” in der Liste der Betriebsvorgänge in der Statustabelle des Browser-Startfensters. -
Seite 23: Starten Der Aufzeichnung
1. Vergewissern Sie sich anhand der Status-Anzeige-LED der MW100-Einheit oder der Anzeige des Browser-Startfensters, dass sich das Gerät im Messbetrieb befi ndet. 2. Drücken Sie die Start-Taste der MW100-Haupteinheit 2 Sekunden lang oder wählen Sie „START” unter „Recording” in der Liste der Betriebsvorgänge in der Statustabelle des Browser-Startfensters. -
Seite 24: Anzeige Der Daten Im Monitorfenster Und Starten/Stoppen Der Aufzeichnung
Bedienvorgänge wie Starten, Stoppen und Pausieren einer Aufzeichnung und Schreiben von Meldungen ausgeführt werden. 1. Vergewissern Sie sich anhand der Status-Anzeige-LED der MW100-Einheit oder der Anzeige des Browser-Startfensters, dass sich das Gerät im Messbetrieb befi ndet. 2. Klicken Sie im Startfenster des Browsers auf „Single Screen” oder „Dual Screen”. - Seite 25 Monitoranzeige wählen Schalten Sie zwischen den Hintergrundfarbe wählen Monitoranzeigearten um. Schalten Sie die Hintergrundfarbe • Trendanzeige auf Grau oder Weiß. • Numerische Anzeige Anzeigegruppe wählen • Balkenanzeige Wählen Sie die Gruppe aus, die angezeigt werden soll. • Messgeräte-Anzeige IM MW100-02D-E...
- Seite 26 Anzeige der Messwerte als Balken. Wurden Alarme eingestellt, wird der Alarmstatus links vom zugehörigen Balken angezeigt. Erläuterung des Alarmstatus siehe oben. • Messgeräteanzeige Anzeige der Messwerte in einer Messgeräte-Darstellung. Wurden Alarme eingestellt, wird der Alarmstatus links im jeweiligen Messgeräte-Fenster angezeigt. Erläuterung des Alarmstatus siehe oben bei „Numerische Anzeige”. IM MW100-02D-E...
-
Seite 27: Übertragen Von Messdaten Auf Den Ftp-Server
7. Taste betätigen. Die Einstellungen werden übernommen. 8. Nachdem Sie die Messung gestartet haben, aktivieren Sie die Aufzeichnung (für die Aufzeichnung und den Start von Messungen siehe Seite 20-22). Die Daten werden nun in den spezifi zierten Ordner des FTP-Servers übertragen. IM MW100-02D-E... -
Seite 28: Anzeige Der Daten Mit Der Visualisierungssoftware
Auf die CF-Karte gespeicherte Messdaten lassen sich mit der Visualisierungssoftware anzeigen. 1. Um die Visualisierungssoftware aufzurufen, wählen Sie im Windows-Startmenü „Programme” den Eintrag „MW100 Viewer” und darin „MW100 Viewer”. 2. Klicken Sie auf das Symbol in der Werkzeugleiste oder wählen Sie aus dem Menü... -
Seite 29: Ändern Der Anzeige Des Trendfensters
* Zeigt auch bei der numerischen Anzeige das spezifizierte (Kaskade oder Kacheln wählen) Format an Fenstersymbole anordnen Trendkurvenfenster anzeigen numerisches Anzeigefenster anzeigen vertikale, horizontale oder automatische Anzeigerichtung wählen detaillierte Alarm-/Markierungsliste anzeigen Fenster zur Anzeige der Cursorwerte aufrufen Fenster zur Anzeige der Berechnungsergebnisse aufrufen Anzeigefenster umschalten IM MW100-02D-E... -
Seite 30: Ändern Der Anzeige Mit Hilfe Des Anzeige-Konfi Gurationsfensters
Anzeigenfenster wie nachfolgend abgebildet aufzurufen. Sind Gruppen mit unterschiedlichen Erfassungsintervallen vorhanden, wird der Bildschirm entsprechend unterteilt. Anzeigegruppe Aktiver Kanal (im Trendanzeigen- Anzeige pro Aufzeichnungsintervall umschalten fenster angezeigte Y-Achse) Kanalanzeigefarbe Markierungs- Datennummer Wert horizontal durchrollen anzeige Datum/Uhrzeit Alarm IM MW100-02D-E... -
Seite 31: Lesen Von Messwerten An Der Cursorposition
3. Ziehen Sie den Cursor dorthin, wo die Endposition des Berechnungsbereichs liegen soll. Sobald Sie den Cursor loslassen, erscheint erneut ein hellblauer Cursor. Karteikartenreiter zur Auswahl der Gruppe Cursor (Endposition des Bereichs der statistischen Berechnung) Cursor (Startposition des Bereichs der statistischen Berechnung) IM MW100-02D-E... -
Seite 32: Anzeige Der Alarme Und Markierungen
Position die Markierung gekennzeichnet ist Markierung, die im Anzeigefenster des Browsers hinzugefügt wurde Markierung, die in der Visualisierungssoftware hinzugefügt wurde Triggermarkierungen der MW100-Einheit Bezeichnungen der Gruppen mit Markierungen. Haben die Gruppen keine Bezeichnungen, sind alle Gruppen markiert. IM MW100-02D-E... -
Seite 33: Einstellung Der Druckinhalte
Kann mit Hilfe der beiden Cursors Intervallen gespeichert werden sollen schon vor Aufruf dieser Dialogbox spezifiziert werden Anzeige des Speicherziels und Wenn Speicherziel oder Dateiname geändert werden sollen des Dateinamens Klicken, um Dialogbox zur Einstellung von Speicherziel und Dateiname aufzurufen IM MW100-02D-E... - Seite 36 Tel. (81)-422-52-5535 Fax (1)-770-251-2088 www.yokogawa.de Fax (81)-422-55-1202 E-mail: info@yca.com E-mail: webinfo@mls.yokogawa.co.jp www.yokogawa.com/us Yokogawa verfügt über ein ausgedehntes Netz von www.yokogawa.com Niederlassungen. Bitte informieren Sie sich auf der euro- päischen Internetseite: www.yokogawa.com/eu, YOKOGAWA ELECTRIC ASIA Pte. Ltd. YOKOGAWA EUROPE B.V. 5 Bedok South Road Databankweg 20 um eine Niederlassung in Ihrer Nähe zu finden.
