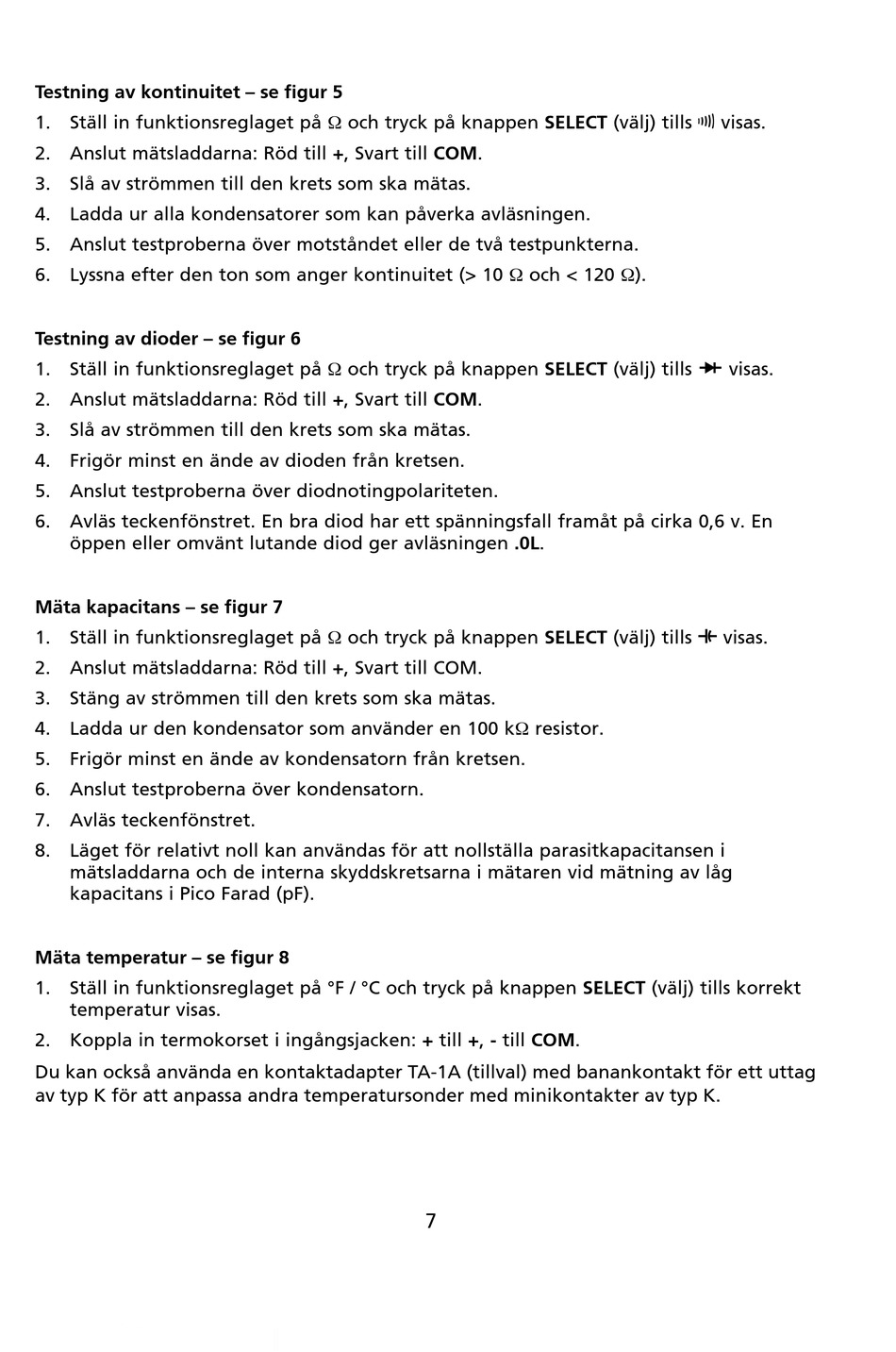

Testning av kontinuitet – se figur 5
1. Ställ in funktionsreglaget på Ω och tryck på knappen SELECT (välj) tills  visas.
2. Anslut mätsladdarna: Röd till +, Svart till COM.
3. Slå av strömmen till den krets som ska mätas.
4. Ladda ur alla kondensatorer som kan påverka avläsningen.
5. Anslut testproberna över motståndet eller de två testpunkterna.
6. Lyssna efter den ton som anger kontinuitet (> 10 Ω och < 120 Ω).
Testning av dioder – se figur 6
1. Ställ in funktionsreglaget på Ω och tryck på knappen SELECT (välj) tills  visas.
2. Anslut mätsladdarna: Röd till +, Svart till COM.
3. Slå av strömmen till den krets som ska mätas.
4. Frigör minst en ände av dioden från kretsen.
5. Anslut testproberna över diodnotingpolariteten.
6. Avläs teckenfönstret. En bra diod har ett spänningsfall framåt på cirka 0,6 v. En
öppen eller omvänt lutande diod ger avläsningen .0L.
Mäta kapacitans – se figur 7
1. Ställ in funktionsreglaget på Ω och tryck på knappen SELECT (välj) tills  visas.
2. Anslut mätsladdarna: Röd till +, Svart till COM.
3. Stäng av strömmen till den krets som ska mätas.
4. Ladda ur den kondensator som använder en 100 kΩ resistor.
5. Frigör minst en ände av kondensatorn från kretsen.
6. Anslut testproberna över kondensatorn.
7. Avläs teckenfönstret.
8. Läget för relativt noll kan användas för att nollställa parasitkapacitansen i
mätsladdarna och de interna skyddskretsarna i mätaren vid mätning av låg
kapacitans i Pico Farad (pF).
Mäta temperatur – se figur 8
1. Ställ in funktionsreglaget på °F / °C och tryck på knappen SELECT (välj) tills korrekt
temperatur visas.
2. Koppla in termokorset i ingångsjacken: + till +, - till COM.
Du kan också använda en kontaktadapter TA-1A (tillval) med banankontakt för ett uttag
av typ K för att anpassa andra temperatursonder med minikontakter av typ K.
7
