Amprobe AC50A Bedienungshandbuch
Leckagezangenmeter
Vorschau ausblenden
Andere Handbücher für AC50A:
- Bedienungsanleitung (11 Seiten) ,
- Bedienungsanleitung (85 Seiten)
Verwandte Anleitungen für Amprobe AC50A
Inhaltszusammenfassung für Amprobe AC50A
- Seite 1 AC50A Leakage Clamp Meter User Manual • Bedienungshandbuch • Mode d’emploi • Manuale d’Uso • Manual de uso • Bruksanvisning...
- Seite 16 AC50A Current Clamp Meter Inhat Einleitung / Lieferumfang ............2 Transport und Lagerung ..............3 Sicherheitsmaßnahmen ...............3 Bestimmungsgemäße Verwendung ..........4 BedienelementeAnchlüsse ............4 Durchführung von Messungen ............5 Durchführen von Stommessungen ........6 Durhführen von Spannungsmessunge Durchführen von Widdrstandsmessungen und Durchgangsprüfungen ............8 MX-Messung ...............8 Wartung ..................9 Reinigung ..................
-
Seite 17: Auf Dem Gerät Und In Der Bedienungsanleitung Vermerkte Hinweise

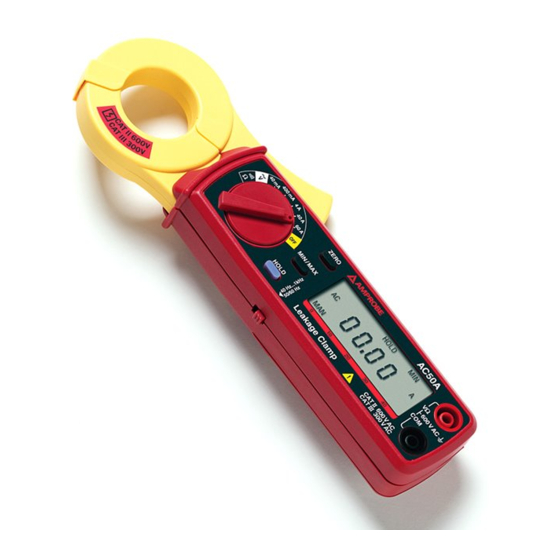

Warnungen und Hinweise zu beachten, können ernste Verletzungen des Anwenders bzw. Beschädigungen des Gerätes eintreten. Einleitung / Lieferumfang Die Amprobe Stromzange AC50A ist ein universell einsetzbares Instru- ment. Das Messgerät wird nach den Normen gebaut und gewährleistet ein sicheres und zuverlässiges Arbeiten. Die Stromzange ist im handwerk- lichen und industriellen Bereich eine wertvolle Hilfe. -
Seite 18: Transport Und Lagerung
Einschalten eine Aklimatisierung von mindestens 2 Stunden. �� Sicherheitsmaßnahmen • Die Amprobe Stromzange AC50A wurde gemäß den Sicherheitsbestim- mungen IEC 61010, EN 61010 für elektronische Messgeräte gebaut, geprüft und hat das Werk in sicherheitstechnisch einwand-freiem Zustand verlassen. -
Seite 19: Bestimmungsgemäße Verwendung
• Eine Erwärmung der Geräte durch direkte Sonneneinstrahlung ist zu vermeiden. Nur so kann eine einwandfreie Funktion und eine lange Lebensdauer gewährleistet werden. ��Bestimmungsgemäße Verwendung • Das Gerät darf nur unter den Bedingungen und für die Zwecke einge- setzt werden, für die es konstruiert wurde. Hierzu sind besonders die Sicherheitshinweise, die Technischen Daten mit den Umgebungsbedin- gungen und die Verwendung in trockener Umgebung zu beachten. -
Seite 20: Durchführung Von Messungen
Durchführung von Messungen �Vorbereitung und Sicherheitsmaßnahmen Batterien einlegen: Bevor das Gerät in Betrieb genommen wird, müssen die Batterien einge- legt werden. Dazu wird folgendermaßen vorgegangen. 1) Das Gerät muß vom Messkreis getrennt und alle Messleitungen entfernt werden. 2) Das Gehäuse wird geöffnet, indem die Schraube auf der Rückseite des Gerätes gelöst wird und der Batteriefachdeckel in Pfeil-richtung gezogen wird. -
Seite 21: Durchführen Von Stommessungen
Durchführen von Strommessungen � Sind berührbare gefährliche aktive Teile in der zu messenden Anlage vorhanden, müssen individuelle Schutzgeräte (z.B. geeignete Abde- ckungen) verwendet werden. � Bei Strommessungen jeder Art darf das Gerät nur im Griffbereich - begrenzt durch den ffschutzkragen - gehalten werden. Der Griff- schutzkragen begrenzt den Bereich für das sichere Berühren des Gerätes und verhindert ein versehentliches Abrutschen derHand in den vorderen, ungesicherten Bereich der Stromzange. -
Seite 22: Durchführen Von Spannungsmessungen
☞ Wenn die Anzeige während der Messng nicht einsehbar ist, kann der Messwert mit dem Schalter (3) “HOLD” festgehalten werden. Danach wird die Zange vom Messobjekt entfernt und der auf der Anzeige gespeicherte Wert abgelsen. Durchführen von Spannungsmessungen � Es dürfen nicht mehr als 600 V AC an den Eingangsbuchsen angelegt werden. -
Seite 23: Durchführen Von Widerstandsmessungen Und Durchgangsprüfungen
Durchführen von Widerstandsmessungen und Durchgangsprüfungen � Der Prüfling muß spannungsfrei sein, ggf. Spannungsfreiheit durch Messen feststellen. 1) Den Messart-Wahlschalter (2) auf Widerstandsmesung “Ω/”•H“ stellen. 2) Die schwarze Messleitung mit dem “COM”-Anschluß und die rote Messleitung mit dem “VΩ”-Anschluß verbinden. 3) Die Prüfspitzen mit dem Prüfobjekt verbinden. Lesen Sie den Messwert von der Anzeige ab. -
Seite 24: Wartung
• Wenn in der linken oberen Ecke der Anzeige das Symbol für Batterie erscheint, muß die Batterie ausgetauscht werden. Bitte wie folgt vorgehen: 1) Die Amprobe Stromzange AC50A vom Messkreis trennen und alle Messleitungen entfernen. 2) Das Gerät ausschalten. 3) Das Gehäuse wird geöffnet, indem die Schraube auf der Rückseite des Gerätes gelöst wird und der Batteriefachdeckel in Pfeilrichtung... -
Seite 25: Kalibrierintervall
Kalibrierintervall Um die angegeben Genauigkeiten der Meßergebnisse zu erhalten, muss das Gerät regelmäßig durch unseren Werksservice kalibriert werden. Wir empfehlen ein Kalibrierintervall von einem Jahr. Bei häufigem Einsatz des Gerätes bzw. bei Anwendungen unter rauhen Bedingungen sind kürzere Fristen zu empfehlen. Sollte das Gerät wenig benutzt werden, so kann das Kalibrierintervall auf bis zu 3 Jahre verlängert werden. -
Seite 26: Beschränkte Gewährleistung Und Haftungsbeschränkung
Überlastschutz: 600 V Beschränkte Gewährleistung und Haftungsbeschrän- kung Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsde- fekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. -
Seite 27: Reparatur
Garantie oder für den Ersatz von Instrumenten müssen als Scheck, Geldanweisung, Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag an Amprobe Test Tools for- muliert werden. Garantiereparaturen oder -austausch - alle Länder. Bitte die nachfolgende Garantieerklärung lesen und die Batterie prüfen, bevor Reparaturen angefordert werden.
