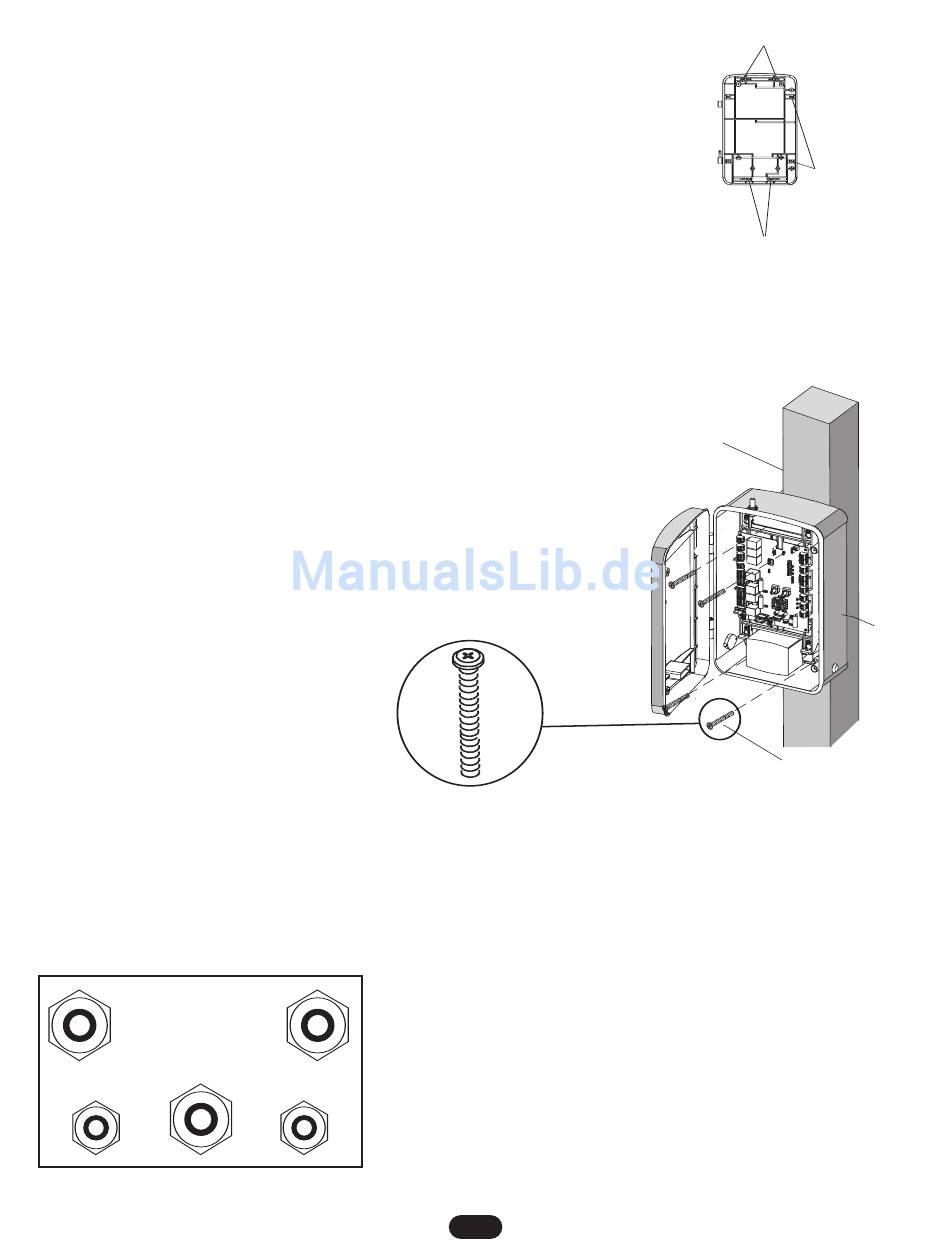

M O N T A G E D E R S T E U E R U N G S B O X
1. Vor der Montage erforderliche Abstände abmessen und
passende Bohrlöcher bestimmen (Abb. 1).
2. Kunststoff mithilfe eines Schraubendrehers aus den Löchern
herausschlagen. Kabelverschraubungen mit Zugentlastung
einführen (Abb. 3).
3. Box gegen die Fläche halten, an der sie befestigt werden soll.
Schrauben durch die Befestigungslöcher in der Rückwand
führen und festdrehen (Abb. 2).
K A B E L V E R S C H R A U B U N G E N M I T Z U G E N T L A S T U N G
Abbildung 3
Abbildung 1
Abbildung 1
(1) Schraubenabstand 101,6 mm
(2) Schraubenabstand 152,4 mm
(3) Schraubenabstand 63,5 mm
Abbildung 2
Abbildung 2
(1) Pfosten zur Befestigung der
Figure 3
Steuerungsbox
(2) Steuerungsbox
1/4" Washer (4)
Mounting Post
(3) Befestigungsschrauben (4 Stück)
1/4" Washer (4)
1/4"-20
Hex Nut (4)
1/4"-20
Hex Nut (4)
5
1
1
2
3
2
1
3
1
3
Figure 3
Mounting Post
1/4" Washer (4)
2
2
3
U-Bo
U-Bolt (2)
1/4" Washer
