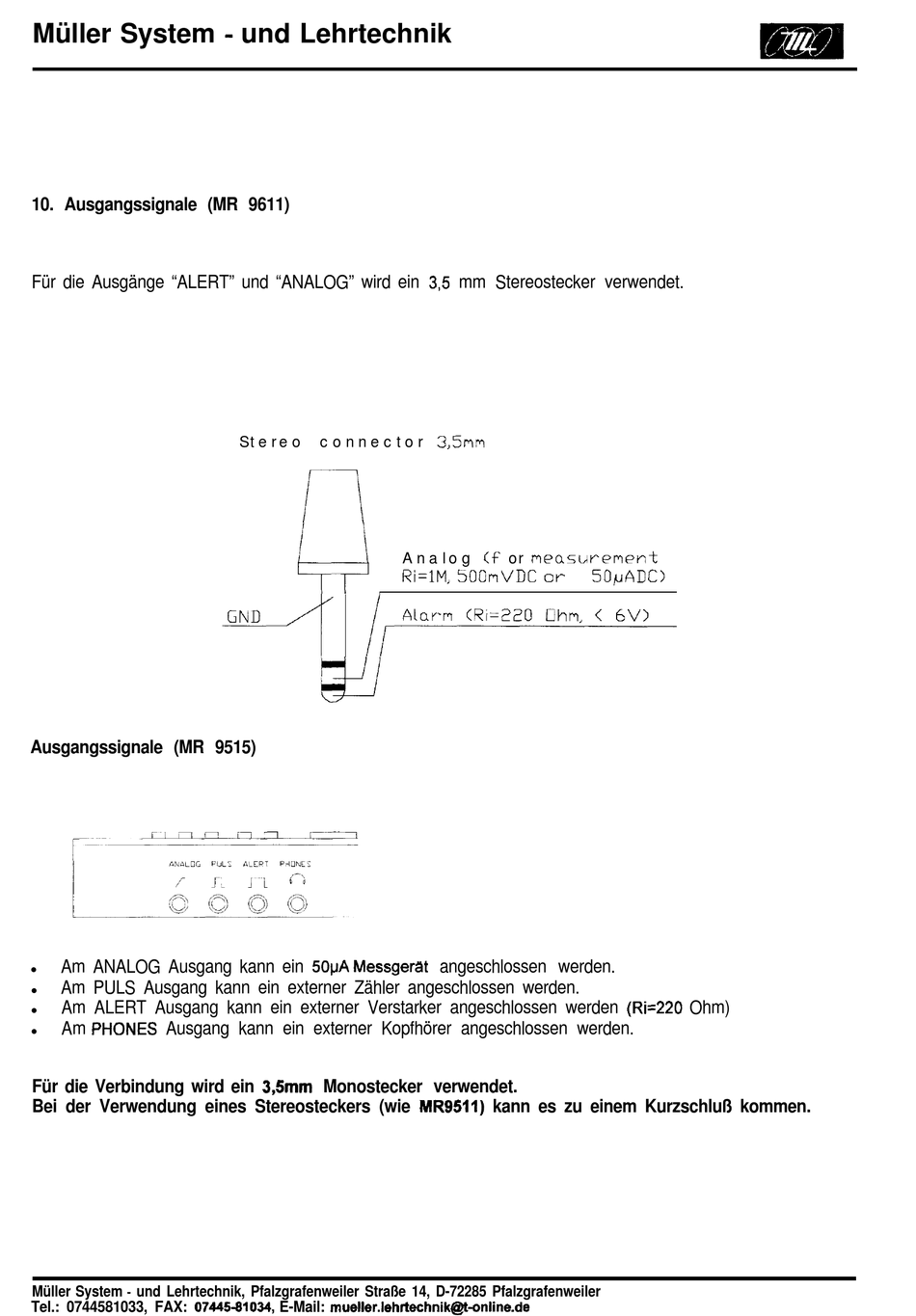

10. Ausgangssignale (MR 9611)
Für die Ausgänge "ALERT" und "ANALOG" wird ein 3,5 mm Stereostecker verwendet.
Ausgangssignale (MR 9515)
Am ANALOG Ausgang kann ein 50pA Messgerät angeschlossen werden.
l
Am PULS Ausgang kann ein externer Zähler angeschlossen werden.
l
Am ALERT Ausgang kann ein externer Verstarker angeschlossen werden (Ri=220 Ohm)
l
Am PHONES Ausgang kann ein externer Kopfhörer angeschlossen werden.
l
Für die Verbindung wird ein 3,5mm Monostecker verwendet.
Bei der Verwendung eines Stereosteckers (wie MR9511) kann es zu einem Kurzschluß kommen.
Müller System - und Lehrtechnik, Pfalzgrafenweiler Straße 14, D-72285 Pfalzgrafenweiler
Tel.: 0744581033, FAX: 07445-81034, E-Mail: mueller.lehrtechnik@t-online.de
S t e r e o c o n n e c t o r
A n a l o g <f or measurement
A l a r m (Ri=220 [Ihm, < 6V>
