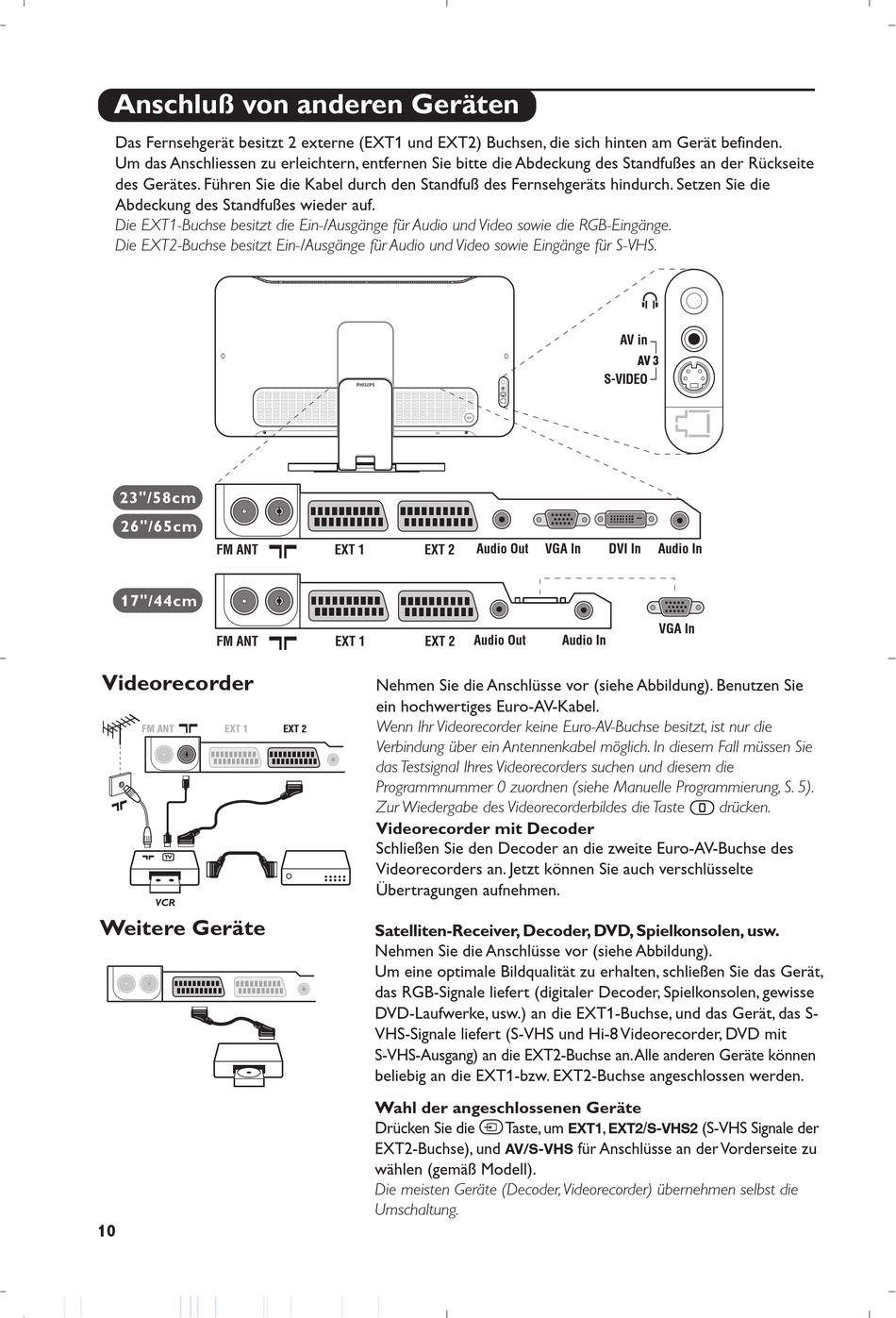

Anschluß von anderen Geräten
Das Fernsehgerät besitzt 2 externe (EXT1 und EXT2) Buchsen, die sich hinten am Gerät befinden.
Um das Anschliessen zu erleichtern, entfernen Sie bitte die Abdeckung des Standfußes an der Rückseite
des Gerätes. Führen Sie die Kabel durch den Standfuß des Fernsehgeräts hindurch. Setzen Sie die
Abdeckung des Standfußes wieder auf.
Die EXT1-Buchse besitzt die Ein-/Ausgänge für Audio und Video sowie die RGB-Eingänge.
Die EXT2-Buchse besitzt Ein-/Ausgänge für Audio und Video sowie Eingänge für S-VHS.
23"/58cm
26"/65cm
:
FM ANT
17"/44cm
:
FM ANT

Videorecorder

:
FM ANT EXT 1
VCR
Weitere Geräte
10
EXT 1 EXT 2
EXT 1 EXT 2
Nehmen Sie die Anschlüsse vor (siehe Abbildung). Benutzen Sie
ein hochwertiges Euro-AV-Kabel.
Wenn Ihr Videorecorder keine Euro-AV-Buchse besitzt, ist nur die
EXT 2
Verbindung über ein Antennenkabel möglich. In diesem Fall müssen Sie
das Testsignal Ihres Videorecorders suchen und diesem die
Programmnummer 0 zuordnen (siehe Manuelle Programmierung, S. 5).
Zur Wiedergabe des Videorecorderbildes die Taste

Videorecorder mit Decoder

Schließen Sie den Decoder an die zweite Euro-AV-Buchse des
Videorecorders an. Jetzt können Sie auch verschlüsselte
Übertragungen aufnehmen.
Satelliten-Receiver, Decoder, DVD, Spielkonsolen, usw.
Nehmen Sie die Anschlüsse vor (siehe Abbildung).
Um eine optimale Bildqualität zu erhalten, schließen Sie das Gerät,
das RGB-Signale liefert (digitaler Decoder, Spielkonsolen, gewisse
DVD-Laufwerke, usw.) an die EXT1-Buchse, und das Gerät, das S-
VHS-Signale liefert (S-VHS und Hi-8 Videorecorder, DVD mit
S-VHS-Ausgang) an die EXT2-Buchse an.Alle anderen Geräte können
beliebig an die EXT1-bzw. EXT2-Buchse angeschlossen werden.
Wahl der angeschlossenen Geräte
Drücken Sie die
EXT2-Buchse), und
wählen (gemäß Modell).
Die meisten Geräte (Decoder,Videorecorder) übernehmen selbst die
Umschaltung.
AV in
AV 3
S-VIDEO
Audio Out VGA In DVI In
Audio Out Audio In
µ
Taste, um , /
EXT1 EXT2
für Anschlüsse an der Vorderseite zu
AV/S-VHS
Audio In
VGA In
ñ
drücken.
(S-VHS Signale der
S-VHS2
