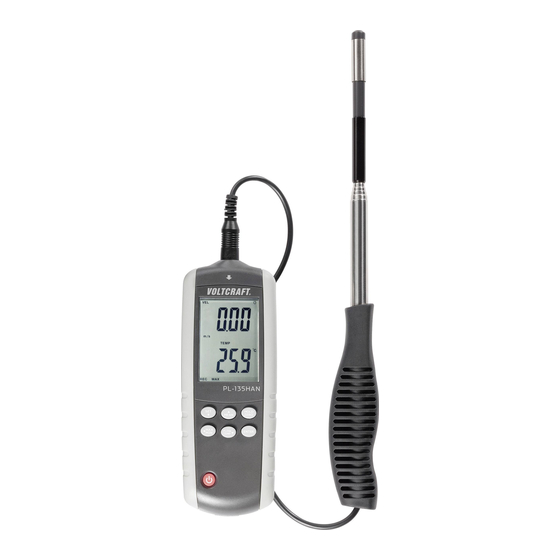

VOLTCRAFT PL-135 HAN Bedienungsanleitung

Hitzdraht-anemometer
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

PL-135 HAN HITZDRAHT-ANEMOMETER
BEDIENUNGSANLEITUNG
PL-135 HAN HOT-WIRE ANEMOMETER
OPERATING INSTRUCTIONS
PL-135 HAN ANÉMOMÈTRE À FIL CHAUD
MODE D'EMPLOI
PL-135 HAN HITTEDRAAD-ANEMOMETER
GEBRUIKSAANWIJZING
Best.-Nr. / Item No. / N° de commande / Bestnr.:
283971
Seite 3 – 20
Page 21 – 38
Page 39 – 56
Pagina 57 – 74
Version 08/14
Inhaltsverzeichnis
loading

Verwandte Anleitungen für VOLTCRAFT PL-135 HAN

Inhaltszusammenfassung für VOLTCRAFT PL-135 HAN

  • Seite 1 PL-135 HAN HITZDRAHT-ANEMOMETER Seite 3 – 20 BEDIENUNGSANLEITUNG PL-135 HAN HOT-WIRE ANEMOMETER Page 21 – 38 OPERATING INSTRUCTIONS PL-135 HAN ANÉMOMÈTRE À FIL CHAUD Page 39 – 56 MODE D’EMPLOI PL-135 HAN HITTEDRAAD-ANEMOMETER Pagina 57 – 74 GEBRUIKSAANWIJZING Best.-Nr. / Item No. / N° de commande / Bestnr.:...
  • Seite 2 Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 3.

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Seite 1. Einführung ......................4 2. Bestimmungsgemäße Verwendung ...............5 3. Bedienelemente .....................6 4. Displayelemente .....................7 5. Zeichenerklärung....................8 6. Sicherheitshinweise ....................8 7. Lieferumfang ......................11 8. Akku aufladen.......................11 9. Inbetriebnahme ....................11 10. Einstellungen ......................14 11. Software .......................16 12. Wartung und Reinigung ..................17 13.

  • Seite 4: Einführung

    ® einem fast unschlagbar günstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit. Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen Voltcraft - Produkt! ® Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen...

  • Seite 5: Bestimmungsgemäße Verwendung

    2. BESTIMMUNgSgEMäSSE VERWENDUNg Das Produkt dient zur Messung von Lufttemperatur, Luftgeschwindigkeit und Volumenstrom über einen externen, kabelgebundenen Teleskop-Hitzdrahtsensor mit Thermistor. Das Produkt eignet sich für den Einsatz im Heizungs-, Klima- und Lüftungsbereich. Die Messdaten werden auf dem LC-Display angezeigt. Bei Anschluss des Produkts an einen Computer können die Messwerte über die enthaltene Software in Form eines Graphen dargestellt und in ein Textdokument exportiert werden.

  • Seite 6: Bedienelemente

    3. BEDIENELEMENTE...

  • Seite 7: Displayelemente

    8 Taste FLOW TEMP 1 Sensorkopf 2 Schutzhülse 9 Taste MAX MIN 3 Griffbereich 10 Taste SET 4 Teleskop-Hitzdrahtsensor 11 Taste MEAN 12 Taste HOLD ZERO 5 Mini-USB-Buchse 6 Taste Ein/Aus 13 LC-Display 7 Taste ENTER 14 Sensoranschluss 4. DISPLAyELEMENTE Displayelement Bedeutung Batteriesymbol...

  • Seite 8: Zeichenerklärung

    5. ZEICHENERkLäRUNg Ein Ausrufezeichen in einem Dreieck zeigt wichtige Anweisungen in dieser Anleitung, die unbedingt befolgt werden müssen. Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung der elektrischen Sicherheit des Geräts. Das „Pfeil“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.
  • Seite 9 - über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder - erheblichen Transportbelastungen ausgesetzt wurde. • Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt. • Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.
  • Seite 10 • Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus der Netzsteckdose. b) Akkus • Der Akku ist im Produkt fest eingebaut, Sie können den Akku nicht wechseln. • Beschädigen Sie den Akku niemals. Durch Beschädigung der Hülle des Akkus besteht Explosions- und Brandgefahr! Die Hülle des LiPo-Akkus besteht nicht wie bei herkömmlichen Batterien/Akkus (z.B.

  • Seite 11: Lieferumfang

    7. LIEFERUMFANg • Messgerät • USB-Netzteil • Teleskop-Hitzdrahtsensor • USB-Kabel • Software-CD • Koffer • Bedienungsanleitung 8. AkkU AUFLADEN 1. Verbinden Sie den Mini-USB-Stecker des USB-Kabels mit der Mini-USB-Buchse (5) des Messgeräts. 2. Verbinden Sie den USB-A-Stecker des USB-Kabels mit der USB-Buchse einer USB- Spannungsquelle (z.B.
  • Seite 12 4. Drücken Sie die Taste Ein/Aus (6), um das Produkt einzuschalten. Für einen kurzen Moment leuchten alle Displayelemente auf. Danach läuft ein Countdown für acht Sekunden. Nach Ablauf des Countdowns ist das Messgerät betriebsbereit. 5. Halten Sie den Sensorkopf (1) in den zu messenden Bereich. Die Echtzeit- Messwerte erscheinen auf dem Display (13): - Obere Displayhälfte: Luftgeschwindigkeit (VEL) - Untere Displayhälfte: Volumenstrom (FLOW) oder Temperatur (TEMP)

  • Seite 13: Mean-Funktion (Durchschnittswert)

    c) MEAN-Funktion (Durchschnittswert) Sie können den Durchschnittswert in Abhängigkeit der Messwert-Anzahl oder des Mess-Zeitraums ermitteln. Messwert-Anzahl 1. Drücken Sie während des Messvorgangs die Taste MEAN (11). Am unteren Rand des Displays (13) erscheint der Indikator Mean. 2. In der unteren Displayhälfte erscheint der Echtzeit-Messwert. Drücken Sie wiederholt die Taste FLOW TEMP (8), um zwischen der Anzeige der Temperatur, der Luftgeschwindigkeit und des Volumenstroms zu wechseln.

  • Seite 14: Einstellungen

    d) HOLD-Funktion • Drücken Sie während des Messvorgangs die Taste HOLD ZERO (12), um die aktuellen Messwerte auf dem Display (13) einzufrieren. Im oberen Bereich des Displays erscheint der Indikator HOLD. • Drücken Sie erneut die Taste HOLD ZERO, um wieder zur Anzeige der Echtzeit- Messwerte zurückzukehren.
  • Seite 15 Menüpunkt Auswahlmöglichkeiten unit TEMP ºC (Grad Celsius) (Temperatur-Einheit) ºF (Grad Fahrenheit) m/s (Meter pro Sekunde) ft/min (Fuß pro Minute) unit VEL km/h (Kilometer pro Stunde) (Luftgeschwindigkeits-Einheit) MPH (Meilen pro Stunde) knots (Knoten) unit FLOW CFM (Kubikfuß pro Minute) (Volumenstrom-Einheit) CMM (Kubikmeter pro Minute) (Quadratzoll) unit AREA (Quadratmeter)

  • Seite 16: Software

    b) Luftstrom-Querschnittsfläche 1. Navigieren Sie zum Menüpunkt AREA und drücken Sie die Taste ENTER (7). Die vier Ziffern in der unteren Displayhälfte (13) beginnen zu blinken. 2. Drücken Sie wiederholt die Taste MAX MIN (9), um die Anzahl der Dezimalstellen festzulegen.

  • Seite 17: Messgerät An Pc Anschließen

    b) Messgerät an PC anschließen 1. Verbinden Sie den Mini-USB-Stecker des USB-Kabels mit der Mini-USB-Buchse (5) des Messgeräts. 2. Verbinden Sie den USB-A-Stecker des USB-Kabels mit einem freien USB-Port des Computers. 3. Drücken Sie die Taste Ein/Aus (6), um das Produkt einzuschalten. 4.

  • Seite 18: Entsorgung

    13. ENTSORgUNg a) Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Lassen Sie den eingebauten Akku vor der Entsorgung von einem Fachmann entfernen. b) Batterien / Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet;...

  • Seite 19: Technische Daten

    14. TECHNISCHE DATEN a) Allgemein Interner Akku ......LiPo / 3,7 V / 1000 mAh Stromaufnahme ......ca. 60 – 120 mA (Betrieb) Messintervall .......ca. 0,8 s Betriebsbedingungen ....0 bis +50 ºC, <80 % rF Lagerbedingungen ......-10 bis +60 ºC, <80 % rF Teleskop-Länge ......32 –...

  • Seite 20: Auflösung

    m/s = Meter pro Sekunde km/h = Kilometer pro Stunde ft/min = Fuß pro Minute MPH = Meilen pro Stunde knots = Knoten d) Temperatur Einheit Messbereich Auflösung genauigkeit ºC 0 bis +50 ±1 ºF +32 bis +122 ±1,8 e) Volumenstrom Einheit Messbereich Auflösung...

  • Seite 76: Legal Notice

    Impressum Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
