Geräteposition an der Wand festlegen, dabei Anbrin-
gunshöhe beachten (s. o.).
ANWENDERHINWEIS
Schrauben und Dübel gehören zum Liefer-
umfang.
Rückwand [5] des Regelgerätes montieren.
2.5
Leitungsverlegung
ANWENDERHINWEIS
Leitungen in die Nähe des zugehörigen
Moduls einführen und senkrecht verlegen.
Bei Logamatic 4121 am Leitungsplan [1]
orientieren. Der Leitungsplan ist oberhalb
der Kabelschellen aufgeklebt ist.
LEBENSGEFAHR
durch elektrischen Strom!
WARNUNG!
Die Gefahr einer Spannungsver-
schleppung zwischen 230 V und Klein-
spannung durch unbeabsichtigtes Lösen
einer Ader an den Klemmen muss verhin-
dert werden.
Fixieren Sie deshalb die Leitungsadern
jeder Leitung gegenseitig (z. B. mit Ka-
belbindern) oder isolieren Sie den Lei-
tungsmantel nur sehr kurz ab.
Leitungen kurz oberhalb der Kabelschellen [2] ab-
manteln.
Leitungen einlegen und mit Kabelschellen befesti-
gen.
Kabelschellen mit eingelegter Leitung von oben in
die Schlitze des Rahmens einsetzen, so dass der
Steg des Hebels nach oben zeigt. Zugentlastung he-
runterschieben. Hebel nach oben umlegen.
-
Logamatic 412x
Änderungen aufgrund technischer Verbesserungen vorbehalten.

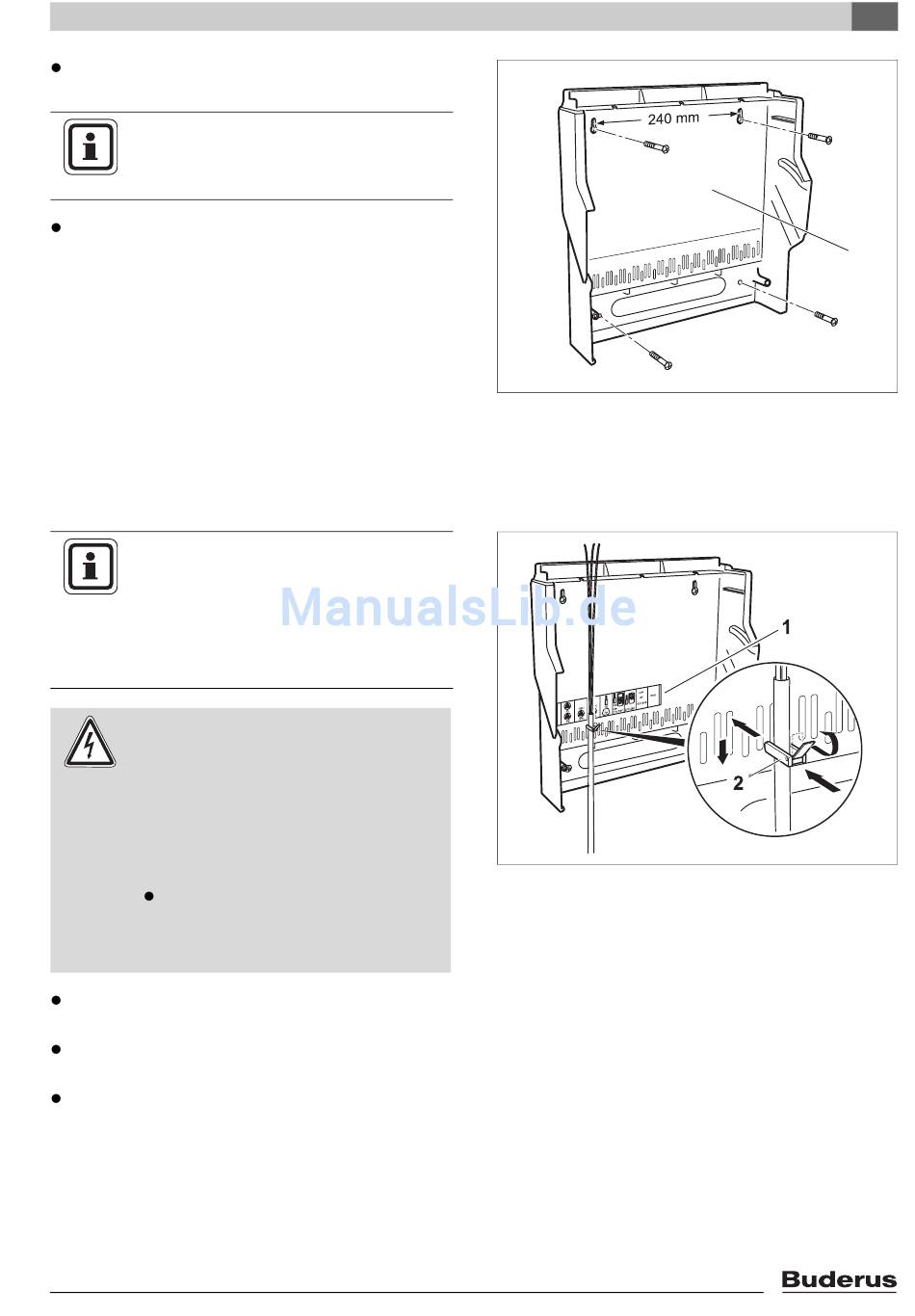

Bild 3
Rückwand montieren
5 Rückwand
Bild 4
Leitungen mit Kabelschellen verlegen
1 Leitungsplan
2 Kabelschelle
Montage
2
5
7
