Verdrahtung
An der Rückseite befinden sich die Anschlußklemmen für die
elektrische Verdrahtung.
1. Verwenden Sie zur Verdrahtung nur ein 2-adriges Kabel (Klin-
gelschlauchleitung YR 0.8 mm2) und spalten Sie es an den
Enden ca. 30 mm! Entfernen Sie ca. 10 mm Isolierung von
jedem Draht, um die Kupferdrähte freizulegen!
2. Lockern Sie die Schrauben der Anschlußklemmen mit einem
geeigneten Kreuzschlitzschraubendreher!
3. Verbinden Sie den Anschluß (1) des Gerätes (A) mit dem
Anschluß (1) des Gerätes (B).
4. Verbinden Sie den Anschluß (2) des Gerätes (A) mit dem
Anschluß (2) des Gerätes (B).
Hinweis
Werden die Anschlüsse vertauscht, funktioniert die Anlage
nicht!

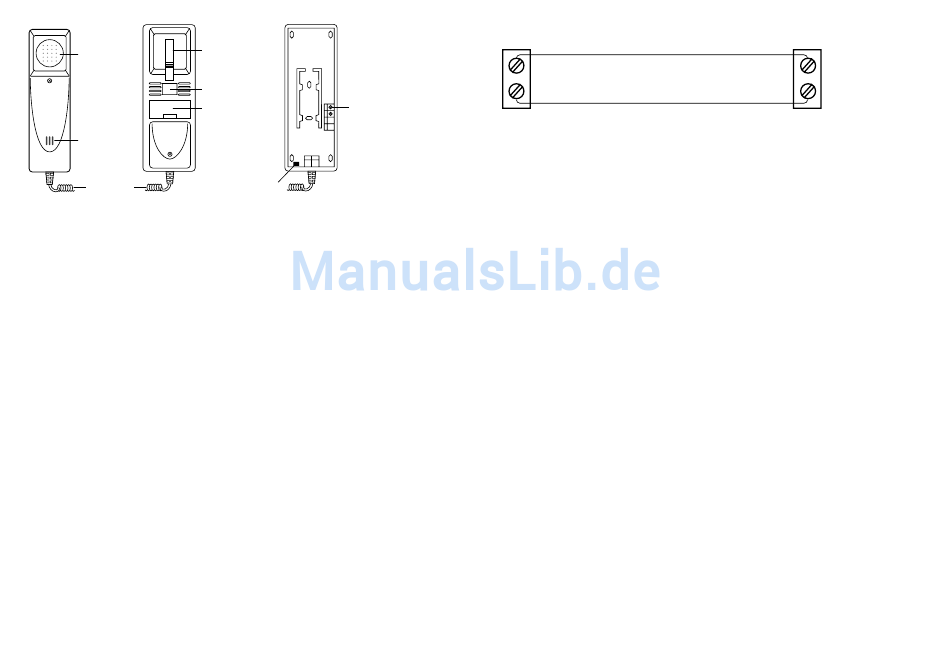

4
Taste-
Hörer auflegen
Ruftaste
Anschluß-
Batteriefach
terminal
Buchse für externe
Spannungsversorgung
5. Ziehen Sie die Schrauben der Anschlußklemmen wieder fest
an!
1
set (A)
2
Montage
Hinweis
Um eine Rückkopplung (Pfeifen) zu verhindern, halten Sie genü-
gend Abstand zwischen den einzelnen Telefonen!
Setzen Sie die Anlage niemals extremen Temperaturen (Hitze),
direkter Sonneneinstrahlung, Feuchtigkeit (im Badezimmer) aus,
da dies Schäden an der Anlage hervorrufen könnte!
1. Befestigen Sie den Wandhalter (ist an der Rückseite des Ge-
häuses aufgesteckt) mit geeigneten Schrauben und Dübeln an
der gewünschten Stelle! Hängen Sie anschließend das Telefon
wieder auf den Wandhalter!
Selbstverständlich ist die Anlage auch als Tischgerät geeignet.
In diesem Fall ziehen Sie einfach die Wandhalter von dem Ge-
häuse ab!
2. Öffnen Sie das Batteriefach an der Vorderseite, unter dem
Hörer, und legen Sie vier Mignonzellen( Best.-Nr.: 26 38 93)
(pro Gerät werden 4 Stück benötigt) á 1,5 Volt polungsrichtig
(„+" und „-") in das Batteriefach und schließen Sie dann das
Batteriefach wieder!
Hinweis
Batterien gehören nicht in Kinderhände!
1
set (B)
2
5
