1
EINSATZBEREICH .......................................................................... 3
2
BESCHREIBUNG DER TEILE ......................................................... 3
3
VERZEICHNIS DES VERPACKUNGSINHALTS ............................ 3
4
ERKLÄRUNG DER SYMBOLE ....................................................... 4
5
ELEKTROWERKZEUGE ................................................................. 4
5.1
Arbeitsplatz ............................................................................................................. 4
5.2
Sicherheit von Personen ........................................................................................ 4
5.3
Der Gebrauch und die Pflege von Elektrowerkzeugen ......................................... 5
5.4
Service ..................................................................................................................... 5
6
SICHERHEITSHINWEISE KRAFTSTOFF ....................................... 6
7
KRAFTSTOFF .................................................................................. 6
7.1
Benzin-/Öl-Mischung .............................................................................................. 6
7.1.1
Benzin-Öl-Mischung ansetzen ................................................................................... 6
7.2
Tanken ..................................................................................................................... 7
7.3
Kraftstoff lagern ...................................................................................................... 7
8
BEDIENUNG .................................................................................... 7
8.1
Motor starten ........................................................................................................... 7
8.1.1
Kaltstart .................................................................................................................... 8
8.1.2
Warmstart ................................................................................................................. 9
8.2
Motor stoppen ......................................................................................................... 9
8.3
Einstellung des hinteren Griffs ändern .................................................................. 9
8.3.1
Winkel verstellen ....................................................................................................... 9
8.3.2
Senkrechter Betrieb ................................................................................................ 10
9
WARTUNG UND PFLEGE ............................................................. 10
9.1
Schneidblatt ölen .................................................................................................. 11
9.2
Gasfeststeller ........................................................................................................ 12
9.3
Luftfilter ................................................................................................................. 12
9.4
Luftkühlung ........................................................................................................... 12
9.5
Zündkerze .............................................................................................................. 13
9.6
Getriebe ................................................................................................................. 13
Copyright © 2010 VARO
POW6127
P a g e
| 1
DE
www.varo.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Powerplus POW6127
Inhaltszusammenfassung für Powerplus POW6127
-
Seite 1: Inhaltsverzeichnis
POW6127 EINSATZBEREICH ................3 BESCHREIBUNG DER TEILE ............3 VERZEICHNIS DES VERPACKUNGSINHALTS ......3 ERKLÄRUNG DER SYMBOLE ............4 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE ..............4 Arbeitsplatz ......................4 Sicherheit von Personen ..................4 Der Gebrauch und die Pflege von Elektrowerkzeugen ......... 5 Service ........................ - Seite 2 POW6127 Schalldämpfer ....................... 13 9.7.1 Nach 100 Betriebsstunden ..................13 9.7.2 Maßnahmen vor dem Einlagern ................14 REINIGEN ..................14 EINLAGERN ................... 14 INBETRIEBNAHME NACH LÄNGERER LAGERZEIT ....14 TECHNISCHE DATEN ..............15 KUNDENDIENST ................15 FEHLERBESEITIGUNG ..............15 GARANTIE ..................16 UMWELT ..................
-
Seite 3: Einsatzbereich

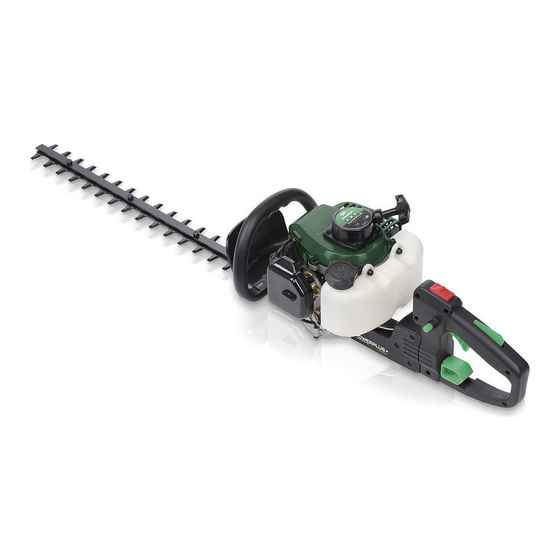

POW6127 HECKENSCHERE 22,5 CCM POW6127 1 EINSATZBEREICH Die Heckenschere darf nur zum Schneiden von Hecken, Büschen und Sträuchern benutzt werden. Ein anderweitiger, nicht in dieser Gebrauchsanweisung angegebener Gebrauch, kann die Schere beschädigen oder den Benutzer ernsthaft verletzen, und wird daher ausdrücklich von der Aufzählung der möglichen Anwendungen ausgeschlossen. -
Seite 4: Erklärung Der Symbole
POW6127 4 ERKLÄRUNG DER SYMBOLE In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet: Achtung: Verletzungsgefahr oder Bei Staubentwicklung: mögliche Beschädigung Atemschutzmaske tragen des Elektrowerkzeuges. Das Gerät nicht bei Regen oder Vor Gebrauch bei feuchten Bedingungen Bedienungsanleitung betreiben. Gefahr eines... -
Seite 5: Der Gebrauch Und Die Pflege Von Elektrowerkzeugen
POW6127 Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Verletzungsrisiko. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. -
Seite 6: Sicherheitshinweise Kraftstoff
POW6127 6 SICHERHEITSHINWEISE KRAFTSTOFF Warnhinweis: Seien Sie beim Umgang mit Kraftstoff immer besonders vorsichtig, denn dieser ist leicht entflammbar, und die Dämpfe sind explosiv! Die nachstehenden Sicherheitshinweise müssen immer eingehalten werden: Nur einen geprüften Behälter/Kanister verwenden. Bei laufendem Motor nie den Tankdeckel abnehmen oder das Gerät betanken. Die Auspuffanlage des Geräts muss sich vor dem Tanken ausreichend abgekühlt haben. -
Seite 7: Tanken
POW6127 Tanken Zuerst den Motor abschalten. Beim Tanken darf der Motor nicht mehr laufen. Das Gerät muss einen ausreichenden Sicherheitsabstand zu offenem Feuer aufweisen. Nicht rauchen. Öl und/oder Benzin nicht verspritzen. (Denken Sie an die Folgen für die Umwelt!) Evtl. -
Seite 8: Kaltstart
POW6127 8.1.1 Kaltstart Bei kaltem Motor – oder wenn der Betrieb für mindestens 5 Minuten unterbrochen wurde – oder nach dem Tanken. Den Zündschalter (1) auf "I" stellen. Die Einspritzpumpe (2) ca. 7-10 Mal betätigen, bis Kraftstoff an die Pumpe gelangt ist. -
Seite 9: Warmstart
POW6127 8.1.2 Warmstart Beim Neustart des noch warmen Motors den Choke auf “ ” stellen, und ansonsten die oben beschriebenen Schritte zum Starten befolgen. Wenn der Motor sich nicht starten lässt, die Zündkerze (bei abgestellter Zündung!) herausnehmen und reinigen bzw. trocknen. -
Seite 10: Senkrechter Betrieb
POW6127 8.3.2 Senkrechter Betrieb Bei nach rechts geschwenktem hinteren Griff halten Sie den Griff hinten mit der rechten Hand und den Griff vorn mit der linken Hand fest. Bei nach links geschwenktem hinteren Griff halten Sie den Griff hinten mit der linken Hand und den Griff vorn mit der rechten Hand fest. -
Seite 11: Schneidblatt Ölen
POW6127 Rippen des Zylinders, Reinigen Lufteinlass für Kühlung Auspuff, Funkenfäng Reinigen Schalldämp Gasgriff, Funktion Zündschalt prüfen Bei Bedarf Schneid- oder Fehler elemente auswechsel Getriebe Schmierfett Anziehen, Schrauben, bei Bedarf Ausgenommen: Muttern, auswechsel Einstellschrauben Bolzen Warnhinweis: Vor allen Wartungs- und Pflegearbeiten am Gerät, und vor allen Reparaturen muss der Motor abgestellt worden sein und sich ausreichend abgekühlt haben. -
Seite 12: Gasfeststeller
POW6127 Gasfeststeller Warnhinweis: Das Gerät darf nicht in Betrieb genommen werden, wenn der Gasfesteller defekt ist. Die Sicherheitssperre des Gasfestellers (1) verhindert das unerwünschte Gasgeben. Wenn die Sicherheitssperre durch Drücken betätigt wird, kann zum Beschleunigen Gas gegeben werden. Sicherheitssperre: Wenn die Sicherheitssperre nicht betätigt wird, darf sich der Gasgriff nicht bewegen können. -
Seite 13: Zündkerze
POW6127 Zündkerze Startschwierigkeiten und Fehlzündungen sind oft auf eine verunreinigte Zündkerze zurückzuführen. Reinigen Sie deshalb die Kerze regelmäßig, und ersetzen Sie sie bei Bedarf. Wichtiger Hinweis: Achten Sie beim Abnehmen des Zündkerzensteckers darauf, dass die Abdichtung des Kerzensteckers nicht beschädigt wird. -
Seite 14: Maßnahmen Vor Dem Einlagern
POW6127 9.7.2 Maßnahmen vor dem Einlagern Am Gerät befindliches Restbenzin bzw. Öl mit einem Lappen sorgfältig abwischen. Benzintank durch Ablaufen entleeren. Dann die Maschine mit dem Restbenzin laufen lassen, bis der Motor von selbst ausgeht. Die Zündkerze herausnehmen, und 1-2 ccm reines Zweitakt-Mischöl in den Zylinder geben. -
Seite 15: Technische Daten
POW6127 13 TECHNISCHE DATEN Motor Luftgekühlter 2-Takt-Motor Hubraum 22,5 ccm Schneidblatt Als Doppelblatt ausgelegt Schnittlänge 520mm Gesamtlänge 600mm Schneidgeschwindigkeit 2000r/min Schneidtiefe 21mm Messerabstand 20mm Nennleistung 650W Mischungsverhältnis 2-Takt-Mischöl:Benzin 1:25 Starter Starterseil mit Rückführung Inhalt Benzintank 650 ml 14 KUNDENDIENST Beschädigte Schalter müssen von unserer Kundendienstwerkstatt ersetzt werden. -
Seite 16: Garantie
POW6127 Keine Leistung Vergaser falsch Vergaser vom Kundendienst unter Last. eingestellt. einstellen lassen. Zu alter oder falsch Alten Kraftstoff ablassen und Tank gemischter Kraftstoff. neu befüllen. Luftfilter Filter reinigen oder ersetzen. verschmutzt/verstopft. Zündkerze reinigen und einstellen Zündkerze oder ersetzen. verschmutzt/verrußt. -
Seite 17: Konformitätserklärung
POW6127 18 KONFORMITÄTSERKLÄRUNG Hiermit erklären wir, VARO N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät Bezeichnung des Geräts: Heckenschere 22,5 ccm Marke: POWERplus Modell-Nr.: POW6127 aufgrund seiner Konzeption und seiner Bauart sowie in der von uns in Umlauf gebrachten Ausführung den einschlägigen, grundlegenden EG-Richtlinien auf der Grundlage der...
