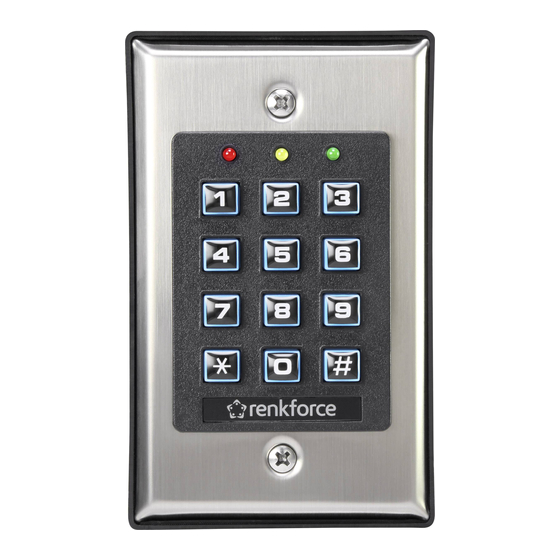

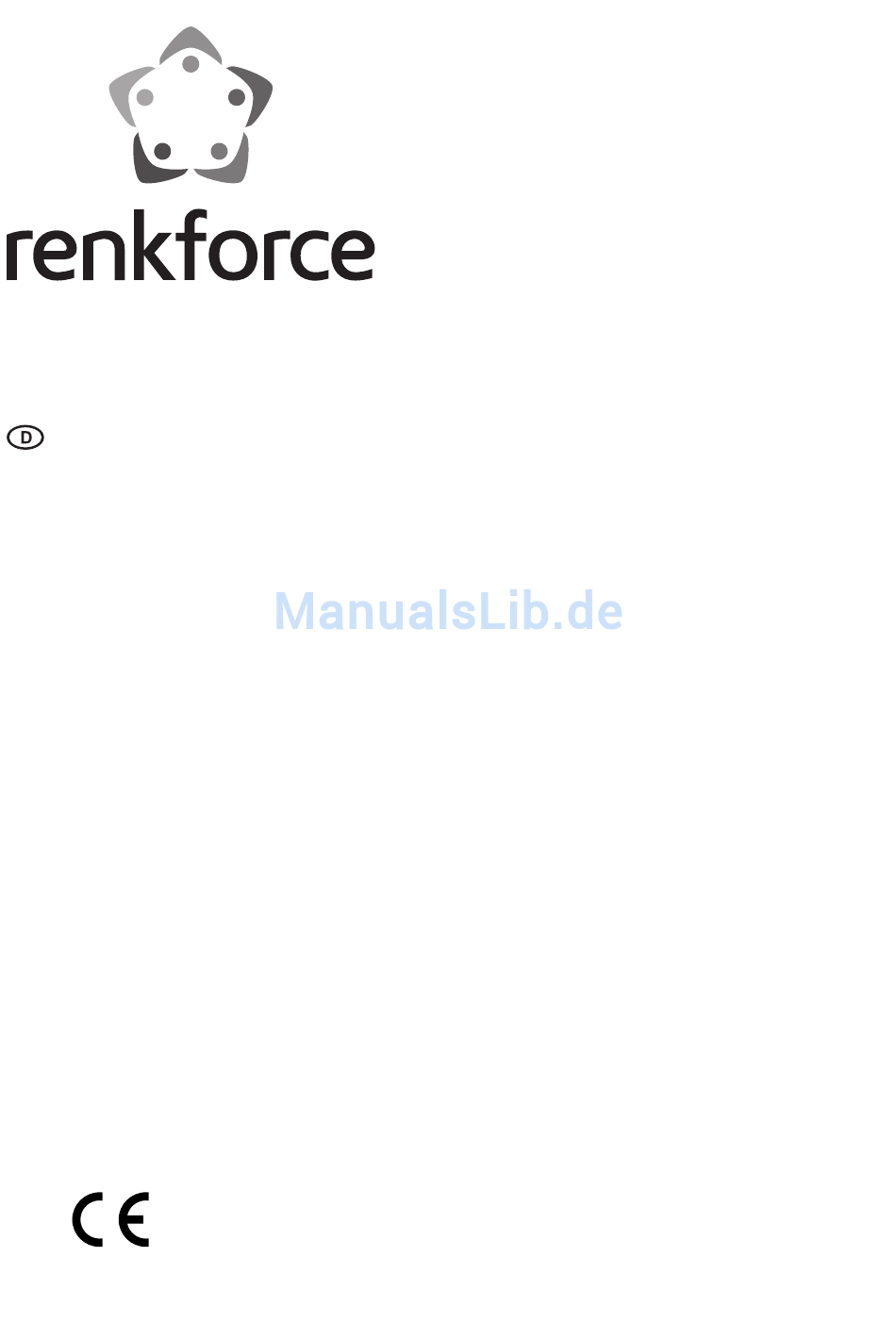

- Seite 1 Bedienungsanleitung 2-Kanal-Codeschloss Best.-Nr. 1560346...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Einführung ...........................4 2. Symbol-Erklärung ........................4 3. Bestimmungsgemäße Verwendung ..................5 4. Lieferumfang ........................5 5. Sicherheitshinweise ......................6 6. Montage ..........................7 7. Elektrischer Anschluss ......................8 8. LED Anzeigen ........................12 9. Statustöne und LED-Lichtsignale ..................13 10. Übersicht ...........................14 11. Einstellungen und Programmierung ..................20 a) Start und Ende des Programmiermodus ..............20 b) Programmierung eines neuen Mastercodes ..............21 c) Zurücksetzen des Systems ..................22... - Seite 3 Seite o) Statustöne ........................35 p) LED Lichtsignale ......................36 q) Verzögerung der Türöffnung ..................36 Warnung bei dauerhaft geöffneter Tür ...............37 12. vereinfachte Softwareversion ....................38 a) Programmiermodus mit dem Master Code starten ............38 b) System zurücksetzen auf die vereinfachte Softwareversion ........39 c) Code Eingänge ......................39 13.
-
Seite 4: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinwei- se zur Inbetriebnahme und Handhabung. -
Seite 5: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Verwendung Das Produkt ist ein eigenständiges digitales Codeschloss für Installationen im privaten und kommerziellen Bereich. Es ist hauptsächlich für autarke Schließ- und Verriegelungssysteme mit einer Betriebsspannung von 12 V vorgesehen. Das Codeschloss ist mit nahezu jedem elektri- schem Schließsystem kompatibel. Außerdem lässt es sich einfach in bestehende Sicherheits- systeme und Maschinen integrieren. -
Seite 6: Sicherheitshinweise
5. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Bei Sach- und Personenschäden, die durch Nichtbeachten der Bedienungsanleitung und der Sicherheitshinweise oder durch unsachgemäße Handhabung verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie! •... -
Seite 7: Montage
6. Montage • Überprüfen Sie den Montageort auf Leitungen und Kabel unter der Oberfläche. Diese können durch Bohrungen beschädigt werden. Schalten Sie die Leitungen spannungsfrei, und sichern Sie diese gegen Wiederein- schalten. Prüfen Sie die Litzen auf Spannungsfreiheit. Achten Sie darauf, die Eingangs- und Ausgangsleitungen nicht kurzzuschließen. Hal- ten Sie die Leitungen voneinander getrennt. Schalten Sie vor dem Herstellen jeglicher Verbindungen die Stromversorgung ab. -
Seite 8: Elektrischer Anschluss
7. Elektrischer Anschluss Verbinden Sie die 16 Kabel des Codeschlosses nach dem folgenden Schema. Alternativ können Sie die Stiftleiste lösen und einen eigenen Steckverbinder direkt mit der Platine verbinden. Auf der Platine befinden sich zusätzlich 6 Schraubkontakte (T1: offen, T2-4, T5-7) führen Sie in diese die vorgesehenen Kabelenden ein und ziehen Sie die Schrauben fest an. - Seite 9 T2-T3: Ausgang 1 - Türverriegelung: Verbinden Sie die Türverriegelung direkt mit diesen Eingängen. Achten Sie auf korrekte Polarität von Terminal 2 (-) und Terminal 3 (+). Dieser Anschluss liefert einen maximalen Strom von 3A bei 12V/DC. Standardmäßig (default) ist dieser Ausgang „Fail-Secure“ - weiterhin geschlos- sen beim Abfall der Versorgungsspannung.
- Seite 10 1-2: Manipulationsüberwachung: Geschlossener Kontakt zwischen Pin 1 und Pin 2 im normalen Betrieb. Wird das Gerät geöffnet, wird der Kontakt unterbrochen. Die Kontakte können in ein 24 h Überwachungssystem integriert werden - zur übergreifenden Überwachung. Die Anschlüsse können unangeschlossen bleiben. 3-4, 5-6, 7: Tür-LED, Alarm-LED, Hilfs-LED: Frei belegbare LEDs;...
- Seite 11 13: Sperreingang: Solange dieser Eingang auf GND(-) gezogen wird, wird die Änderung durch Aktivierung des Türöffners oder der Codeingabe der Nutzergruppe 1 unterdrückt. Dieser Eingang eignet sich für die Verwendung mehrerer Codeschlösser für eine Türverriegelung und wird z.B. mit Ausgang 14 verbunden.
-
Seite 12: Led Anzeigen
8. LED Anzeigen Am Codeschloss befinden sich insgesamt 4 LEDs. Davon ist eine als Status, zwei zur freien Belegung. Eine weitere LED kann per Steckkontakt (Jumper) entweder frei belegt werden oder zeigt eine Code- Falscheingabe der Nutzergruppe 1 an. Beachten Sie, dass es sich bei MAIN (Haupt-) / Auxiliary (Hilfs-) LED um eine DualeLED handelt (im selben Bauteil). Main/Haupt-LED (Grün): Diese LED zeigt einen Status an. -
Seite 13: Statustöne Und Led-Lichtsignale
9. Statustöne und LED-Lichtsignale Der interne Summer und die MAIN (Haupt-) LED geben standardmäßig die folgenden Signale aus: Status Tonsignal* Lichtsignale Programmiermodus - - - Dauerleuchten Korrekt eingegebener 1 Signaltöne 1 Lichtsignal Schlüssel Korrekt eingegebener Code 2 Signaltöne 2 Lichtsignale Inkorrekte Codeeingabe 5 Signaltöne 5 Lichtsignale... -
Seite 14: Übersicht
10. Übersicht Das Produkt hat standardmäßig den Mastercode 0000. Bei erstmaliger Nutzung des Produkts müssen Sie diesen Mastercode verwenden. Ändern Sie anschließend den Mastercode! A) Programmiermodus mit dem Master Code starten Eingabe Mastercode Bestätigen Kommentar xxxx Starten Sie den Programmiermodus B) System zurücksetzen - Installateursbereich Rücksetzungscode Bestätigen... -
Seite 15: Programmier-Benutzer Id Einstellung
2) Eingabe Super User Code Programmier- Codeeingabe Bestätigen Kommentare einstellung 4 - 8 Ziffern Multitask Code des Eigentümers 3) Eingabe Notfall Codes Programmier- Benutzer ID Codeeingabe Bestätigen Kommentare einstellung 0 bis 9 4 - 8 Ziffern 10 Notfallcodes um den Notfallausgang und Aus- gang 1 gleichzeitig zu aktivieren und „Nutzer in... - Seite 16 D) Konfiguration der Ausgangsmodi Programmier- Dauer Bestätigen Kommentare einstellung 1 bis 999 Ausgang 1, aktueller Modus von 1 bis 999 Sekunden beibehalten Ausgang 1, Start/Stop (Kippschalter) Ausgang 1, Start/Stop (Kippschalter) mit 2-Ziffer-Startcode Ausgang 1, Start/Stop (Kippschalter) mit 3-Ziffer-Startcode 1 bis 999 Ausgang 2, aktueller Modus von 1 bis 999 Sekunden beibehalten Ausgang 2, Start/Stop (Kippschalter)
-
Seite 17: Programmier-Funktion-Bestätigen Einstellung
F) Falsche Codeeingabe und Berichterstattung Programmier- Schließ- Bestätigen Kommentare einstellung modus 10 falsche Eingaben hintereinander: das Keypad wird für 30 Sekunden gesperrt. 10 falsche Eingaben hintereinander: der Notfallausgang wird aktiviert. 5 bis 10 Das Keypad wird für 15 Minuten gesperrt, wenn der Code zu oft falsch eingegeben wurde (wählbar zwischen 5 und 10 mal). - Seite 18 I) Bestätigung der Nutzercodes Programmier- Funktion- Bestätigen Kommentare einstellung code Manuelle Bestätigung des Nutzercodes über die # Taste. Es ist nicht notwendig, dass die Länge des Mastercodes mit der Länge der Usercodes übereinstimmt. Sie können eine beliebige Ziffernanzahl zwischen 4 und 8 Ziffern aufweisen Automatische Bestätigung des Nutzercodes.
-
Seite 19: Programmier-Funktion- Einstellung
L) Verzögerung der Türöffnung Programmier- Funktion- Bestätigen Kommentare einstellung code 0 bis 4 0 - deaktiviert 1 - Drücken, 5 Sekunden Verzögerung mit Warnung 2 - Drücken, 10 Sekunden Verzögerung mit Warnung 3 - Drücken und Halten, 5 Sekunden Verzö- gerung mit Warnung 4 - Drücken und Halten, 10 Sekunden Verzögerung mit Warnung... -
Seite 20: Einstellungen Und Programmierung
11. Einstellungen und Programmierung Voraussetzungen für die Programmierung • Das Keypad muss im Programmiermodus sein, um Einstellungen und Änderungen vorneh- men zu können • D ie Programmierung kann… . Alle Daten werden in einem nichtflüchtigen Speicher abgelegt und gehen beim Ausschalten nicht verloren • Unterbrechen Sie die Stromversorgung des Keypads während der Programmierung nicht. Anderenfalls kann ein Speicherfehler auftreten. -
Seite 21: Programmierung Eines Neuen Mastercodes
DAP Jumper - Überbrückung falls Sie den Mastercode vergessen haben Falls Sie ihren Mastercode vergessen haben, führen Sie einen Hardwarereset durch. Folgen Sie dazu den Anweisungen: 1. Trennen Sie das Keypad von der Spannungsversorgung 2. Verbinden Sie mit dem Steckkontakt den DAP von OFF zu ON 3. -
Seite 22: Zurücksetzen Des Systems
c) Zurücksetzen des Systems Manchmal kann es notwendig sein, alle Daten des Speichers ( außer des Mastercodes) zu löschen und das Keypad auf die herstellerseitigen Werte zurücksetzen. Dies kann notwendig sein, wenn die gespeicherten Daten nicht erreichbar sind oder der Eigentümer des Codeschlosses wechselt. Folgen Sie den unten stehenden Schritten: 1. - Seite 23 Unter Kapitel C-1 in der Übersicht finden Sie weitere Informationen zu den Nutzercodes Informationen zum manuellen und automatischen Bestätigungsmodus finden ebenfalls in der Übersicht Programmierbeispiele 1. Starten Sie den Programmiermodus mit dem Mastercode und bestätigen Sie mit der * Taste. Im Beispiel hier wird der Mastercode 3289 verwendet. 3 2 8 9 2. Programmieren Sie den Nutzercode 8321 für Ausgang 1. Im Beispiel hier wird die. Nutzer ID 01 gewählt.
-
Seite 24: Programmierung Des Super User Codes
e) Programmierung des Super User Codes Der Super User Code ist ein Multitask Code mit dem die drei Ausgänge 1,2 und 3 gleichzeitig aktiviert werden können. Außerdem kann mit diesem Code die Sonderfunktionen des Ausgang 1 genutzt werden Programmiereinstellung Super User Code Bestätigen 4 - 8 Ziffern •... - Seite 25 2. Schließen der Tür durch Ausgang 1 überschreiben Mit Ausgang 1 wird die Türverriegelung überwacht. Es ist möglich über eine Zeitspanne hinweg die Tür dauerhaft zu verriegeln, d.h. die Tür bleibt auch mit Code verschlossen. Das ist z.B in der Urlaubszeit sinnvoll.
-
Seite 26: Programmierung Des Notfallcodes
f) Programmierung des Notfallcodes Der Notfallcode schützt den Nutzer für den Fall, dass dieser gezwungen wird die Tür zu öffnen. Er funktioniert wie ein normaler Nutzercode und aktiviert Ausgang 1 zur Türöffnung. Gleichzeitig wird der Notfallausgang aktiviert, ohne dass dies angezeigt wird. Der Notfallausgang verständigt automatisch das Sicherheitspersonal oder ein Sicherheitssystem um den Vorfall zu melden. -
Seite 27: Programmierung Der Besuchercodes
Anwendung 1. Aktivieren Sie Ausgang 1 und den Notfallausgang mit dem vierstelligen Nutzercode. 3 3 5 7 2. Aktivieren Sie Ausgang 1 und den Notfallcode mit dem fünfstelligen Nutzercode. 2 3 9 8 0 3. Deaktivieren Sie den Notfallausgang mit einem normalen Nutzercode, in diesem Beispiel der 1357 1 3 5 7 Der Notfallausgang ist solange aktiviert, bis er über einen normalen Nutzercode oder den Super User Code deaktiviert wird. - Seite 28 Programmierbeispiel 1. Starten Sie den Programmiermodus mit dem Mastercode und bestätigen Sie mit der * Taste. Im Beispiel hier wird der Mastercode 3289 verwendet. 3 2 8 9 2. Programmieren Sie einen einmalig zu benutzenden Besuchercode 1378 mit der ID 0. 1 3 7 8 3.
-
Seite 29: Löschen Von Nutzercodes Und Weitere Funktionscodes
h) Löschen von Nutzercodes und weitere Funktionscodes Sie können einzelne Nutzercodes von einzelnen Personen löschen. Das betrifft beispielsweise Mitarbeitern, die das Unternehmen verlassen haben oder Personen, die kein Zutrittsrecht auf mehr das Gelände haben. Beispiele für das Löschen von Nutzercodes 1. -
Seite 30: I) Einstellungen Für Die Ausgänge 1,2 Und 3
i) Einstellungen für die Ausgänge 1,2 und 3 Die Ausgänge 1,2 und 3 können über verschiedene Optionen aktiviert bzw. deaktiviert werden: Programmiereinstellung Zeitdauer Bestätigen 1 - 999 Sekunden • Sie können über einen Zeitraum von 1 bis 999 Sekunden aktiviert werden. •... - Seite 31 • Programmiereinstellung 43, 53 und 63: Start/Stop Modus mit 3-Ziffern Startcode Die Ausgänge können mit den ersten drei Ziffern des Nutzercodes aktiviert werden. Zum deaktivieren benötigen Sie den gesamten Nutzercode. Beispiel: Nutzercode: 54321, Startcode: 543 Nutzercode: 927053, Startcode: 927 Programmierbeispiel 1.
-
Seite 32: Ausgang 1: Elektrische Schließsysteme
• der Start/Stop -Modus mit dem 2-Ziffern Startcode bzw. dem 3-Ziffern Startcode entspricht zwei Nutzercodes, die für Start bzw. Stop benötigt werden. So können Sie dem Personal beispielsweise den verkürzten Startcode zum aktivieren des Systems (z.B ein Alarmsystem) geben. Allerdings kann lediglich der Eigentümer das System deaktivieren. •... -
Seite 33: K) Mehrmalige Falscheingabe Des Codes
k) Mehrmalige Falscheingabe des Codes Das Keypad kann bei mehrmaliger Falscheingabe des Codes das Schließsystem verriegeln oder den Sicherheitsdienst über die Falscheingabe informieren, um vor unbefugten Zutritt zu verhindern. Sie haben mehrere Optionen bei mehrmaliger Falscheingabe des Codes: Programmiereinstellung Schließoptionen Bestätigen 1 - 2 Ziffern Codes der Schließoptionen bei mehrmaliger Falscheingabe des Codes... -
Seite 34: Türöffnung Ohne Freigabe
l) Türöffnung ohne Freigabe Das Keypad löst einen Alarm aus, sobald die Tür ohne Eingabe eines Nutzercodes oder Be- tätigung der Türöffnung geöffnet wird. Wird die Tür ohne Freigabe geöffnet, wird der Summer des Keypads und der Alarmausgang aktiviert. Der Alarmausgang verständigt automatisch das Sicherheitspersonal oder ein Sicherheitssystem um den Vorfall zu melden. -
Seite 35: N) Bestätigungsmodus
n) Bestätigungsmodus Die Eingabe des Nutzercodes kann entweder mit der # Taste oder automatisch nach Eingabe der letzten Ziffer bestätigt werden. Mit der manuellen Bestätigung über die # Taste wird das Auslesen der Länge des Nutzercodes erschwert. Programmiereinstellung Funktion Bestätigen 0 oder 1 Funktionsoptionen 0 Manueller Bestätigungsmodus (Standardeinstellung): zum Bestätigen muss nach Eingabe... -
Seite 36: P) Led Lichtsignale
p) LED Lichtsignale Die LED des Keypads leuchtet, sobald das Keypad im Standby ist. Da das LED Flackern in der Nacht als störend empfunden werden kann, ist es möglich die LED im Standby auszuschalten. Programmiereinstellung Funktion Bestätigen 0 oder 1 Funktionsoptionen 0 Die LED ist im Standby ausgeschalten. -
Seite 37: Warnung Bei Dauerhaft Geöffneter Tür
Programmier- und Anwendungsbeispiele 1. Starten Sie den Programmiermodus mit dem Mastercode und bestätigen Sie mit der * Taste. Im Beispiel hier wird der Mastercode 3289 verwendet. 3 2 8 9 2. Programmieren Sie eine Zeitverzögerung von 5 Sekunden: 3. Programmieren Sie Ausgang 1 so, dass der Knopf für die Türöffnung 5 Sekunden gedrückt und gehalten werden muss, bis die Tür geöffnet werden kann. -
Seite 38: Vereinfachte Softwareversion
12. vereinfachte Softwareversion Nutzer, die nur einen einzigen Nutzercode für jeden Ausgang und die Sonderfunktionen nicht benötigen, können eine vereinfachte Softwareversion nutzen. Mit dieser vereinfachten Soft- warefunktion werden keine Nutzer IDs gebraucht. Die vereinfachte Softwareversion ist für die Nutzer gedacht, die eine einfache Handhabung vorziehen und die Standardeinstellung des Key- pads nutzen. -
Seite 39: System Zurücksetzen Auf Die Vereinfachte Softwareversion
b) System zurücksetzen auf die vereinfachte Softwareversion Rücksetzungs- Bestätigen Kommentar code 8900 Das System wird zurückgesetzt. Alle gespeicherten Daten werden gelöscht, ausgenommen des Master Codes. c) Code Eingänge Eingabe Master Code und Benutzer Codes Programmier- Codeeingabe Bestätigen Kommentare einstellung 4 Ziffern Mastercode des Eigentümers um Programmmodus zu starten 4 Ziffern... - Seite 40 Dauer: • 00 = Code kann nur einmalig genutzt werden • 01 bis 99 = Code ist eine bestimmte Zeit lang gültig. Zeitlimit zwischen 1 und 99 Stunden Programmierbeispiele 1. Starten Sie den Programmiermodus mit dem Mastercode und bestätigen Sie mit der * Taste Herstellerseitig wird der Mastercode 0000 zur Auslieferung vorgegeben.
-
Seite 41: Applikationsbeispiele
13. Applikationsbeispiele a) Standardbedrahtung für ein einzelnes Codeschloss KABELBAUM 12 V/DC SPANNUNGS- VERSORGUNG TÜRÖFFNER • Schalten Sie die Diode (1N4004 - im Lieferumfang enthalten) mit dem Türschloss als Freilauf in Reihe. Platzieren Sie dabei die Diode möglichst nah am Schloss. Mit dem Abschalten einer Induktivität (Elektromagnet im Schloss) wird die freiwerdende Energie über die Diode geleitet. -
Seite 42: Standardbedrahtung Für Ein Einzelnes Codeschloss Mit Anbindung An Ein Übergeordnetes System
b) Standardbedrahtung für ein einzelnes Codeschloss mit Anbindung an ein übergeordnetes System KLEMMEN TÜRSENSOR ELEKTRISCHES SCHLIESSSYSTEM TÜRÖFFNER KABELBAUM WEISS/ORANGE NOTFALLCODE - AUSGANG GELB GRÜN LILA AUSGANG 2 BLAU ALARM AKTIVIERUNG UND WEISS/BRAUN DEAKTIVIERUNG GELB ROTE LED HELLBLAU FÜR ALARM STATUS ANZEIGE GRÜN GRÜNE LED GRAU... -
Seite 43: C) Standardbedrahtung Von Zwei Schliesssystemem Mit Zwei Codeschlössern
c) Standardbedrahtung von zwei Schliesssystemem mit zwei Code- schlössern KABELBAUM TÜR 1 TÜR SENSOR TÜR ÖFFNER SCHLIESS- SYSTEM ELEKTR. TÜR 2 SCHLIESS- SENSOR SYSTEM 12 V/DC SPANNUNGS- VERSORGUNG DIODE TÜRÖFFNER (ÖFFNET TÜR 1 VON INNEN) KABELBAUM TÜR 2 TÜR SENSOR TÜR ÖFFNER SCHLIESS-... -
Seite 44: Anwendungstipps Für Hilfsanwendungen
Ein kommunizierendes (inter-lock) System benötigt mindestens zwei Codeschlösser. In diesem Beispiel sind zwei DK-9523 so verschalten, dass jeweils Ausgang 13 mit Ausgang 14 des an- deren Codeschlosses verbunden wird. Für die fehlerfreie Funktionalität ist es wichtig, beide Geräte per Ausgang 15 zu verbinden und damit auf denselben GND (-) zu ziehen. Dadurch wird bei einer geöffneten Tür die Öffnung der anderen verhindert. -
Seite 45: B) Türsensor
b) Türsensor Mit einem Positionssensor (NC - typischerweise Magnetsensor) an der zu überwachenden Tür können die folgenden Funktionen realisiert werden: • Automatische Abschaltung der Öffnung Durch das Öffnen der Tür wird der Sensorkontakt unterbrochen. Obwohl der Voreingestellte Timer noch nicht abgelaufen ist, werden die Ausgänge der Türverriegelung abgeschalten - geschlossen. -
Seite 46: Keypad Eingabe
c) Keypad Eingabe Dieser NPN-Transistor (open-collector mit maximal 100 mA bei 24 V/DC) fungiert wahlweise zur Übermittlung der Betätigung von Knöpfen oder einem vorliegenden Alarm. Mit dem Jumper Key- Alarm kann am Gerät zwischen Keypad-Alarm (Betätigung eines Knopfes) und dem Alarm bei Türöffnung ohne Freigabe gewechselt werden. -
Seite 47: E) Ausgang 2
e) Ausgang 2 • Anschluss an eine NC Überbrückung • Nutzung der NO Ausgangskontakte zum Anschluss an ein Alarmsystem durch Überbrückung dieses NC Systems. • Setzen Sie den Ausgang per Programmiereinstellung 51 in den Start / Stop Modus. • Alarmsystem Aktivierung und Deaktivierung •... -
Seite 48: Ausgang 3
f) Ausgang 3 Dieser open-collector Ausgang eignet sich für Hilfssysteme. Er kann genutzt werden für Akti- vierung und Deaktivierung von Alarmsystemen, Eingabesystemen oder Sicherheitszonen etc. Auch kann ein Relay angesteuert werden, wodurch der Ausgang wie Ausgang 3 verwendet werden kann. Das Codeschloss verfügt damit über drei Vollwertige unabhängige Ausgänge. KABELBAUM EXTERNES RELAY... - Seite 49 Einzelnutzer ......J e 1 Nutzercode pro Ausgang und Sonderfunktionen, automati- sche oder manuelle Codeeingabe Nutzercode-Kombinationen Mehrere Benutzer ..... 111110000 mögliche Kombinationen (je Nutzercode 4-8 Zeichen frei programmierbar) Einzelnutzer ......10000 mögliche Kombinationen ( 4 Zeichen frei programmierbar) Eingänge / Sensoreingänge T4 Türöffner ......
- Seite 52 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Daten- verarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
