MODELLVARIANTEN

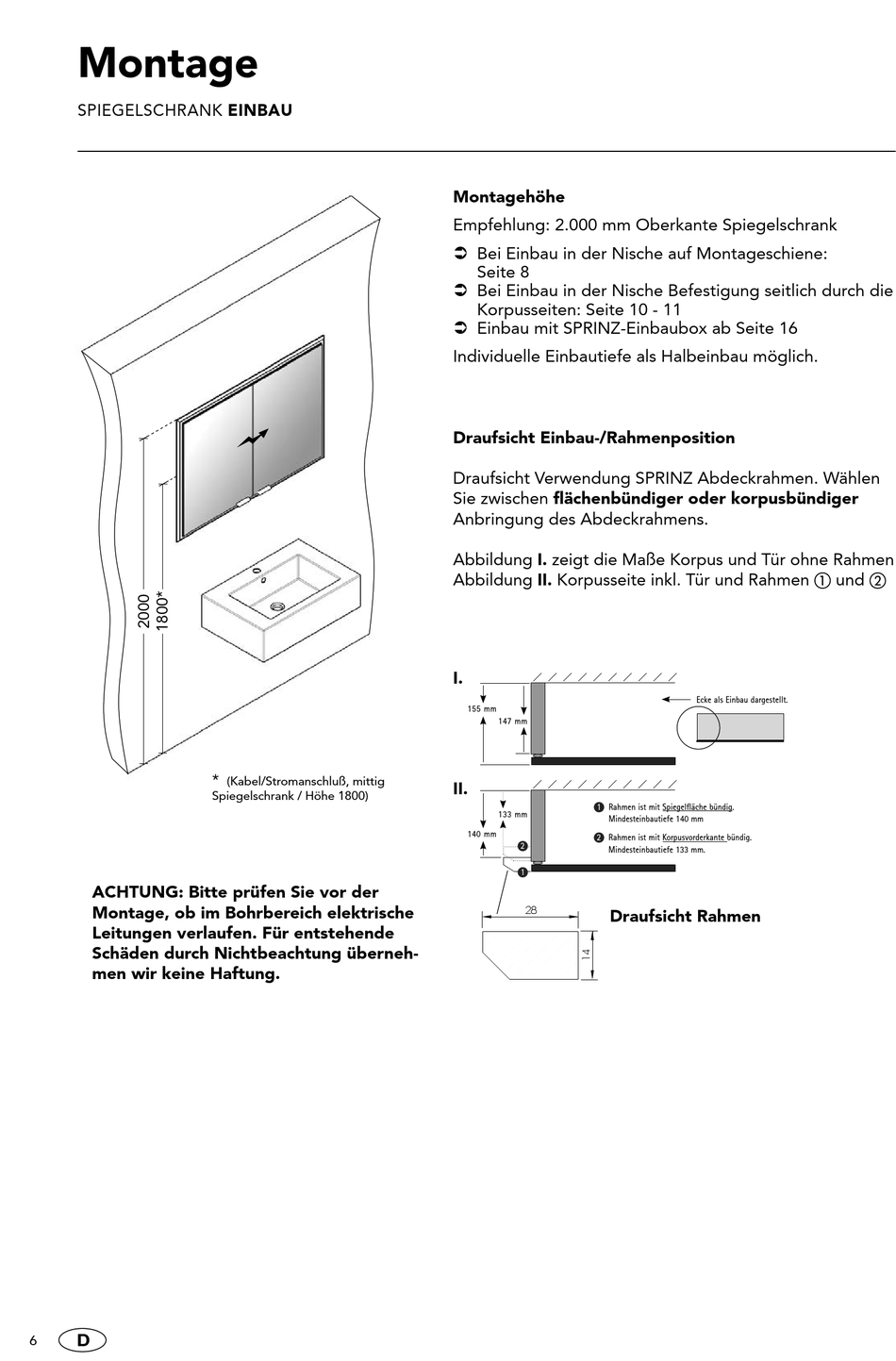

Montage
SPRINZ Elegant-Line
SPIEGELSCHRANK EINBAU
Modell 01
Modell 07
SPRINZ Classical-Line und SPRINZ Modern-Line
Modell 01
BELEUCHTUNG
Seitenansicht ohne Rückwandbeleuchtung
700 mm
Draufsicht Einbau / Rahmen
Tatsächliche Rahmenbreite Alu bzw. LED beträgt Nennmaß plus 60 mm,
in Breite und Höhe.
*
Spiegelschrank / Höhe 1800)
ACHTUNG: Bitte prüfen Sie vor der
Montage, ob im Bohrbereich elektrische
Leitungen verlaufen. Für entstehende
Schäden durch Nichtbeachtung überneh-
men wir keine Haftung.
4
6
Modell 02
Modell 03
Modell 08
Modell 02
Modell 03
Seitenansicht mit Rückwandbeleuchtung
155 mm
unsichtbarer Teil in
28 mm
der Wand
14 mm
Türe
LED, nach vorne montiert
(Kabel/Stromanschluß, mittig
unsichtbarer Teil in
der Wand
14 mm
Türe
28 mm
LED, zur Wand montiert
unsichtbarer Teil in
der Wand
14 mm
Türe
28 mm
Alu-Rahmen
Modell 04
Modell 05
Montagehöhe
ERLÄUTERUNG
Modell 09
Empfehlung: 2.000 mm Oberkante Spiegelschrank
Bei Einbau in der Nische auf Montageschiene:
Vorderansicht
Seite 8
Bei Einbau in der Nische Befestigung seitlich durch die
Korpusseiten: Seite 10 - 11
Einbau mit SPRINZ-Einbaubox ab Seite 16
Modell 04
Individuelle Einbautiefe als Halbeinbau möglich.
Draufsicht Einbau-/Rahmenposition
169 mm
Draufsicht Verwendung SPRINZ Abdeckrahmen. Wählen
Sie zwischen fl ächenbündiger oder korpusbündiger
Anbringung des Abdeckrahmens.
700 mm
Abbildung I. zeigt die Maße Korpus und Tür ohne Rahmen
Abbildung II. Korpusseite inkl. Tür und Rahmen
Draufsicht Einbau- / Rahmenposition
Draufsicht Verwendung SPRINZ Abdeckrahmen. Wählen Sie zwischen flächenbündiger
oder korpusbündiger Anbringung des Abdeckrahmens.
I.
155 mm
147 mm
II.
1
Rahmen ist mit Spiegelfläche bündig.
133 mm
Mindesteinbautiefe 140 mm
140 mm
2
Rahmen ist mit Korpusvorderkante bündig.
2
Mindesteinbautiefe 133 mm.
1
28
Draufsicht Rahmen
Draufsicht individuelle Einbaulösung.
147 mm
Ohne Rahmen, individuelle Lösung Abdeckung
der Einbaufuge. Mindesteinbautiefe 147 mm.
Modell 06
Anschlag links
Anschlag rechts
Elektropaneel Standard, 2-Schalter-
Steckdosen (Spritzwasser-Schutz /
IP44) rechts.
Optional und zuzüglich Doppel-
steckdosenpaneel (Spritzwasser-
Schutz / IP44) links.
Draufsicht mit Rückwandbeleuchtung
Licht
Licht
Das Licht tritt links, rechts
und unten aus.
Ecke als Einbau dargestellt.
AUFSAT
Aufsatzleuchte GLS U
150 mm
300 mm
600 mm
900 mm
1200 mm
Schr
Leuchtenbreite
1-Tür
400-
150
1* 150
zentr
2* 150
zentr
3* 150
-
4* 150
-
300
1* 300
zentr
2* 300
-
3* 300
-
4* 300
-
600
1* 600
-
2* 600
-
3* 600
-
900
1* 900
-
2* 900
-
1200
1*1200
-
*Die angegebenen Maße be
und
DRAUFSICHT AUFSATZ
107 mm
40 mm
ANBRINGUNG PENDE
frei wählbar
frei
wählbar
