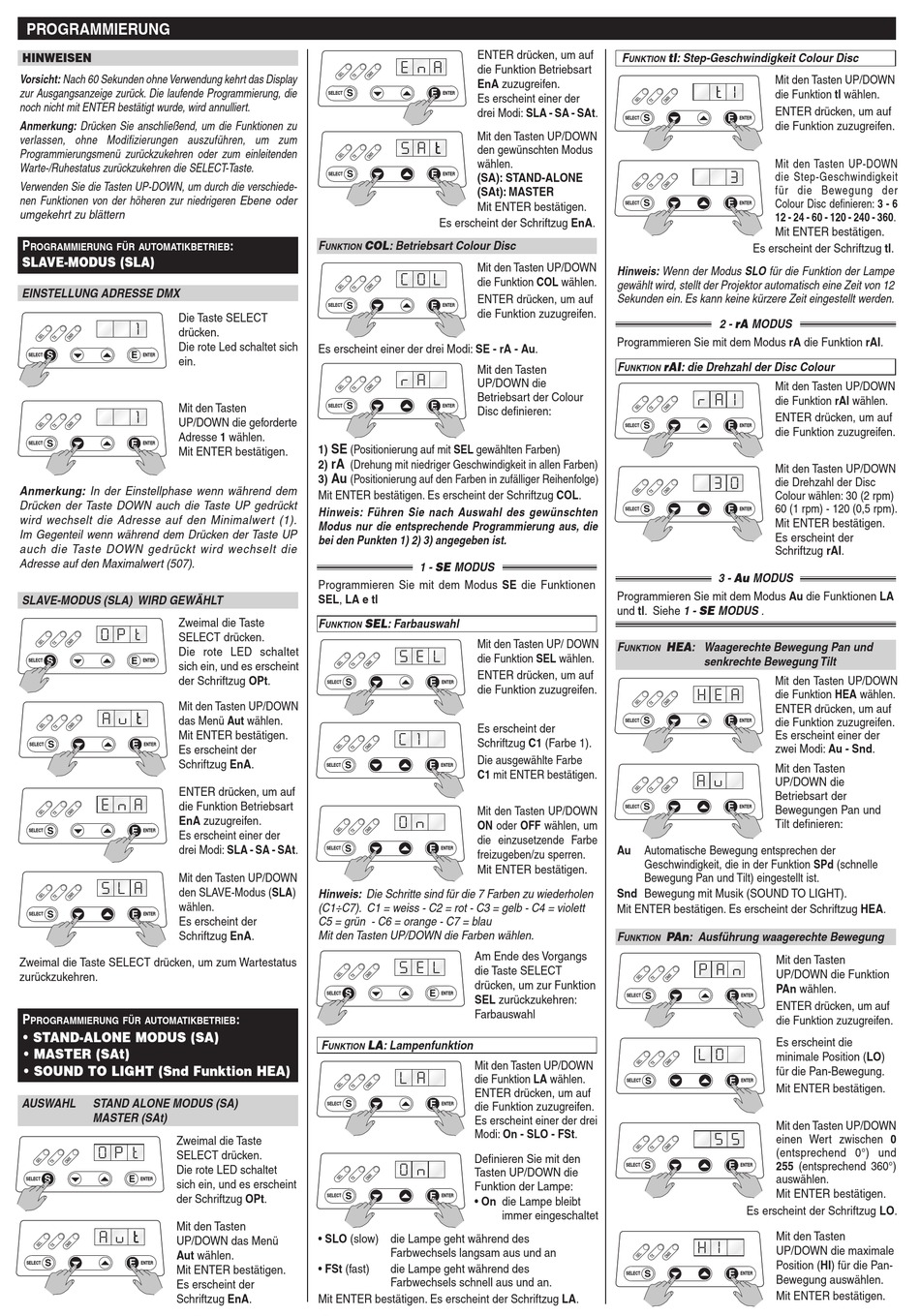

Clay Paky POINT MH Bedienungsanleitung Seite 2

PROGRAMMIERUNG
HINWEISEN
Vorsicht: Nach 60 Sekunden ohne Verwendung kehrt das Display
zur Ausgangsanzeige zurück. Die laufende Programmierung, die
noch nicht mit ENTER bestätigt wurde, wird annulliert.
Anmerkung: Drücken Sie anschließend, um die Funktionen zu
verlassen, ohne Modifizierungen auszuführen, um zum
Programmierungsmenü zurückzukehren oder zum einleitenden
Warte-/Ruhestatus zurückzukehren die SELECT-Taste.
Verwenden Sie die Tasten UP-DOWN, um durch die verschiede-
nen Funktionen von der höheren zur niedrigeren Ebene oder
umgekehrt zu blättern
P
ROGRAMMIERUNG FÜR AUTOMATIKBETRIEB
SLAVE-MODUS (SLA)
EINSTELLUNG ADRESSE DMX
Die Taste SELECT
1
drücken.
Die rote Led schaltet sich
S E
SELECT ENTER
ein.
Mit den Tasten
1
UP/DOWN die geforderte
Adresse 1 wählen.
S E
SELECT ENTER
Mit ENTER bestätigen.
Anmerkung: In der Einstellphase wenn während dem
Drücken der Taste DOWN auch die Taste UP gedrückt
wird wechselt die Adresse auf den Minimalwert (1).
Im Gegenteil wenn während dem Drücken der Taste UP
auch die Taste DOWN gedrückt wird wechselt die
Adresse auf den Maximalwert (507).
SLAVE-MODUS (SLA) WIRD GEWÄHLT
Zweimal die Taste
O P
SELECT drücken.
Die rote LED schaltet
S E
SELECT ENTER
sich ein, und es erscheint
der Schriftzug OPt.
Mit den Tasten UP/DOWN
A u
das Menü Aut wählen.
Mit ENTER bestätigen.
S E
SELECT ENTER
Es erscheint der
Schriftzug EnA.
ENTER drücken, um auf
E n A
die Funktion Betriebsart
EnA zuzugreifen.
S E
SELECT ENTER
Es erscheint einer der
drei Modi: SLA - SA - SAt.
Mit den Tasten UP/DOWN
S L A
den SLAVE-Modus (SLA)
wählen.
S E
SELECT ENTER
Es erscheint der
Schriftzug EnA.
Zweimal die Taste SELECT drücken, um zum Wartestatus
zurückzukehren.
P
PROGRAMMIERUNG FÜR AUTOMATIKBETRIEB
• STAND-ALONE MODUS (SA)
• MASTER (SAt)
• SOUND TO LIGHT (Snd Funktion HEA)
AUSWAHL STAND ALONE MODUS (SA)
MASTER (SAt)
Zweimal die Taste
O P
SELECT drücken.
Die rote LED schaltet
S E
SELECT ENTER
sich ein, und es erscheint
der Schriftzug OPt.
Mit den Tasten
A u
UP/DOWN das Menü
Aut wählen.
S E
SELECT ENTER
Mit ENTER bestätigen.
Es erscheint der
Schriftzug EnA.
E n A
S
SELECT
S A
S
SELECT
: F COL: Betriebsart Colour Disc
UNKTION
C O L
S
SELECT
Es erscheint einer der drei Modi: SE - rA - Au.
r A
S
SELECT
SE
1) (Positionierung auf mit SEL gewählten Farben)
rA
2) (Drehung mit niedriger Geschwindigkeit in allen Farben)
Au
3) (Positionierung auf den Farben in zufälliger Reihenfolge)
Mit ENTER bestätigen. Es erscheint der Schriftzug COL.
Hinweis: Führen Sie nach Auswahl des gewünschten
Modus nur die entsprechende Programmierung aus, die
bei den Punkten 1) 2) 3) angegeben ist.
Programmieren Sie mit dem Modus SE die Funktionen
SEL, LA e tl
F SEL: Farbauswahl
UNKTION
S E L
S
SELECT
C 1
S
SELECT
O n
S
SELECT
Hinweis: Die Schritte sind für die 7 Farben zu wiederholen
(C1÷C7). C1 = weiss - C2 = rot - C3 = gelb - C4 = violett
C5 = grün - C6 = orange - C7 = blau
Mit den Tasten UP/DOWN die Farben wählen.
S E L
S
SELECT
:
F LA: Lampenfunktion
UNKTION
L A
S
SELECT
O n
S
SELECT
• SLO (slow) die Lampe geht während des
Farbwechsels langsam aus und an
• FSt (fast) die Lampe geht während des
Farbwechsels schnell aus und an.
Mit ENTER bestätigen. Es erscheint der Schriftzug LA.
ENTER drücken, um auf
die Funktion Betriebsart
EnA zuzugreifen.
E
ENTER
Es erscheint einer der
drei Modi: SLA - SA - SAt.
Mit den Tasten UP/DOWN
den gewünschten Modus
wählen.
E
ENTER
(SA): STAND-ALONE
(SAt): MASTER
Mit ENTER bestätigen.
Es erscheint der Schriftzug EnA.
Mit den Tasten UP/DOWN
die Funktion COL wählen.
ENTER drücken, um auf
E
ENTER
die Funktion zuzugreifen.
Mit den Tasten
UP/DOWN die
Betriebsart der Colour
E
ENTER
Disc definieren:
1 - SE MODUS
Mit den Tasten UP/ DOWN
die Funktion SEL wählen.
ENTER drücken, um auf
E
ENTER
die Funktion zuzugreifen.
Es erscheint der
Schriftzug C1 (Farbe 1).
Die ausgewählte Farbe
E
ENTER
C1 mit ENTER bestätigen.
Mit den Tasten UP/DOWN
ON oder OFF wählen, um
die einzusetzende Farbe
E
ENTER
freizugeben/zu sperren.
Mit ENTER bestätigen.
Am Ende des Vorgangs
die Taste SELECT
drücken, um zur Funktion
E
ENTER
SEL zurückzukehren:
Farbauswahl
Mit den Tasten UP/DOWN
die Funktion LA wählen.
ENTER drücken, um auf
E
ENTER die Funktion zuzugreifen.
Es erscheint einer der drei
Modi: On - SLO - FSt.
Definieren Sie mit den
Tasten UP/DOWN die
Funktion der Lampe:
E
ENTER
• On die Lampe bleibt
immer eingeschaltet
F tl: Step-Geschwindigkeit Colour Disc
UNKTION
Mit den Tasten UP/DOWN
l
die Funktion tl wählen.
ENTER drücken, um auf
S E
SELECT ENTER
die Funktion zuzugreifen.
Mit den Tasten UP-DOWN
3
die Step-Geschwindigkeit
für die Bewegung der
S E Colour Disc definieren: 3 - 6
SELECT ENTER
12 - 24 - 60 - 120 - 240 - 360.
Mit ENTER bestätigen.
Es erscheint der Schriftzug tl.
Hinweis: Wenn der Modus SLO für die Funktion der Lampe
gewählt wird, stellt der Projektor automatisch eine Zeit von 12
Sekunden ein. Es kann keine kürzere Zeit eingestellt werden.
2 - rA MODUS
Programmieren Sie mit dem Modus rA die Funktion rAI.
F rAI: die Drehzahl der Disc Colour
UNKTION
Mit den Tasten UP/DOWN
r A l
die Funktion rAl wählen.
ENTER drücken, um auf
S E
SELECT ENTER
die Funktion zuzugreifen.
Mit den Tasten UP/DOWN
3 0 die Drehzahl der Disc
Colour wählen: 30 (2 rpm)
60 (1 rpm) - 120 (0,5 rpm).
S E
SELECT ENTER
Mit ENTER bestätigen.
Es erscheint der
Schriftzug rAI.
3 - Au MODUS
Programmieren Sie mit dem Modus Au die Funktionen LA
und tl. Siehe 1 - SE MODUS .
F HEA: Waagerechte Bewegung Pan und
UNKTION
senkrechte Bewegung Tilt
Mit den Tasten UP/DOWN
H E A
die Funktion HEA wählen.
ENTER drücken, um auf
S E
die Funktion zuzugreifen.
SELECT ENTER
Es erscheint einer der
zwei Modi: Au - Snd.
Mit den Tasten
A u
UP/DOWN die
Betriebsart der
S E
SELECT ENTER Bewegungen Pan und
Tilt definieren:
Au Automatische Bewegung entsprechen der
Geschwindigkeit, die in der Funktion SPd (schnelle
Bewegung Pan und Tilt) eingestellt ist.
Snd Bewegung mit Musik (SOUND TO LIGHT).
Mit ENTER bestätigen. Es erscheint der Schriftzug HEA.
F PAn: Ausführung waagerechte Bewegung
UNKTION
Mit den Tasten
P A
n
UP/DOWN die Funktion
PAn wählen.
S E
SELECT ENTER
ENTER drücken, um auf
die Funktion zuzugreifen.
Es erscheint die
L 0
minimale Position (LO)
für die Pan-Bewegung.
S E
SELECT ENTER
Mit ENTER bestätigen.
Mit den Tasten UP/DOWN
5 5
einen Wert zwischen 0
(entsprechend 0°) und
255 (entsprechend 360°)
S E
SELECT ENTER
auswählen.
Mit ENTER bestätigen.
Es erscheint der Schriftzug LO.
Mit den Tasten
H I
UP/DOWN die maximale
Position (HI) für die Pan-
S E
SELECT ENTER
Bewegung auswählen.
Mit ENTER bestätigen.
