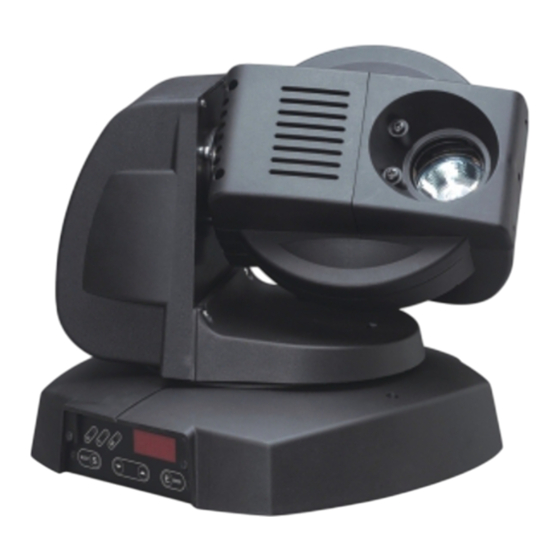

Clay Paky POINT MH Bedienungsanleitung

POINT MH

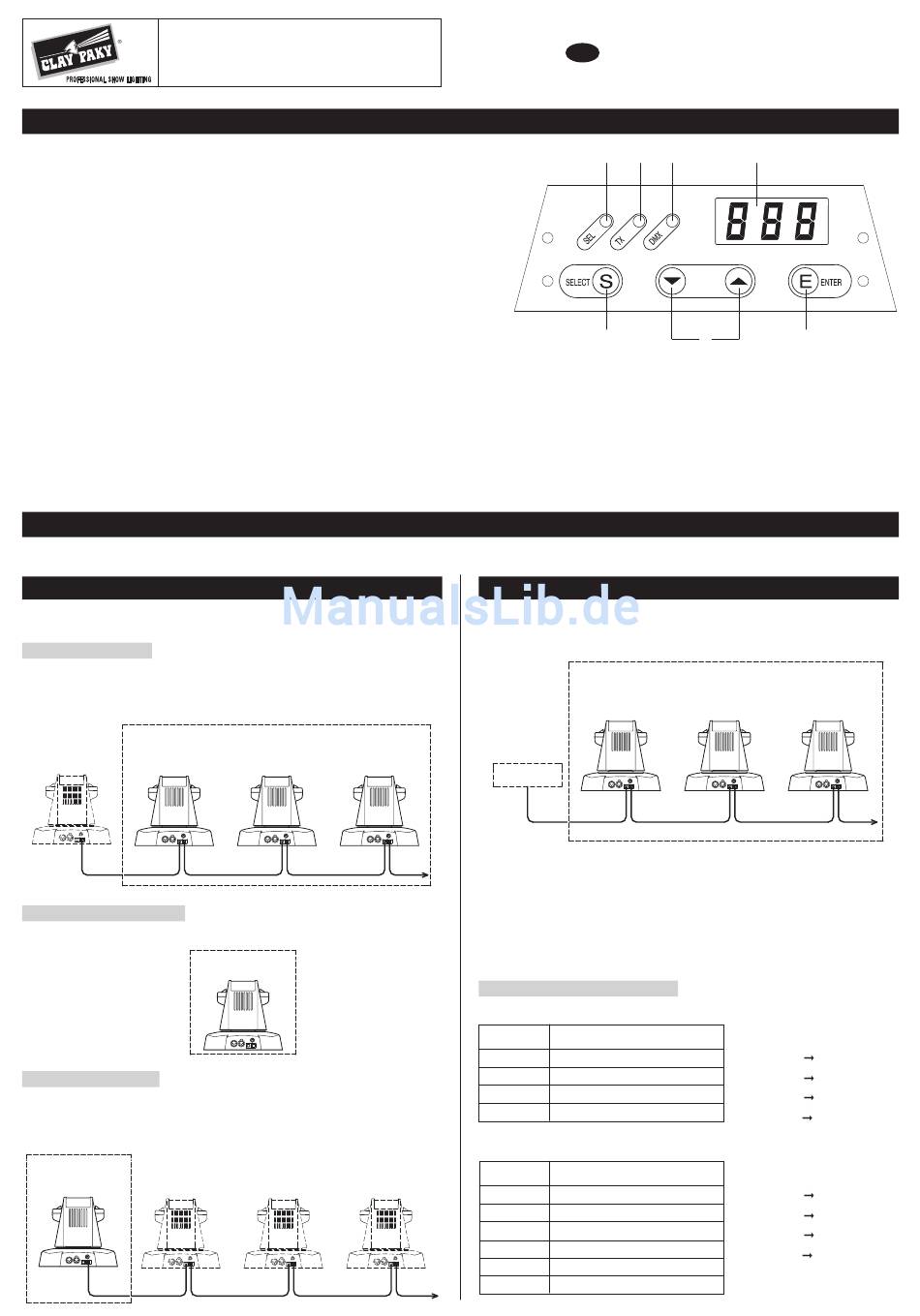

STEUERPANEEL
1. SELECT
Außerhalb der Menüs:
Erlaubt den Wechsel zwischen: Einstellung DMX-Adresse, Menüzugriff, Wartestatus
(Anzeige DMX-Adresse oder Symbol Betriebsart).
Innerhalb eines Menüs:
Erlaubt das Verlassen der Funktionen ohne Modifizierungen durchzuführen, oder
das Zurückkehren zum Programmiermenü.
2. UP/DOWN
Setzt die DMX-Adresse hoch oder runter.
Wählt innerhalb der Menüs den vorherigen oder nachfolgenden Menüpunkt.
3. ENTER
Bestätigungstaste.
4. SEL
(rote Led) zeigt eingeschaltet an,
5. TX
(gelbe Led) zeigt eingeschaltet an,
6. DMX
(grüne Led) Blinkt
Blinkt
zeigt eingeschaltet an,
7. Display
zeigt die ausgewählten Funktionen an
BETRIEB
Der Projektor kann zur Funktion im AUTOMATIK Modus (führt vorher eingestellte Szenen oder Sequenzen aus) oder durch eine STEUERUNG befehlt werden.
AUTOMATIKBETRIEB
Im Automatik-Modus kann der Projektor mit drei verschiedenen Modalitäten
programmiert werden: SLA - SA - SAt
1) SLA
(SLAVE-Modus): Der Projektor empfängt ein DMX-Eingangssignal, und führt
die Sequenzen aus, die von einem Hauptprojektor im MASTER-Modus (SAt)
übertragen werden.
Die Projektoren müssen die Adresse 1 haben (siehe Programmierung für
Automatikbetrieb: SLAVE-Modus "SLA").
Adresse: 1
Modus
Slave
Master (SAt)
Modus (SLA)
DMX
2) SA
(STAND-ALONE Modus): Der Projektor funktioniert alleine.
In diesem Modus kann die Option "Snd" SOUND TO LIGHT eingestellt werden
(Bewegung zu Audiosignalen).
3) SAt
(MASTER-Modus): Der Projektor generiert, ein DMX-Ausgangssignal, das zur
Steuerung anderer Projektoren verwendet werden kann, die im SLAVE-Modus
(SLA) konfiguriert sind.
In diesem Modus kann die Option "Snd" SOUND TO LIGHT eingestellt werden
(Bewegung zu Audiosignalen).
Adresse: 1
Modus
Modus
Master (SAt)
Slave (SLA)
DMX
dass man sich in der Einstellphase befindet (DMX-Adresse oder Menü).
zeigt eingeschaltet an, dass sich der Projektor in der MASTER-Funktion befindet und andere Point MH steuern kann.
im DMX-Modus:
im SOUND TO LIGHT Modus:
Adresse: 1 Adresse: 1
Slave Slave
Modus (SLA) Modus (SLA)
Stand-Alone
Modus (SA)
Adresse: 1 Adresse: 1
Modus Modus
Slave (SLA) Slave (SLA)
12V 50W
zeigt an, dass keinerlei DMX-Signal am Eingang ansteht, oder dass eine ungültige Adresse eingestellt wurde.
zeigt die Spitzen des Audio-Signals.
dass ein gültiges DMX-Eingangssignal vorhanden ist.
BETRIEB MIT STEUERUNG
Alle Projektoren müssen im SLAVE-Modus (SLA) konfiguriert sein.
Der Projektor empfängt ein DMX-Signal und führt die von der Steuerung übertragenen
Befehle aus.
Steuerung
DMX
Max
100
Bei jedem Projektor muss die Adresse für das digitale DMX-Signal eingestellt werden:
Gültige Adressen von 1 bis 507 (siehe Programmierung für Funktion mit Steuerung).
Es muss beachtet werden, dass jeder Projektor 4 oder 6 Steuerkanäle belegt, je
nachdem ob die hoch auflösende Hlr Funktion Pan Ende / Tilt Ende (größere
Genauigkeit bei den Bewegungen) aktiviert ist oder nicht.
Funktionen der Kanäle und Optionen
mit Option Hlr OFF (der Projektor belegt 4 Kanäle)
KANAL
1
2
3
4
mit Option Hlr ON (der Projektor belegt 6 Kanäle)
KANAL
1
2
3
4
5
Max
6
100
BEDIENUNGSANLEITUNG
D
4 5 6
1
2
Adresse: 1 Adresse: 5
Modus Modus
Slave (SLA) Slave (SLA)
FUNKTION
DISC COLOUR
DIMMER
PAN (waagerechte Bewegung)
TILT (senkrechte Bewegung)
FUNKTION
DISC COLOUR
DIMMER
PAN (waagerechte Bewegung)
PAN FINE
TILT (senkrechte Bewegung)
TILT FINE
7
3
Adresse: 9
Modus
Slave (SLA)
Beispiel Adresseinstellung:
Projektor 1 Adresse 1
Projektor 2 Adresse 5
Projektor 3 Adresse 9
..................... ......................
Beispiel Adresseinstellung:
Projektor 1 Adresse 1
Projektor 2 Adresse 7
Projektor 3 Adresse 13
..................... ......................
