I
MANUEL D'INSTRUCTIONS
F
Complimenti per aver scelto un prodotto Clay Paky La ringraziamo per la preferenza e La informiamo che anche questo prodotto, come tutti gli altri della ricca gamma
Clay Paky, è stato progettato e realizzato nel segno della qualità, per garantirLe sempre l'eccellenza delle prestazioni e rispondere meglio alle Sue aspettative ed esigenze.
Leggere attentamente in tutte le sue parti il presente manuale d'istruzioni e conservarlo accuratamente per riferimenti futuri. La conoscenza delle informazioni ed il rispetto
delle prescrizioni contenute in questa pubblicazione sono essenziali per garantire la correttezza e la sicurezza delle operazioni di installazione, uso e manutenzione
I
dell'apparecchio.
CLAY PAKY S.p.A. declina ogni responsabilità per danni all'apparecchio o ad altre cose o persone, derivanti da installazione, uso e manutenzione effettuate non in
conformità con quanto riportato sul presente manuale di istruzioni, che deve sempre accompagnare l'apparecchio.
CLAY PAKY S.p.A. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le caratteristiche menzionate nel presente manuale di istruzioni.
Congratulations on choosing a Clay Paky product We thank you for your custom. Please note that this product, as all the others in the rich Clay Paky range, has been
designed and made with total quality to ensure excellent performance and best meet your expectations and requirements.
Carefully read this instruction manual in its entirety and keep it safe for future reference. It is essential to know the information and comply with the instructions given in this
GB
manual to ensure the fitting is installed, used and serviced correctly and safely.
CLAY PAKY S.p.A. disclaims all liability for damage to the fitting or to other property or persons deriving from installation, use and maintenance that have not been carried
out in conformity with this instruction manual, which must always accompany the fitting.
CLAY PAKY S.p.A. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
Félicitations, vous venez de choisir un produit Clay Paky Nous vous remercions de votre préférence et vous informons que comme tous les autres produits de la vaste
gamme Clay Paky, ce produit a lui aussi été conçu et réalisé sous le signe de la qualité, afin de vous garantir en toutes occasions l'excellence des performances, et
d'apporter une réponse plus précise à vos attentes et exigences.
Lire attentivement et entièrement le présent manuel d'instructions, et le conserver soigneusement pour toutes références futures. La connaissance des informations et le
F
respect des prescriptions contenues dans la présente publication sont essentiels afin de garantir la correction et la sécurité des opérations d'installation, d'utilisation et
d'entretien de l'appareil.
CLAY PAKY S.p.A. décline toute responsabilité en cas de dommages causés à l'appareil, à des personnes ou à des choses par une installation, une utilisation ou un
entretien n'ayant pas été réalisés conformément aux indications fournies dans le présent manuel d'instructions, qui doit toujours accompagner l'appareil.
CLAY PAKY S.p.A. se réserve la faculté de modifier, à tout moment et sans préavis, les caractéristiques mentionnées dans le présent manuel d'instructions.
Kompliment für Ihre Wahl eines Produkts von Clay Paky Wir danken Ihnen für das entgegengebrachte Vertrauen und möchten Sie daran erinnern, dass bei der Herstellung
auch dieses Produkts - wie bei allen Produkten des großen Sortiments von Clay Paky - auf erste Qualität Wert gelegt wurde, um Ihnen immer hervorragende Leistungen
garantieren, und Ihre Erwartungen und Anforderungen stets bestens erfüllen zu können.
Lesen Sie diese Bedienungsanleitung bitte vollständig durch und bewahren Sie sie für späteres Nachschlagen sorgfältig auf. Die Kenntnis der darin enthaltenen
D
Informationen und die strikte Befolgung der Anweisungen ist die Voraussetzung für eine korrekte und sichere Installation, Benutzung und Wartung des Geräts.
Die Firma CLAY PAKY S.p.A. lehnt jede Haftung für Schäden an dem Gerät bzw. sonstige Sach- und Personenschäden ab, die durch eine nicht mit den Anweisungen
dieser Bedienungsanleitung konforme Installation, Benutzung und Wartung verursacht werden. Die Bedienungsanleitung muss immer bei dem Gerät bleiben.
Die Firma CLAY PAKY S.p.A. behält sich das Recht vor, die in der vorliegenden Bedienungsanleitung enthaltenen Daten jederzeit und ohne vorherige Benachrichtigung zu
ändern.
Enhorabuena por haber elegido un artículo Clay Paky y gracias por honrarnos con su preferencia. Este producto, como todos los demás de esta marca, ha sido proyectado
y realizado con los más elevados criterios de calidad para garantizarle siempre unas prestaciones excelentes y satisfacer mejor sus expectativas y exigencias.
Lea atentamente todo el manual de instrucciones y guárdelo para futuras consultas. Las informaciones e indicaciones que figuran en esta publicación son esenciales para
E
efectuar de modo correcto y seguro las operaciones de instalación, uso y mantenimiento del aparato.
CLAY PAKY S.p.A. declina toda responsabilidad ante daños sufridos por el proyector, por personas u objetos, que puedan atribuirse a operaciones de instalación, uso o
mantenimiento no conformes a lo indicado en este manual, el cual debe guardarse siempre junto con el aparato.
CLAY PAKY S.p.A. se reserva el derecho de modificar, en cualquier momento y sin aviso previo, las características mencionadas en el presente manual de instrucciones.

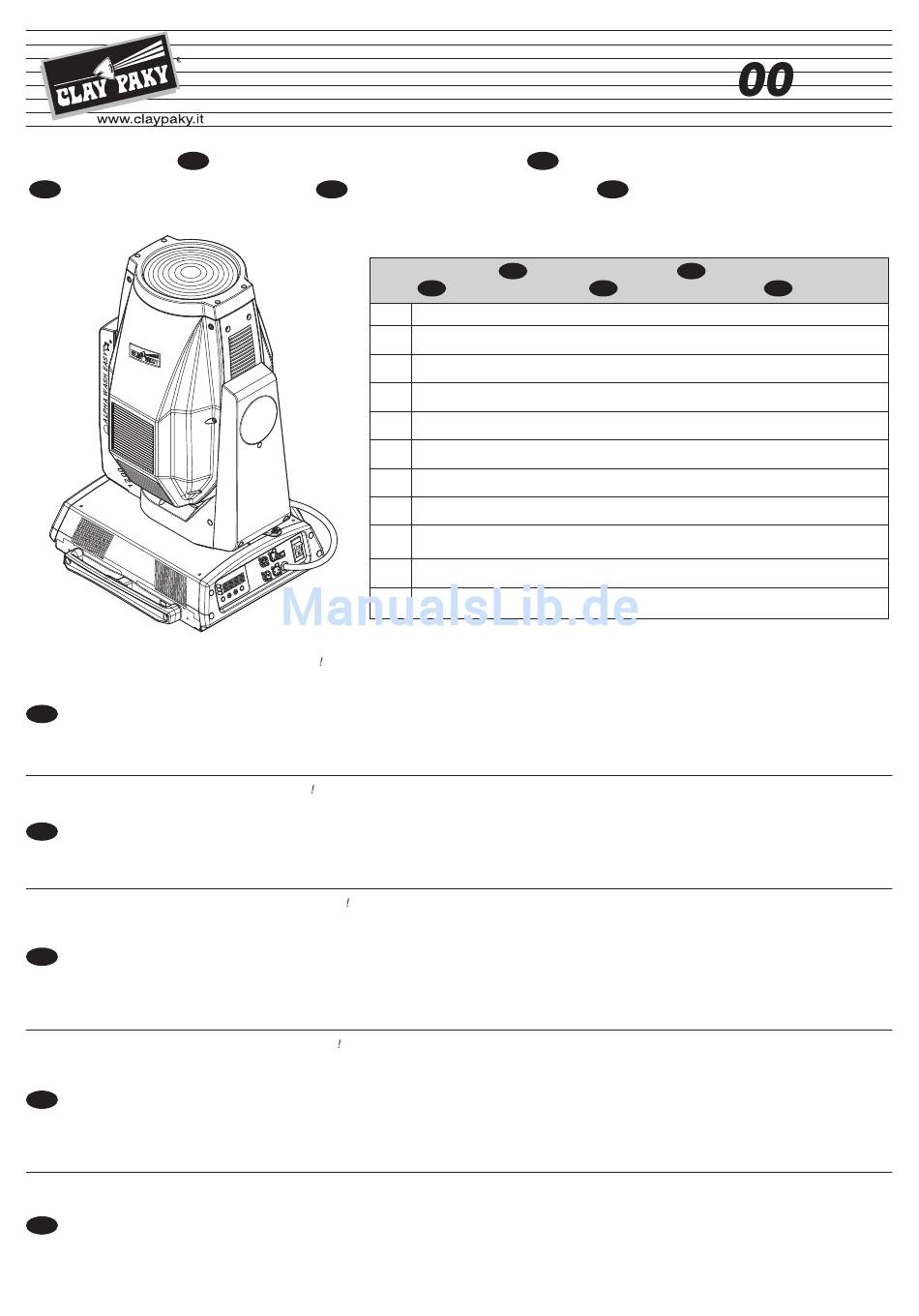

ALPHA WASH EASY 12
MANUALE DI ISTRUZIONI
BEDIENUNGSANLEITUNG
D
Page
12
26
30
37
38
40
GB
INDICE
I
SOMMAIRE
F
Contenuto - Contents - Contenu - Inhalt - Contenido
Informazioni di sicurezza - Safety information
2
Informations de sécurité - Informationen über Sicherheit - Información de seguridad
Disimballo e predisposizione - Unpacking and preparation
4
Déballage et préparation - Auspacken und Vorbereiten - Desembalaje y preparación
Installazione e messa in funzione - Installation and start-up
6
Installation et mise en fonction - Installation und Inbetriebnahme - Instalación y puesta en función
Pannello di controllo - Control panel - Panneau de controle
8
Steuerpult - Pannel de control
Impostazione menu - Menu setting - Sélection menu - Einstellung Menü - Programación menú
Funzioni canali - Channel functions - Fonction des canaux - Kanalfunktionen - Funcion de los canales
Manutenzione - Maintenance - Entretien - Wartung - Mantenimiento
Accessori opzionali - Optional accessories - Accessoires en option
Optionales zubehör - Accesorios opcionales
Dati Tecnici - Technical data - Données techniques - Technische Daten - Datos técnicos
Causa e soluzione dei problemi - Cause and solution of problems - Cause et solution des problèmes
Ursachen und Abhilfe bei Betriebsstörungen - Causas y soluciones de problemas
1
INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
E
INDEX
GB
INHALT
D
C61074
INDICE
E
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Clay Paky ALPHA WASH EASY 1200
Inhaltszusammenfassung für Clay Paky ALPHA WASH EASY 1200
- Seite 1 CLAY PAKY S.p.A. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le caratteristiche menzionate nel presente manuale di istruzioni. Congratulations on choosing a Clay Paky product We thank you for your custom. Please note that this product, as all the others in the rich Clay Paky range, has been designed and made with total quality to ensure excellent performance and best meet your expectations and requirements.
-
Seite 2: Informazioni Di Sicurezza
INFORMAZIONI DI SICUREZZA SAFETY INFORMATION • Installazione • Installation Assicurarsi che tutte le parti per il fissaggio del proiettore siano Make sure all parts for fixing the projector are in a good in buona condizione. state of repair. Assicurarsi della stabilità del punto di ancoraggio prima di Make sure the point of anchorage is stable before posizionare il proiettore. -
Seite 3: Informations De Securite
INFORMATIONS DE SECURITE INFORMATIONEN ZUR SICHERHEIT INFORMACIONES DE SEGURIDAD • Installation • Installation • Instalación S'assurer que tous les éléments concernés par la fixation du Sicherstellen, dass alle Teile für die Befestigung des Projektors Controle que todos los elementos de fijación del proyector projecteur sont en bon état. - Seite 4 DISIMBALLO E PREDISPOSIZIONE UNPACKING AND PREPARATION DEBALLAGE ET PREPARATION AUSPACKEN UND VORBEREITEN DESEMBALAJE Y PREPARACION 099335 Lamp 1200W (fitted into projector) 2 x 183102/802 Contenuto dell’imballo - Figura 1 Packing contents - Fig. 1 Contenu de l'emballage - Figure 1 Packungsinhalt - Abb.
- Seite 5 Blocco e sblocco movimento PAN (ogni 90°) - Figura 2 Blocco e sblocco movimento TILT (ogni 45°)- Figura 3 PAN Mechanism Lock and Release (every 90°) - Fig. 2 TILT Mechanism Lock and Release (every 45°) - Fig. 3 Blocage et Déblocage mouvement PAN (tous les 90°) - Figure 2 Blocage et Déblocage mouvement TILT (tous les 45°) - Figure 3 Blockierung und Freigabe der PAN-Bewegung (je 90°) - Abb.
- Seite 6 INSTALLAZIONE E MESSA IN FUNZIONE INSTALLATION AND START-UP INSTALLATION ET MISE EN FONCTION INSTALLATION UND INBETRIEBNAHME INSTALACION Y PUESTA EN FUNCION Installazione proiettore – Figura 4 Il proiettore può essere istallato a pavimento in appoggio sugli appositi gommini,su truss, a soffitto o a parete. ATTENZIONE: ad eccezione di quando il proiettore è...
- Seite 7 Alimentazione MARRONE Mains Alimentation GIALLO VERDE Netz Alimentación MARRON BLEU JAUNE VERT MARRÓN AZUL AMARILLO VERDE BROWN BLUE YELLOW GREEN BRAUN BLAU GELB GRÜN DMX 512 5 PIN SCREEN SIGNAL SIGNAL DMX 512 DMX 512 3 PIN SIGNAL SCREEN SIGNAL Collegamento alla linea di alimentazione - Figura 5 Collegamento alla linea del segnale di controllo (DMX) - Figura 6 Utilizzare un cavo conforme alle specifiche EIA RS-485: bipolare intrecciato, schermato, 120Ω...
-
Seite 8: Panneau De Controle
Accensione del proiettore - Figura 7 Premere l’interruttore. Il proiettore inizia la procedura di azzeramento degli effetti. Contemporaneamente sul display scorrono le seguenti informazioni: Clay Paky Alpha Wash Easy 1200 Partial lamp time xxx Total life time xxx Address xxx Terminato l'azzeramento in caso di assenza del segnale dmx Pan e Tilt si spostano in posizione di Home (Pan 40% - Tilt 50%). - Seite 9 Setting the projector starting address - Fig. 9 On each projector, the starting address must be set for the control signal (addresses from 1 to 499) considering that each Alpha Wash Easy 1200 occupies 11, 12 , 13 or 14 channels.
- Seite 10 ITALIANO Funzione dei tasti SELECT • Se viene premuto in stato di riposo: Commuta ciclicamente fra lo stato di riposo, l’impostazione dell’indirizzo DMX e le impostazioni nei menu. • Se viene premuto durante l’impostazione di un menu: Sale di un livello senza modificare nulla (esce dalla funzione). DOWN Decrementa il valore visualizzato (con auto-ripetizione), oppure passa alla voce seguente di un menu Per passare rapidamente al valore minimo di un parametro, oppure alla prima voce di un menu, premere il tasto UP mentre si tiene premuto DOWN.
- Seite 11 DEUTSCH Funktionen der Tasten SELECT • Wenn man sie in Ruhestellung drückt: Wird im Zyklus zwischen Ruhestellung, Einstellung der Adresse DMX und den Einstellungen in den Menüs umgeschaltet. • Wenn man sie während der Einstellung eines Menüs drückt: Wird die nächst höhere Ebene erreicht, ohne etwas zu ändern (Austritt aus der Funktion). DOWN Vermindert den angezeigten Wert (Funktion wiederholt sich automatisch), oder geht zum nächsten Befehl eines Menüs weiter.
-
Seite 12: Menu Navigation
IMPOSTAZIONE MENU MENU SETTING SÉLECTION MENU EINSTELLUNG MENÜ PROGRAMACIÓN MENÚ MENU NAVIGATION DMX start Wait state MENU adress setting (red led off) (red led on) (red led on) OPTIONS MENU INFORMATIONS MENU TEST FUNCTIONS MENU ( ) SERVICE MENU ( ) Info Test Srvc... - Seite 13 UTILIZZO DEL MENU: 1) Premere due volte il tasto SELECT – sul display appare “Opt”. 2) Con i tasti UP e DOWN selezionare il menu su cui si desidera operare: • Opt (Options Menu): Impostazione delle opzioni di funzionamento. • Info (Informations Menu): Lettura dei contatori,versione software ed altre informazioni. •...
-
Seite 14: Menu Opzioni
MENU OPZIONI OPTIONS MENU Pan inversion Pan inversion Permette l’inversione del movimento Pan. Used for reversing Pan movement. 1) Premere ENTER - sul display appare l’impostazione cor- 1) Press ENTER – the current settings appear on the rente (On o Off). display (On or Off). -
Seite 15: Menüoptionen
MENU DES OPTIONS MENÜ OPTIONEN MENÚ OPCIONES Pan Inversion Pan inversion Pan inversion Permet l’inversion du mouvement Pan. Ermöglicht die Umkehrung der Pan Bewegung. Permite la inversión del movimiento Pan. 1) Appuyer sur la touche de VALIDATION – sur l’afficheur 1) ENTER drücken –... - Seite 16 Shutter on Dimmer Shutter on Dimmer S h D i Abilita la chiusura automatica dello strobo quando il dimmer è Enables automatic strobe closing when the dimmer is comple- completamente chiuso. tely closed. 1) Premere ENTER - sul display appare l’impostazione corrente 1) Press ENTER –...
- Seite 17 Shutter on Dimmer Shutter on Dimmer Shutter on Dimmer Active la fermeture automatique du strobe lorsque le gradateur Gibt die automatische Verschließung des Strobe frei, wenn der Habilita el cierre automático del estrobo cuando el dímer está est complètement fermé. Dimmer völlig geschlossen ist.
- Seite 18 Shutter on error Shutter on error S h E r Permette la chiusura automatica dello stop/strobo in caso di Used for automatically closing the stop/strobe in the event of errore di posizione Pan/Tilt. Pan/Tilt position error. 1) Premere ENTER - sul display appare l’impostazione corrente 1) Press ENTER –...
- Seite 19 Shutter on error Shutter on error Shutter on error Permet la fermeture automatique du shutter/strobe en cas Ermöglicht die automatische Schließung der Stop/Strobe im Permite el cierre automático del stop/estrobo en caso de error d’erreur de position Pan/Tilt. Falle eines Pan/Tilt Positionierungsfehlers. de posición Pan/Tilt.
-
Seite 20: Information Menu
MENU DELLE INFORMAZIONI INFORMATION MENU Hours counter for projector Hours counter for projector H r P r Permette di visualizzare le ore di funzionamento (totali e parzia- Used for displaying projector operating hours (total and partial). li) del proiettore. 1) Press ENTER - ”Totl” appears on the display. 1) Premere ENTER - sul display appare ”Totl”. -
Seite 21: Menü Informationen
MENU DES INFORMATIONS MENÜ INFORMATIONEN MENÚ DE LAS INFORMACIONES Hours counter for projector Hours counter for projector Hours counter for projector Permet d’afficher les heures de fonctionnement (totales et par- Ermöglicht die (Gesamt- und Teil-) Betriebsstunden des Permite visualizar las horas de funcionamiento (totales y par- tielles) du projecteur. - Seite 22 MENU DELLE FUNZIONI DI TEST TEST FUNCTIONS MENU Sensor monitor Sensor monitor Permette di visualizzare lo stato (On o Off ) dei sensori di azze- Used for displaying reset sensor status (On or Off ) on effects. ramento presenti sugli effetti. Il proiettore può operare normal- The projector can also normally operate during sensor status mente anche durante la visualizzazione dello stato dei sensori.
-
Seite 23: Menü Der Testfunktionen
MENU DES FONCTIONS DE TEST MENÜ DER TESTFUNKTIONEN MENÚ DE LAS FUNCIONES DE TEST Sensor monitor Sensor monitor Sensor monitor Permet d'afficher l’état (On ou Off) des capteurs de mise à zéro Ermöglicht Zustand oder Off) Permite visualizar el estado (On u Off) de los sensores de pue- présents sur les effets. -
Seite 24: Service Menu
Autotest Autotest Permette di verificare il corretto funzionamento degli effetti. Allows you to check the proper functioning of effects. 1) Premere ENTER - sul display appare l’impostazione corrente 1) Press ENTER – the current setting appears on the display (On o Off). (On or Off). - Seite 25 Autotest Autotest Autotest Permet de vérifier le fonctionnement correct des effets. Ermöglicht es den korrekten Betrieb der Effekte zu überprüfen. Permite comprobar el correcto funcionamiento de los efectos. 1) Appuyer sur la touche de VALIDATION – sur l’afficheur 1) ENTER drücken – auf dem Display erscheint die laufende 1) Presionar ENTER –...
- Seite 26 FUNZIONE CANALI CHANNEL FUNCTION FONCTION DES CANAUX KANALFUNKTIONEN FUNCION DE LOS CANALES ALPHA WASH EASY 1200 Dmx MODALITY CHANNEL Option Stnd Option 16 b Option Extn CYAN CYAN CYAN MAGENTA MAGENTA MAGENTA YELLOW YELLOW YELLOW e l w e l w e l w C.T.O.
- Seite 27 • DIMMER - channel 6 • COLOUR MIXING - channel 1 - 2 - 3 Operation with option CMY Off EFFECT DIMMER OPEN EFFECT CHANNEL 1 CHANNEL 2 CHANNEL 3 COLOUR EXCLUDED DIMMER CLOSED IMPORTANT: The lamp dim to half power 3 seconds after the channel stay at COLOUR INSERTED CYAN MAGENTA...
- Seite 28 • RESET - channel: 11 (Stnd) - 11 (16 b) - 13 (Extn) • PAN - channel: 9 Operation with option Pan (Tilt conventionally represented at 15% and option Til Off) EFFECT COMPLETE RESET Complete reset is activated passing throug the unused range and staying 5 seconds in complete reset levels.
- Seite 29 • TILT FINE - channel: 14 (16 b) - 12 (Extn) Operation with option Til (Pan conventionally represented at 0% and option Pan Off) Operation with option Til (Pan conventionally represented at 0% and option Pan Off) ALPHA WASH EASY 12...
- Seite 30 MANUTENZIONE MAINTENANCE ENTRETIEN WARTUNG MANTENIMIENTO 1/4 Turn 1/4 Turn Blocco e sblocco movimenti Pan e Tilt - Consultare le istruzioni al paragrafo DISIMBALLO E PREDISPOSIZIONE. Apertura coperchi laterali - Figura 10. Chiusura coperchi laterali - Figura 11. Locking and releasing Pan and Tilt movements - Refer to the instructions in the UNPACKING AND PREPARATION section. Opening the side covers - Fig.
- Seite 31 Upper Side Lower Side Apertura e chiusura vano lampada - Figura 12 Sostituzione lampada - Figura 13 Togliere la lampada nuova dalla confezione, allentare le due ghiere laterali ed inserire la lampada negli appositi supporti. Infine riavvitare le ghiere. IMPORTANTE: per avere una distribuzione uniforme del fascio di luce, la lampada deve essere posizionata con la protuberanza, visibile sul bulbo, al di fuori dell’asse ottico del proiettore.
- Seite 32 Azzeramento dei contatori parziali - Figura 15 Per azzerare il conteggio parziale delle ore di funzionamento del proiettore o della lampada eseguire le seguenti operazioni. 1. Selezionare il contatore parziale dal menu Info. 2. Tenere premuti contemporaneamente i tasti UP e DOWN per circa 5 secondi – sul display appare “Rst?” 3.
-
Seite 33: Upper Side
Upper Side Lower Side Apertura e chiusura piastra supporto ventola (Upper side) - Figura 16 Apertura e chiusura piastra supporto ventola (Lower side) - Figura 17 Fan support plate opening and closing (Upper side) - Fig. 16 Fan support plate opening and closing (Lower side) - Fig. 17 Ouverture et fermeture de la plaque de support du ventilateur (Upper side) - Figure 16 Ouverture et fermeture de la plaque de support du ventilateur (Lower side) - Figure 17 Öffnung und Schließung Halteplatte des Lüfters (Upper side) - Abb. - Seite 34 • Nettoyage général des parties internes. • Rétablissement de la lubrification de toutes les parties sujettes à un frottement à l'aide de lubrifiants spécialement fournis par Clay Paky. • Contrôle visuel général des composants internes, du câblage, des pièces mécaniques, etc..
- Seite 35 Lower Side Upper Side Upper Side Upper Side Estrazione moduli effetti - Figura 19 IMPORTANTE: Afferrare i moduli tramite la struttura di sostegno e non tramite particolari che potrebbero danneggiarsi. Extraction of the effect modules - Fig. 19 IMPORTANT: Grasp the modules using the support structure and not the details which could get damaged. Extraction des modules d’effets - Figure 19 IMPORTANT: Saisir les modules par la structure de soutien et non pas par des éléments qui pourraient s'abîmer.
- Seite 36 Upper Side Upper Side Upper Side Estrazione moduli effetti - Figura 20 IMPORTANTE: Afferrare i moduli tramite la struttura di sostegno e non tramite particolari che potrebbero danneggiarsi. Extraction of the effect modules - Fig. 20 IMPORTANT: Grasp the modules using the support structure and not the details which could get damaged. Extraction des modules d’effets - Figure 20 IMPORTANT: Saisir les modules par la structure de soutien et non pas par des éléments qui pourraient s'abîmer.
-
Seite 37: Optional Accessories
ACCESSORI OPZIONALI OPTIONAL ACCESSORIES ACCESSOIRES EN OPTION OPTIONALES ZUBEHÖR ACCESORIOS OPCIONALES ALPHA WASH EASY 1200 Code 080382/001 Diffusion Filter Upper Side Upper Side Upper Side Upper Side ALPHA WASH EASY 12... -
Seite 38: Dati Tecnici
DATI TECNICI TECHNICAL INFORMATION 230V 50Hz Alimentazioni disponibili Power supplies available - 230V 50Hz - 230V 50Hz 240V 50Hz - 240V 50Hz - 240V 50Hz - 208V 60Hz - 208V 60Hz 208V 60Hz - 200V 50/60Hz - 200V 50/60Hz Il proiettore è predisposto per il funzionamento a tensione e The projector is designed to work at the frequency indicated 200V 50Hz frequenza indicate sul vano portalampada dell’apparecchio. -
Seite 39: Donnees Techniques
DONNEES TECHNIQUES TECHNISCHE DATEN DATOS TÉCNICOS Alimentations disponibles Vorhandene Netzversorgung Alimentaciones disponibles - 230V 50Hz - 230V 50Hz - 230V 50Hz - 240V 50Hz - 240V 50Hz - 240V 50Hz - 208V 60Hz - 208V 60Hz - 208V 60Hz - 200V 50/60Hz - 200V 50/60Hz - 200V 50/60Hz Le projecteur est prévu pour fonctionner avec une tension et... - Seite 40 Rotura de las lentes o del reflector. Consulte a un técnico autorizado. Acumulación de polvo o grasa. Limpie según las instrucciones. CLAY PAKY - Via Pastrengo, 3/b - 24068 Seriate (BG) Italy - Tel. +39-035-654311 - Fax +39-035-301876 - www.claypaky.it S.p.A.
