11 Montage der mechanischen Teile
11.6 Installation des Schließfolgereglers bei Brandschutztüren

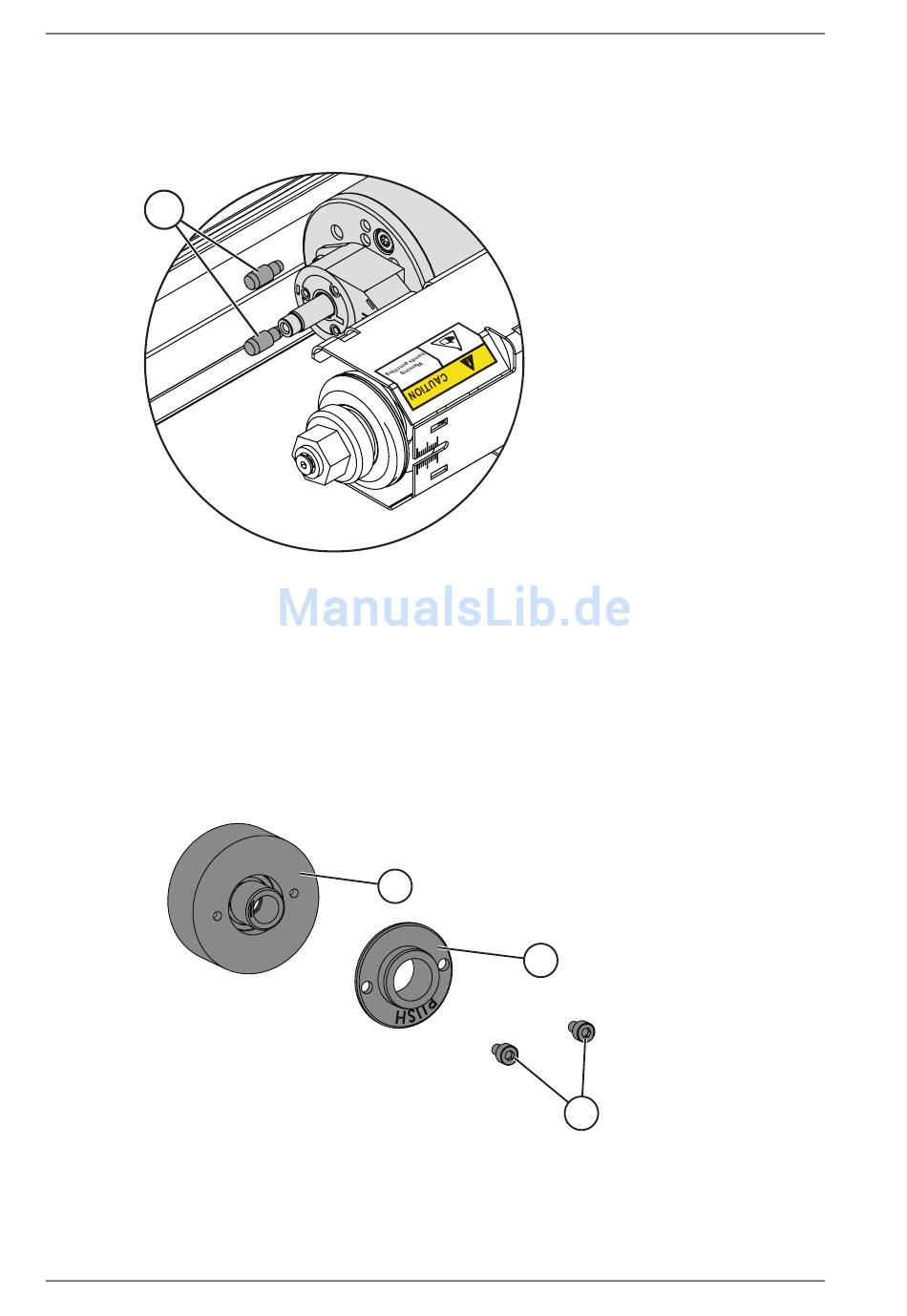

Vor Montage der Transmissionseinheit Schritte a bis e unten ausführen. Die beiden Führungsstifte
(1) für den Schließfolgeregler-Sockel hineindrehen.
1
Den Rotor (Teile 2 bis 4 unten) montieren, ehe der Motor auf der Montageplatte installiert wird.
Die Steuereinheit installieren, nachdem die Installation des Schließfolgereglers abgeschlossen ist.
Wenn der Schließfolgeregler in einer vorhandenen Installation montiert wird, kann die Steuereinheit
während der Montage ein kleines Stück zur Seite gerückt werden, um an den Motor zu kommen.
Länge Verbindungsstange = Scharnier zu Scharnier - 980 mm
a Die Schrauben (2) lösen und die Abdeckung (3) vom Rotor (4) abnehmen.
b Drehen Sie die Abdeckung (3) so, dass sie zur Montagerichtung PULL oder PUSH passt. Für eine
ziehende Installation muss PULL sichtbar sein, für eine drückende PUSH.
c Ziehen Sie die Schrauben (2) an.
56
4
Ausgabe vom 2018-01-29
1 Steuerstift
3
2 Schraube
3 Kupplungsabdeckung
2
4 Rotor
1007913-EMDE-16.0
