Installationsanleitung
Sensor-Tastenfeld mit 4 Tasten, 2,8" TFT-Farbdisplay und Zeitschaltuhr
Anwendung:
Das LCN-GT4D ist für die Montage auf einer UP-
Dose vorgesehen. Es wird in trockenen Innenräumen
eingesetzt und kann an allen LCN-Busmodulen ab
Firmware 140601 (Juni 2010) betrieben werden. Das
LCN-GT4D darf nur aus dem beiliegenden Netzteil
LCN-NU5 versorgt werden. Die Konfiguration erfolgt
mit der LCN-PRO ab Version 3.7.
Lieferumfang: LCN-GT4D, LCN-NU5 (Netzteil),
Montageplatte mit LCN-TED Adapterplatine,
Installationsanleitung.
Funktionen
Sensortasten: Die vier kapazitiven Sensorflächen (D1-D4) unterstützten je 3 frei
einstellbare Funktionen: K
einstellbar. Die vier Sensortasten wirken auf Tabelle D des angeschlossenen Moduls.
Ein Signalton (abschaltbar) informiert über die Tastenbetätigung.
Local Control Network - Gebäudeleittechnik in Perfektion
, L
und L
URZ
ANG
OS

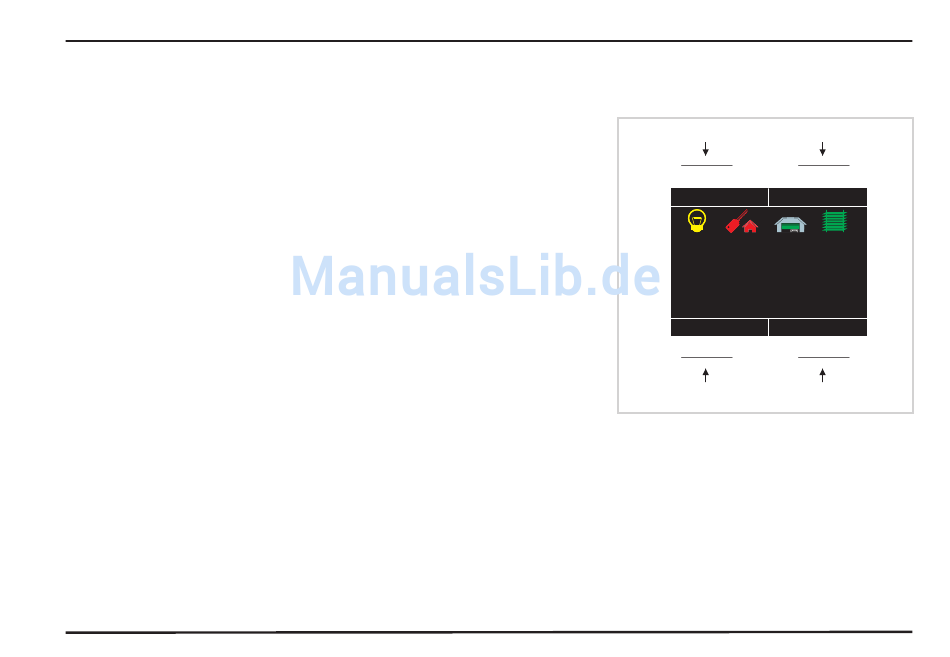

LCN-GT4D
D1
Fenst. AUF/ZU
Mo 31.12.2019 11:55:59
Jalousieautomatik ein
Außentemperatur 17,4°C
D3
. Die L
-Drückzeit ist mit LCN-PRO
ANG
®
D2
Auto EIN/AUS
GARAGE
Temp. -
Temp. +
D4
1
