Installationsanleitung
Sensor-Tastenfeld mit 4 Tasten, 2,8" TFT-Farbdisplay und Zeitschaltuhr
Anwendung: Das LCN-GT4D ist für die Montage
auf einer UP-Dose vorgesehen. Es wird in trockenen
Innenräumen eingesetzt und kann an allen LCN-
Busmodulen ab Firmware 140601 (Juni 2010)
betrieben werden. Das LCN-GT4D darf nur aus dem
beiliegenden Netzteil LCN-NU5 versorgt werden.
Die Konfiguration erfolgt mit der LCN-PRO ab
Version 3.7.
Lieferumfang: LCN-GT4D, LCN-NU5 (Netzteil),
Montageplatte mit LCN-TED Adapterplatine,
Installationsanleitung.
Funktionen
Sensortasten: Die vier kapazitiven Sensorflächen unterstützten je 3 frei einstellbare
Funktionen: K
, L
URZ
angeschlossenen Moduls. Ein Signalton (abschaltbar) informiert über die
Tastenbetätigung.

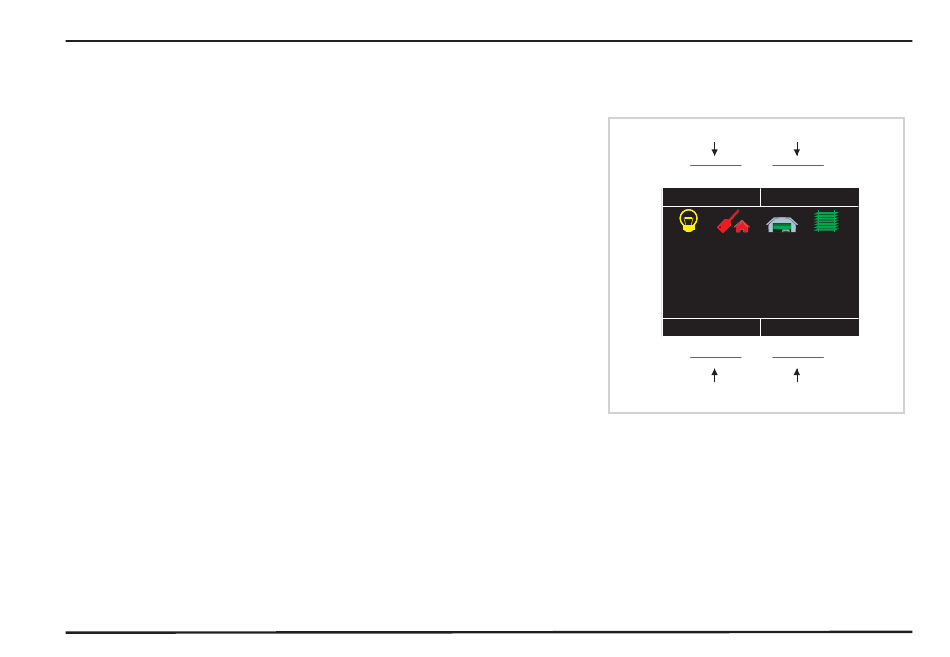

Farbdisplay: Auf dem Farbdisplay können bis zu sechs Symbole, 3 Textzeilen mit
jeweils bis zu 63 Zeichen und 4 Felder für die Tastenbeschriftung angezeigt werden. Bei
Local Control Network - Gebäudeleittechnik in Perfektion
und L
. Die vier Sensortasten wirken auf Tabelle D des
ANG
OS
LCN-GT4D
®
D1
D2
Auto EIN/AUS
Fenst. AUF/ZU
GARAGE
Mo 31.12.2019 11:55:59
Jalousieautomatik ein
Außentemperatur 17,4°C
Temp. -
Temp. +
D3
D4
1
