LCN-GT2
LCN-GTS2
®
®
Installationsanleitung
Sensor-Tastenfeld mit 2 Tasten

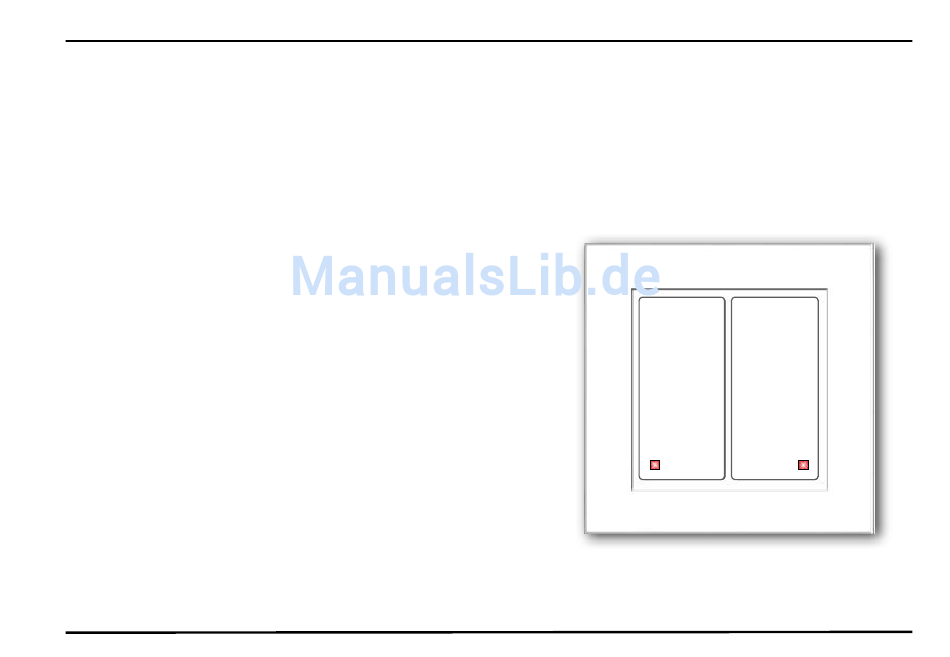

Das LCN-GT2 (LCN-GTS2) ist ein 1-/2-fach Sensor-Tastenfeld für den I-Anschluss eines
LCN-Busmoduls ab Version 140719 (Juli 2010). Es kann parallel mit anderen LCN-GT2
oder Sensorik betrieben werden. Dadurch eignet sich der Taster ideal als Flur- bzw.
Treppenhaustaster.
Die Sensorflächen verfügen zusätzlich über je eine
i n t e g r i e r t e S t a t u s - L E D u n d e i n e b l a u e
Hinterleuchtung.
®
Ein Corona -Lichtkranz mit 8 weißen LEDs dient
1
2
der dekorativen Wandbeleuchtung (LCN-NUI
erforderlich) und als dezentes Orientierungslicht,
so dass sich das LCN-GT2 auch bei geringem
Umgebungslicht komfortabel bedienen lässt.
(3)
(4)
Die zwei Sensorflächen sind hinter einer 5 mm (3
mm) starken Glasfront angeordnet. Die
L1
L2
Beschriftung der Sensorflächen erfolgt individuell
per Folie und kann jederzeit geändert werden.
Lieferumfang
LCN-GT2 (LCN-GTS2), I-Anschlussleitung, Montagerahmen, 2 Stk. Schrauben 3,2 x
25mm & Beschriftungsblatt.
