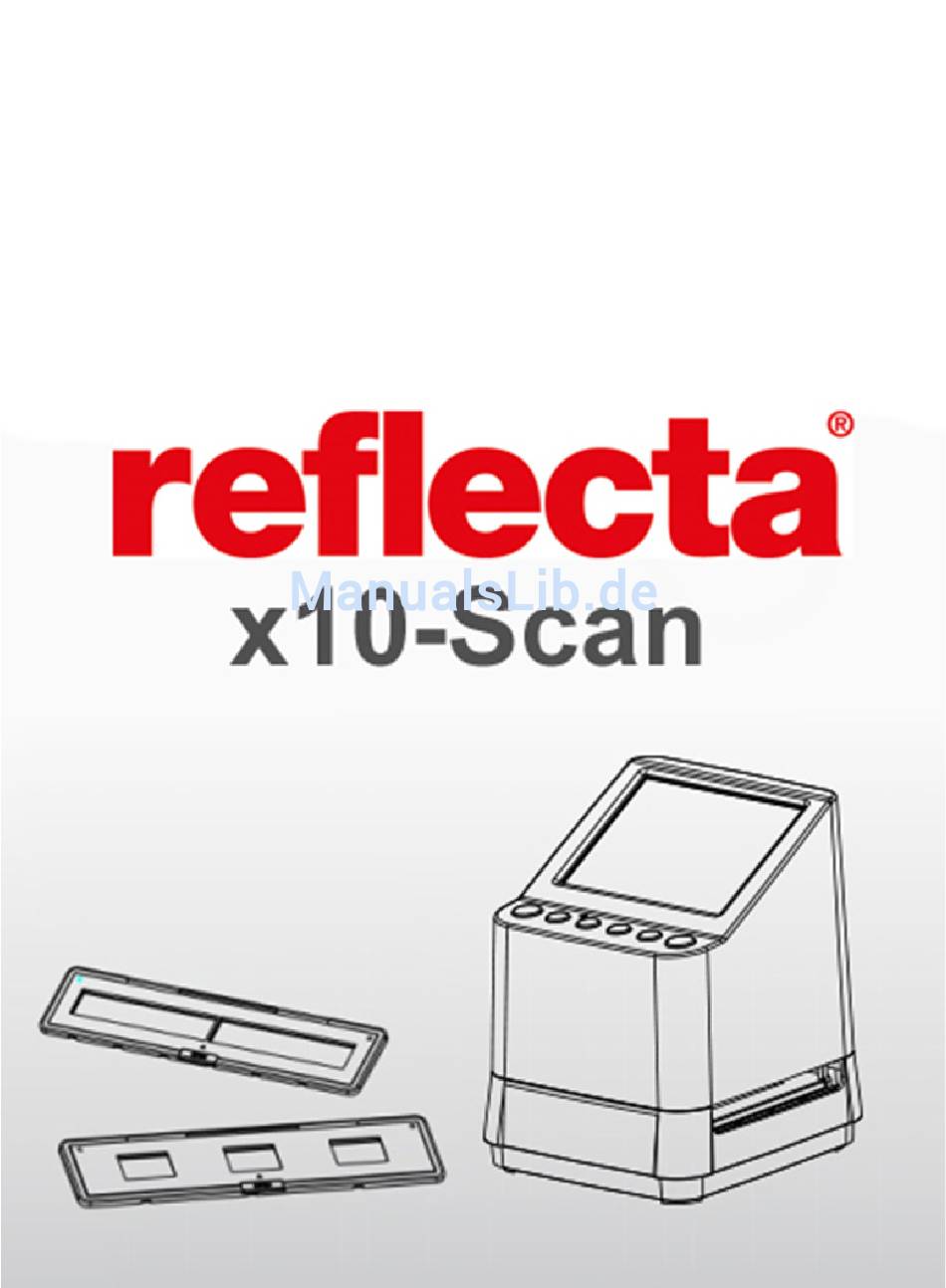

- Seite 1 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Sicherheitshinweise ........... 2 2. Vorbereitung .............. 4 Lieferumfang .............. 4 Bedienelemente und Funktionen ....... 5 3. Digitalen Foto-Scanner verwenden ......7 4. Film/Dia in Halter einsetzen ........10 5. Dia-/Filmhalter in Scanner einlegen ......11 6. Helligkeit und Farbe anpassen ........ 13 7. -
Seite 3: Sicherheitshinweise
Willkommen Vielen Dank, dass Sie sich für den reflecta x10-Scan entschieden haben. Bitte nehmen Sie sich einen Moment Zeit, um die Bedienungsanleitung zu lesen. 1. Sicherheitshinweise Bevor Sie den Scanner in Betrieb nehmen, lesen und verstehen Sie bitte die nachfolgenden Sicherheitshinweise. - Seite 4 Gerät bemerken, schalten Sie es sofort aus. Bringen Sie den Scanner zur Reparatur zum nächstgelegenen autorisierten Kundendienst. Versuchen Sie keinesfalls, den reflecta x10-Scan selbst zu reparieren. Benutzen Sie nur die empfohlene Stromversorgung. Die Verwendung von Stromquellen, die nicht ausdrücklich für den reflecta x7-Scan empfohlen werden, kann zu Überhitzung, Verformung des Geräts, Feuer, Stromschlag...
-
Seite 5: Vorbereitung
2. Vorbereitung Lieferumfang Digitaler Foto-Scanner Bedienungsanleitung 135 Negativ-Halter 135 Dia-Halter 110 Negativ-Halter 126 Negativ-Halter (optional) (optional) Reinigungsbürste Netzteil USB-Kabel TV-Kabel... -
Seite 6: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Flüssigkristallanzeige (LCD) Ein/Aus OK/Scan Löschen EV/RGB/Pfeiltaste abwärts Wiedergabemodus Filmtyp/Pfeiltaste aufwärts 135 Filmadapter TV-Ausgang SD-Kartenschacht USB-Anschluss Film- / Dia-Halterschacht... - Seite 7 Reinigungsbürste 135 Dia-Halter 135 Negativ-Halter Hinweis: Wir empfehlen, die Glasoberfläche regelmäßig mit einem Pinsel zu reinigen, um ein klares Bild zu erhalten. Vergewissern Sie sich, dass Ihre Negative / gerahmten Dias und Rahmen sauber sind, bevor Sie sie in den Scanner einlegen. Schmutz oder Staub auf den Negativen und Rahmen beeinflussen die Bildqualität.
-
Seite 8: Digitalen Foto-Scanner Verwenden
3. Digitalen Foto-Scanner verwenden 1. Setzen Sie eine SD-Karte im Scanner ein. Setzen Sie die SD-Karte im SD-Kartensteckplatz auf der Rückseite des Scanners ein und achten Sie darauf, dass die Kontakte auf der Karte nach unten zeigen. Die Karte wird automatisch verriegelt, wenn sie richtig eingesetzt ist. - Seite 9 Schließen Sie den USB-Stecker an einem Netzteil oder USB-Port Ihres Computers an. Drücken Sie zum Einschalten Ein-/Aus. Im Dialogfenster wählen Sie „NO“, indem Sie OK/( ) drücken. Der Filmtyp ist auf Dia voreingestellt, Sie können die Einstellung jedoch für einen anderen Filmtyp wählen.
- Seite 10 Filmtyp-Symbole: (Anzeige links unten im Display) 135 Dia 135 Negativ 135 Schwarz/Weiß 110 Negativ 126 Negativ Filmtyp-Symbol...
-
Seite 11: Film/Dia In Halter Einsetzen
4. Film/Dia in Halter einsetzen Die glänzende Seite muss nach oben zeigen. Öffnen Sie den Negativ/Positiv Dia-Halter wie dargestellt. 2. Legen Sie einen 135 Dia/Film/110 Negative/ 126 Negative in den Halter wie dargestellt ein. Schließen Sie den Halter und achten Sie darauf, dass er korrekt verriegelt ist. -
Seite 12: Dia-/Filmhalter In Scanner Einlegen
5. Dia-/Filmhalter in Scanner einlegen Der Scanner unterstützt 50 x 50 mm Dias, 135 S/W und 135/110/126 Negativfilme. 1. 50 x 50 mm (positive) Dias scannen: Setzen Sie den 135 Dia-Halter in den Film/Dia-Halter Schlitz des Scanners entsprechend der Dreiecksmarkierung auf dem Scanner und dem Halter ein, wie in der folgenden Abbildung gezeigt. - Seite 13 2. Negativfilme Typ 135, 110 und 126 scannen: Führen Sie den Negativ-Halter 135 (110/126) gemäß der Dreiecksmarkierung auf dem Scanner und dem Halter in den Halterschlitz des Scanners ein, wie in der folgenden Abbildung gezeigt. Schalten Sie den Scanner ein und wählen Sie mit der Filmtyp-Taste den Filmtyp, der gescannt werden soll.
-
Seite 14: Helligkeit Und Farbe Anpassen
6. Helligkeit und Farbe anpassen Helligkeit und Farbe des Bildes sind automatisch voreingestellt. In der Regel ist eine zusätzliche Justierung nicht erforderlich. Manchmal verblassen Helligkeit und Farbe und müssen angepasst werden. Drücken Sie ( damit sehen Sie die folgenden Symbole zur Einstellung im Display. - Seite 15 Wählen Sie das Wiederherstellungssymbol ( ), um die eingestellten Farben auf die ursprüngliche Standardeinstellung zurückzusetzen. -14-...
-
Seite 16: Wiedergabe- Und Löschmodus
7. Wiedergabe- und Löschmodus Sie können sich die zuvor aufgenommenen Bilder anschauen, indem Sie ( Wiedergabe) und dann ▲ und ▼ zur Bildauswahl drücken. Drücken Sie die Taste zweimal, um die aufgenommenen Bilder in einen Diashow-Modus zu versetzen. Um ein aufgenommenes Bild zu löschen, drücken Sie im Wiedergabemodus einmal die Löschtaste ( ). -
Seite 17: Bilder Auf Fernseher Anzeigen
8. Bilder auf Fernseher anzeigen Schließen Sie Ihren Scanner und Ihr TV-Gerät über das TV-Kabel an. Stellen Sie Ihren Fernseher auf Videomodus, schalten Sie den Scanner ein und drücken (Wiedergabe), wählen Sie das TV-System Ihres Landes und drücken Sie dann OK/( ), um das gewählte System zu bestätigen. -
Seite 18: Bilder Von Der Karte Auf Den Computer Herunterladen
9. Bilder von der Karte auf den Computer herunterladen Schließen Sie den Scanner über das Micro-USB-Kabel am Computer an. Schalten Sie den Computer und den Scanner ein. Auf dem LCD-Bildschirm des Scanners wird ein Symbol angezeigt, wie unten dargestellt. Drücken Sie ▲ ODER ▼, um den gelben Rahmen auf „YES“... -
Seite 19: Anhang
10. Anhang Spezifikationen Bildsensor 1/2,3" 14 Megapixel CMOS-Sensor, Vorschau und Review 3,5" Farb-LCD-Display Objektiv F/Nr. 3,5, 5-Elemente-Objektiv Farbabgleich Automatisch Belichtung Automatisch und Manuell Filmgröße 135 Negativ und Dia (3:2) Automatisches 110 Negativ (4:3) (optional) Beschneiden 126 Negativ (1:1) (optional) Filmtyp Automatische 135 Farb-Negativfilm (135, 110, 126) Umwandlung Schwarz/Weißfilm-Negativ... -
Seite 20: Symbole Und Anzeigen
Symbole und Anzeigen Helligkeit 1 Bild löschen Gewählte Farbe Alle Bilder löschen SD-Karte Standardfarbe formatieren Eingestellter Wert 135 Dia Nein 135 Negativ Fehler Karte S/W 135 Negativ Karte voll 110 Negativfilm Karte gesperrt 126 Negativfilm Wiedergabemodus PC-SD-Karte Diashow Auswahl PC-SD-Karte verbunden Bitte warten Auswahl TV-System EV-Kompensation... -
Seite 21: Pc-Systemanforderungen
PC-Systemanforderungen ® Pentium P4 1,6 GHz oder gleichwertiger AMD Athlon Freier USB2.0 Port 512 MB RAM 500 MB freier Festplattenspeicher 1024 x 768 Pixel Farbmonitor CD-ROM-Laufwerk ® Windows XP Service Pack II/Vista™, 32/64 Bit ... - Seite 22 GmbH Merkurstraße 8 72184 Eutingen Deutschland www.reflecta.de -21-...
