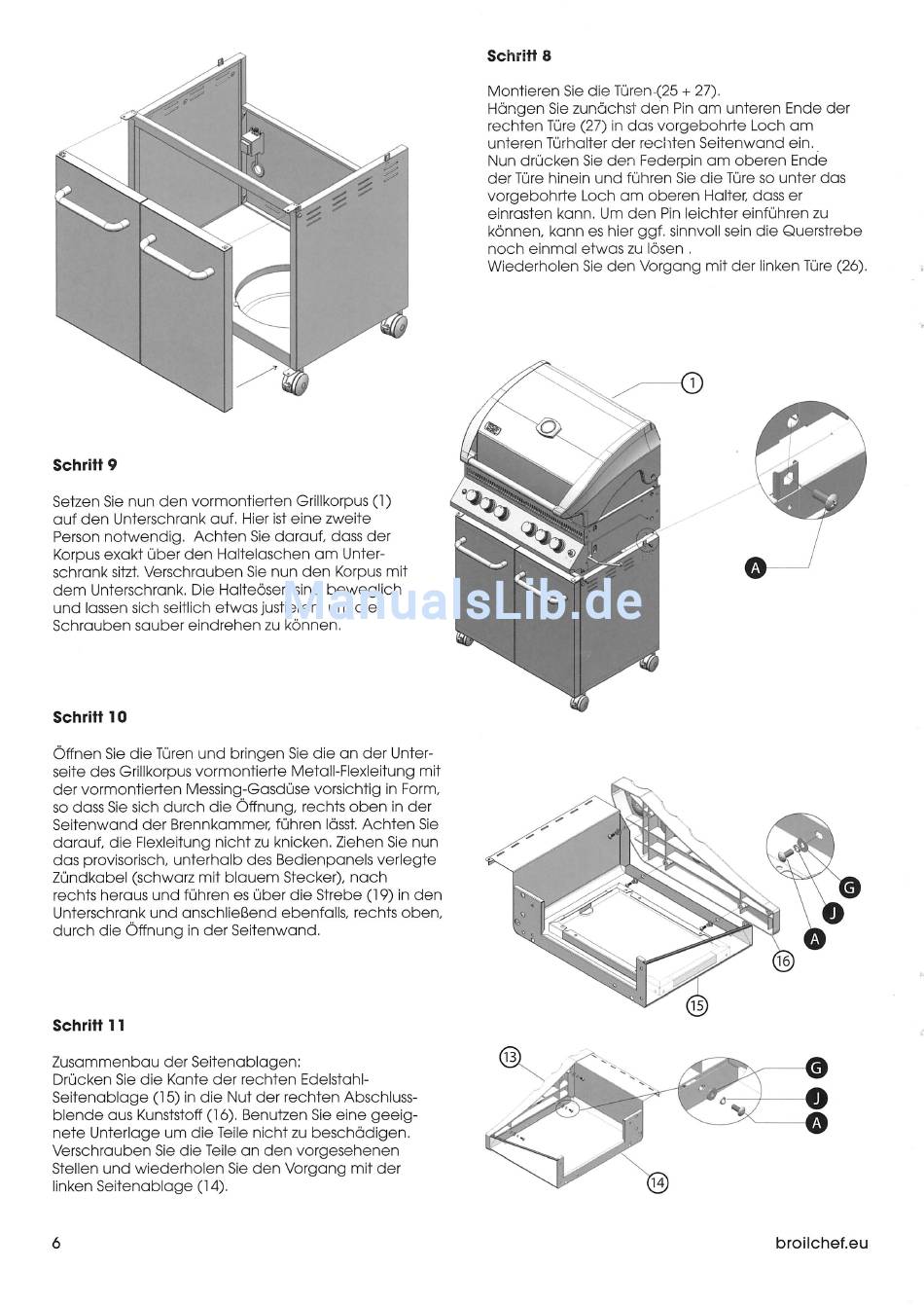

Schritt 9
Setzen Sie nun den vormontierten Grillkorpus (1)
out den Unterschrank auf. Hier Ist eine z\A/elte
Person notwendig, Achten Sie darauf, dass der
Korpus exakt über den Haltelaschen am Unter
schrank sitzt. Verschrauben Sie nun den Korpus mit
dem Unterschrank. Die Halteösen sind beweglich
und lassen sich seitlich etwas justleren, um die
Schrauben sauber eindrehen zu können.
Schritt 8
Montieren Sie die Türen-(25 + 27).
Hängen Sie zunächst den Pin am unteren Ende der
rechten Türe (27) In das vorgebohrte Loch am
unteren Türhalter der rechten Seltenwand ein.
Nun drücken Sie den Federpin am oberen Ende
der Türe hinein und führen Sie die Türe so unter das
vorgebohrte Loch am oberen Halter, dass er
einrasten kann. Um den Pin leichter einführen zu
können, kann es hier ggf. sinnvoll sein die Querstrebe
noch einmal etwas zu lösen .
Wiederholen Sie den Vorgang mit der linken Türe (26).
Schritt 10
Öffnen Sie die Türen und bringen Sie die an der Unter
selte des Grillkorpus vormontierte Metoll-Flexleltung mit
der vormontierten Messlng-Gosdüse vorsichtig in Form,
so dass Sie sich durch die Öffnung, rechts oben In der
Seltenwand der Brennkammer, führen lösst. Achten Sie
darauf, die Flexleltung nicht zu knicken. Ziehen Sie nun
das provisorisch, unterhalb des Bedienpanels verlegte
Zündkabel (schwarz mit blauem Stecker), nach
rechts heraus und führen es über die Strebe (19) In den
Unterschrank und anschließend ebenfalls, rechts oben,
durch die Öffnung In der Seltenwand.
Schritt 11
Zusammenbau der Seltenablagen:
Drücken Sie die Kante der rechten Edelstahl-
Seltenablage (15) In die Nut der rechten Abschluss
blende aus Kunststoff (16). Benutzen Sie eine geeig
nete Unterlage um die Teile nicht zu beschädigen.
Verschrauben Sie die Teile an den vorgesehenen
Stellen und wiederholen Sie den Vorgang mit der
linken Seltenablage (14).
