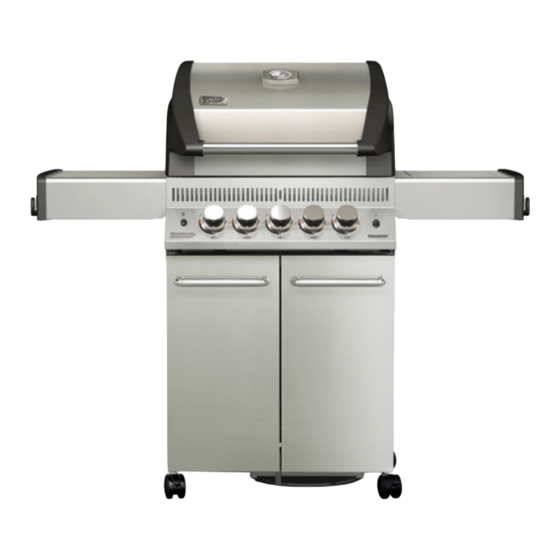

Broil Chef PARAMOUNT BC-430SBS Montage- Und Bedienungsanleitung
Premium gasgrill
Vorschau ausblenden
Andere Handbücher für PARAMOUNT BC-430SBS:
- Montage- und bedienungsanleitung (16 Seiten) ,
- Montage- und bedienungsanleitung (16 Seiten)
Verwandte Anleitungen für Broil Chef PARAMOUNT BC-430SBS
Inhaltszusammenfassung für Broil Chef PARAMOUNT BC-430SBS
- Seite 1 Montage- und Bedienungsanleitung PARAMO U NT Premium Gasgrill BC-430SBS / BC-430BBS BC-430BBS BC-430SBS broilchef.eu...
-
Seite 2: Teileliste
Teileliste 1 Teil Bezeichnung Teil Bezeichnung Teil Bezeichnung Grillkorpus Seitenbrenner Gasflaschenhalter Warmhalterost Seitenbrenner Schale Seitenwand rechts Grillrost Abschluss Seitenablage Li Seitenwand links Flammblech groß Seitenablage links Besteckhalter innen Flammblech klein Seitenablage rechts Türe links Hitzeschutz Abschluss Seitenablage Re Türgriff Zündelektrode Rückwand Türe rechts Fettsammelschale... - Seite 3 Teileliste 2 Teil Menge Bezeichnung Abbildung Schraube (rund, M6 x 15) Schraube (rund, M4 x 12) Schraube (rund, M6 x 35) Mutter (M4) Splint Batterie AAA broilchef.eu...
- Seite 4 Montage Nehmen Sie alle Teile aus der Verpackung. Bitte bewahren Sie die Originalverpackung solange auf, bis Sie den Grill endgültig in Betrieb genommen haben. Entfernen Sie zunächst die Schutzfolie von allen Edelstahl- teilen (Vorsicht bei scharfkantigen Teilen!). Vergewissern Sie sich, dass alle Teile vorhanden sind. Schritt 1 Verschrauben Sie die Seitenteile (22 + 23) mit der Bodenplatte (20).
- Seite 5 Schritt 4 Montieren Sie das Netzteil (18) mit den Schrauben (B) und Muttern (F). Führen Sie das Anschlusskabel durch die vorgesehene Öffnung in der Rückwand. Gegebenenfalls entfernen Sie dazu zunächst den Kantenschutzring aus dem Loch und führen anschließend den Stecker durch die Öffnung nach außen.
- Seite 6 Schritt 8 Montieren Sie die Türen (25 + 27). Hängen Sie zunächst den Pin am unteren Ende der rechten Türe (27) in das vorgebohrte Loch am unteren Türhalter der rechten Seitenwand ein. Nun drücken Sie den Federpin am oberen Ende der Türe hinein und führen Sie die Türe so unter das vorgebohrte Loch am oberen Halter, dass er einrasten kann.
- Seite 7 Schritt 12 Montage der Seitenablagen. Öffnen Sie die Deckelhaube. Bringen Sie die linke Seitenablage in Position und drehen Sie zunächst von der Innenseite der Brenner- kammer zwei Schrauben (C) ein. Drehen Sie nun die übrigen Schrauben, von aussen, unterhalb der Seitenablage ein. Wiederholen Sie den Vorgang mit der rechten Seitenablage.
- Seite 8 Schritt 14 Montieren Sie die Stromversorgung der Innenbeleuch- tung. Öffnen Sie die Türen des Unterschranks und verbinden Sie die beiden Stecker (hellrot) des beilie- genden Kabels mit den Steckern (hellrot) auf der linken Unterseite des Grillkorpus. Anschließend stecken Sie den Stecker am anderen Ende des Kabels in das Netzteil hinten links im Unter- schrank und drehen die Überwurfmutter fest.
- Seite 9 Schritt 17 Drehen Sie den Zündknopf ab und setzen Sie die Batterie (F) ein. Schritt 18 Stellen Sie die Gasflasche in die Gasflaschenmulde im Unter- schrank. Schließen Sie den Gasschlauch mit dem vormon- tierten Druckminderer an die Gasflasche an. Achtung! Führen Sie eine Dichtigkeitsprüfung durch (S.
- Seite 10 Bedienhinweise Lesen Sie die Bedienhinweise vollständig Vorsicht im Umgang mit Gas bevor Sie das Gerät verwenden. Das Arbeiten mit Gas ist sicher, erfordert jedoch einige Vorsichtsmaßnahmen: Das Nichtbefolgen der Montage- und Betriebsanlei- tung kann durch Brand oder Explosion zu Sach- und - Schalten Sie die Gaszufuhr an der Gasflasche nach Personenschäden führen.
-
Seite 11: Vor Der Ersten Benutzung
Vor der ersten Benutzung Brenner und Zündung Hauptbrenner Wenn Sie den Grill zum ersten Mal oder nach län- gerer Zeit wieder verwenden, müssen folgende Dinge beachtet werden: - Öffnen Sie den Deckel und stellen Sie die Regler der Hauptbrenner auf OFF (O). - Lesen Sie alle Hinweise in dieser Anleitung sorgfältig - Öffnen Sie das Hauptventil der Gasflasche durch (zumindest vor der ersten Inbetriebnahme). -
Seite 12: Reinigungshinweise
Infrarot Heckbrenner (REAR) Direktes- und Indirektes Grillen Entfernen Sie immer den Warmhalterost, bevor Sie den Heckbrenner (REAR) verwenden! Der Heckbrenner darf nicht gleichzeitig mit einem Hauptbrenner verwendendet werden. Das Gerät könnte überhitzen und Schaden nehmen. - Montieren Sie einen (optionalen) Drehspieß. - Öffnen Sie den Deckel, bevor Sie den Brenner zünden. -
Seite 13: Mögliche Ursache
liche Reinigung vornehmen möchten, lassen Sie den Achtung! Grill zunächst vollständig abkühlen und entfernen Sie die Gasflasche. Bitte reinigen Sie regelmäßig das Tropfblech und die Entnehmen Sie alle beweglichen Teile aus dem Fettsammelschalen. Fettansammlungen können einen Grillkorpus und reinigen Sie diese gründlich. Fettbrand verursachen und dadurch den Grill beschä- Emaillierte Teile und Teile aus Gusseisen niemals in die digen. -
Seite 14: Broilchef Qualität
BroilChef Qualität Bis zu 25 Jahre Garantie. Produktdetails Paramount Grillkorpus aus Aluminium 25 Jahre Grillkorpus aus Edelstahl Grillhaube emailliert 10 Jahre Grillhaube aus Edelstahl 10 Jahre Flammbleche / Aromaschienen 5 Jahre Grillroste aus Edelstahl 10 Jahre Edelstahl - Gußbrenner 10 Jahre Messing Brenner Infrarot - Seitenbrenner / Sear Station 2 Jahre... -
Seite 15: Typenschild
Typenschild Das Typenschild führt wichtige technische Spezifikationen Ihres Gerätes auf. Es befindet sich zusätzlich auf der Innenseite einer Türe im Unterschrank. 0051-16 Product Name Outdoor Gas Barbecue Grill “PARAMOUNT” No. 51CR4705 Model Number / Modellnummer BC-430SBS, BC-430BBS Manufacturer / Hersteller Lucas BBQ Co.Ltd., No. - Seite 16 BroilChef Europe Telefon +49 (0)69-40 80 27 60 Cassellastraße 30-32, Gebäude H +49 (0)69-40 80 27 629 60386 Frankfurt am Main eMail info@broilchef.eu Deutschland broilchef.eu...
