1. Anwendung
• Beheizung von Wohn- und Geschäftsräumen, Kirchenbänken, Bürotischen, Verkaufsboxen etc.
• Die Platten können auf brennbare Materialien montiert werden.
2. Anschluss
• Spannung: 230V/50Hz.
• Schutzklasse: I.
• Schutzart: IP 20
• Die Heizplatte ist mit keinem Thermostat versehen.
3. Montage
• Die Platten können sowohl horizontal (Deckenmontage) als auch vertikal (Wandmontage, senkrecht
oder waagerecht) montiert werden, bei horizontaler Anbringung können die Platten bei Bedarf auch
an Ketten oder Seilen aufgehängt werden.
• Der Mindestabstand der Front- und Seitenwände der Platte von entflammbaren Gegenständen
beträgt 10 cm.
Vorgehensweise - Wandmontage:
• Die Montagepunkte gemäß der Montageskizze (waagerecht oder senkrecht) anzeichnen und
bohren, Dübel einstecken und Schrauben eindrehen, bis die Schrauben noch 5 mm Restabstand
haben.
• Das Anschlusskabel installieren. (Farbkennzeichnung der Adern beachten!)
• Die Platte in die entsprechenden Verankerungen einhängen und verschieben, bis sie eingerastet ist.
Vorgehensweise - Deckenmontage:
• Die Montagepunkte gemäß einer der Montageskizzen anzeichnen und bohren, Dübel einstecken und
Schrauben eindrehen, bis die Schrauben noch 5 mm Restabstand haben.
• Das Anschlusskabel installieren. (Farbkennzeichnung der Adern beachten!)
• Die Platte in die entsprechenden Verankerungen einhängen und verschieben, bis sie eingerastet ist.
4. Wichtige Hinweise
• Die Heizelemente vom Typ IWH slim sind nicht für die Montage in Feuchträumen geeignet.
• Bei der Montage sind die allgemeinen Sicherheitsanforderungen und technischen Normen gemäß
VDE 0100 / T701 zu beachten.
• Das entfernen des Steckers, bei Festinstallation, hat keinen Einfluss auf die Garantie.
• Die Umgebungstemperatur (Lufttemperatur), in der die Strahlplatte angebracht ist, darf 40 °C nicht
überschreiten!
• Die Speisungszuleitung muss mit einer Netzabtrennung (Sicherung) versehen sein, bei der der
Abstand der geöffneten Kontakte mindestens 3,5 mm bei allen Polen beträgt. Es ist immer ein
Fehlerstromschutzschalter mit Ansprechstrom von
• Die Typenbezeichnung des Produkts bezeichnet die zugeführte Leistung (IWH-450 slim = 450 W).
• Es wird empfohlen, bei der Montage der Platte Handschuhe zu tragen, um die Strahl-Frontwand der
Platte nicht zu beschmutzen.
• Die Platte kann mit einer leichten Reinigungsmittel-Lösung und einer Bürste oder einem
Microfasertuch gereinigt werden.
Eine Festinstallation darf nur vom Elektroinstallateur durchgeführt werden!
Durch eine unsachgemäße Installation gefährden Sie Ihr eigenes Leben und das Leben der
Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z.B. durch Brand.
Es droht Ihnen die persönliche Haftung bei Personen- und Sachschäden!
Wenden Sie sich an einen Elektroinstallateur!
l
= 30 mA zu verwenden.
ÄN

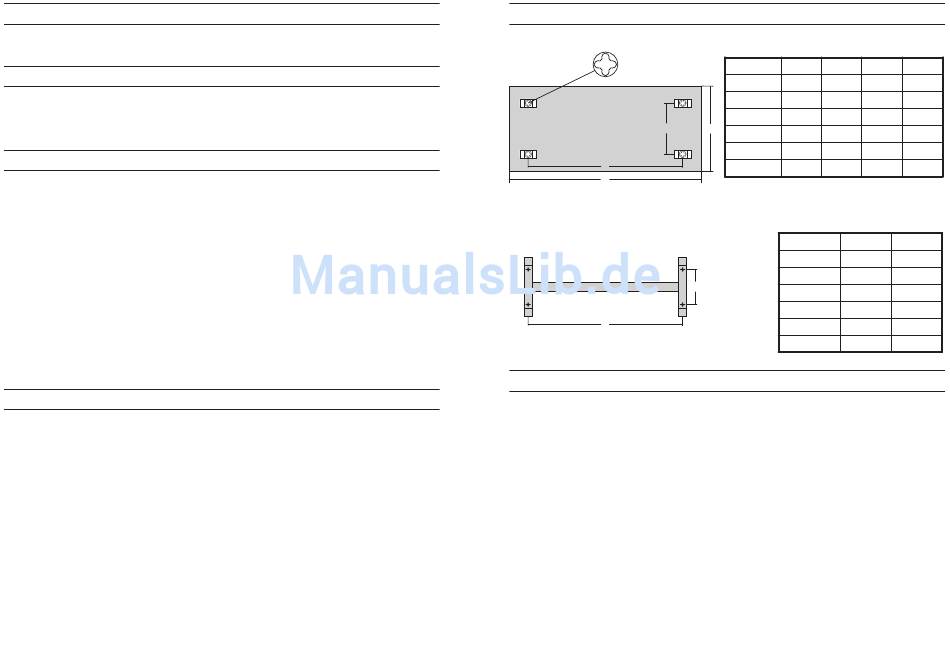

5. Maße und Montage
B
A
X
A
6. Allgemeine Hinweise und Sicherheitshinweise
• Infrarot-Strahlungsplatten IWH slim sind ausschließlich zum Gebrauch als Heizelement im
Innenbereich geeignet. Jede nicht bestimmungsgemäße Verwendung kann zur erheblichen Gefahr
für Personen, Tiere und Umwelt führen.
• Infrarot-Strahlungsplatten IWH slim sind nicht dafür geeignet, durch Personen mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten, oder mangels Erfahrung und/oder mangels
wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person
beaufsichtigt, oder sie erhielten von ihr Anweisungen zur Benutzung des Gerätes.
• Alle Heizelemente sind von Kindern fernzuhalten. Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie mit den Geräten nicht spielen.
• Jede IWH slim-Heizplatte besitzt integrierte Sicherheitsschalter, die das Gerät bei Überhitzung durch
unsachgemäßen Gebrauch abschalten, und nach Abkühlung wieder in Betrieb setzen.
• Infrarot-Strahlungsplatten NICHT ABDECKEN - dies führt zur Überhitzung! - BRANDGEFAHR!
• Benutzen Sie das Heizelement niemals, wenn die Zuleitung oder der Stecker beschädigt ist.
Beschädigte Anschlusskabel oder Stecker müssen vom Hersteller oder einem Servicetechniker
ersetzt werden.
• Vor der Reinigung ist das Heizelement immer vom Netz zu trennen!
• Infrarot-Strahlungsplatten IWH slim niemals in Wasser tauchen!
• bei Erstinbetriebnahme kann es notwendig sein, die Heizelemente über einen längeren Zeitraum
dauerhaft zu betreiben, da die notwendige Erwärmung von Wänden, Böden, Decken und
Gegenständen erst erfolgen muss. Die Betriebstemperatur des Heizelementes wird nach wenigen
Minuten erreicht.
• Bedingt durch die starke Dämmung der Elemente nach hinten, und durch die daraus resultierende,
unterschiedliche Erwärmung, kann es im Betrieb zu einer Wölbung der Frontplatte kommen, die
nach Abkühlung wieder verschwindet. Das ist normal, und stellt keinen Beanstandungsgrund dar.
Typ
A (mm)
B (mm)
X (mm)
IWH-100 slim
135
190
IWH-200 slim
310
190
IWH-300 slim
555
190
Y
IWH-450 slim
645
360
IWH-600 slim
645
360
IWH-750 slim
933
360
1200
Bohrmaße Montagerahmen:
Typ
A (mm)
IWH-100 slim
130
IWH-200 slim
310
B
IWH-300 slim
555
IWH-450 slim
645
IWH-600 slim
645
IWH-750 slim
933
Y (mm)
320
320
520
320
800
320
900
520
900
600
600
B (mm)
109
109
109
280
280
280
