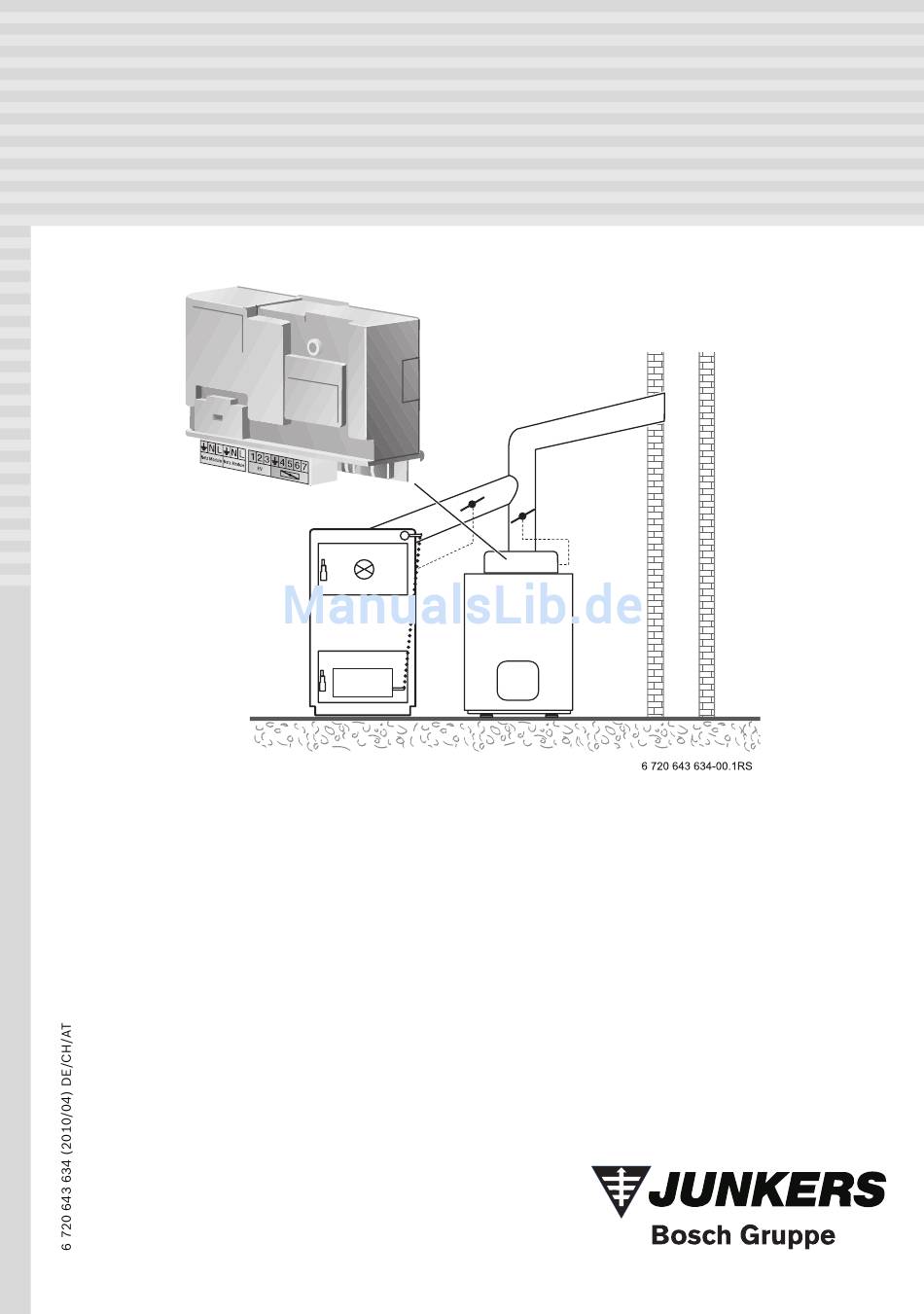

- Seite 1 Installationsanleitung für den Fachmann UX 15...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise ....3 Symbolerklärung ....3 Sicherheitshinweise ... . 4 Angaben zum Produkt . -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Warnhinweise Weitere Symbole Warnhinweise im Text werden mit Symbol Bedeutung einem grau hinterlegten Warndrei- Handlungsschritt eck gekennzeichnet und umrandet. Querverweis auf andere Stellen im Dokument oder auf andere Doku- Bei Gefahren durch Strom wird mente das Ausrufezeichen im Warndrei- eck durch ein Blitzsymbol ersetzt. -
Seite 4: Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Sicherheitshinweise Installation und Inbetriebnahme B Damit die einwandfreie Funktion gewährleis- tet wird, technische Dokumente dieses Zube- hörs und des Heizkessels beachten. B Gerät nur von einem zugelassenen Fachbe- trieb montieren und in Betrieb nehmen lassen. Lebensgefahr durch elektrischen Strom B Sicherstellen, dass nur ein zugelassener Fach- betrieb Elektroarbeiten durchführt. -
Seite 5: Angaben Zum Produkt

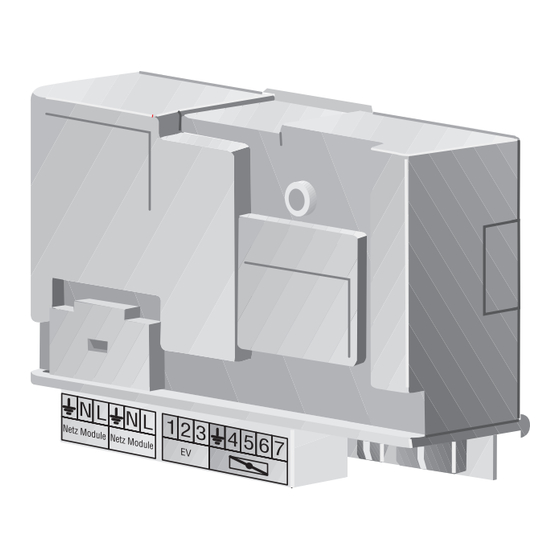

• Zugang zur Gerätesicherung Produktbeschreibung Modul UX 15 Zugang zur Ersatzsicherung Sie können mit Hilfe des Moduls UX 15 einen Öl- Betriebs-/Störungsleuchte /Gas-Gebläseheizkessel und einen zweiten Wär- meerzeuger (z. B. einen Festbrennstoff-Kessel) an demselben Schornstein anschließen. Das UX 15 verhindert, dass beide Heizkessel gleich- zeitig in Betrieb gehen. -
Seite 6: Installationsmöglichkeiten
Angaben zum Produkt Installationsmöglichkeiten Bild 2 Installationsmöglichkeiten (nach DIN 4759 Teil 1) Festbrennstoff-Kessel und Öl/Gas-Geblä- seheizkessel mit gemeinsamem Verbin- dungsstück Festbrennstoff-Kessel und Öl/Gas-Geblä- seheizkessel mit getrenntem Verbindungs- stück 6 720 643 634 (2010/04) -
Seite 7: Installation
Das UX 15 muss in das Regelgerät am Laschen am Regelgerät führen. Heizkessel montiert werden, eine B Modulvorderseite nach unten drücken. Wandmontage ist nicht möglich. Es darf nur ein UX 15 in einer Hei- zungsanlage installiert werden. Modul montieren GEFAHR: Lebensgefahr durch elek- trischen Strom! B Vor dem Öffnen des Regelgerä-... -
Seite 8: Elektrischen Anschluss Herstellen
1. Feuerungsautomat -Kabel [1] vom Regelgerät B Weitere Komponenten mit den Klemmen [3] MX 15 des Heizkessels abziehen und des Moduls nach Anschlussplan verdrahten. 2. in die Steckbuchse [2] des Moduls UX 15 ein- stecken. Bild 6 Elektrische Anschlüsse für UX 15 herstel-... - Seite 9 Installation Klemmenanschlüsse Die Anschlüsse sind farbig, entsprechend den zugehörigen Steckern gekennzeichnet. Bild 7 Anschlussplan Pos. Bezeichnung Beschreibung Netzein. Netzversorgung über MX15 230 V, 50 Hz, maximal zul. Absicherung 10 A Netzaus. Netzversorgung für weitere Module 230 V, 50 Hz Anschlussklemme für potentialfreie Kontakte (z. B. zweiter Wärmeerzeuger) Klemme 1 und 2 geschlossen: Freigabe Klemme 1 und 2 offen: keine Freigabe Anschlussklemme für Abgassperrklappe, motorische Nebenluftvorrichtung...
-
Seite 10: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Funktionsprüfung durchführen Das UX 15 stellt eine Sicherheitsein- richtung dar. Als Installateur sind Sie 4.2.1 Kontakte externe Verriegelung auf Funk- verpflichtet, die sichere Funktion zu tion prüfen überprüfen. Ggf. ist eine Abnahme Um die Funktion zu prüfen, gibt es 2 Varianten: der Heizungsanlage durch den Schornsteinfeger erforderlich. -
Seite 11: 4.2.2 Ausgang Auf Funktion Prüfen
Inbetriebnahme 4.2.2 Ausgang auf Funktion prüfen Die Funktion ist davon abhängig, welche Vorrich- tung am Ausgang angeschlossen ist. B Öl-/Gas-Gebläseheizkessel einschalten. B Schornsteinfegertaste am Regelgerät des Heizkessels drücken, um eine Wärmeanforde- rung zu erzeugen. B Prüfen, dass die angeschlossene Vorrichtung wie folgt schaltet: –... -
Seite 12: Notbetrieb
Öl-/Gas-Gebläseheizkessels gestört ist, regelt der Feuerungsautomat im Notbetrieb die Kessel- wassertemperatur auf 60 °C, um den Betrieb der Heizungsanlage aufrecht zu erhalten. Bild 8 Störung der Kommunikation zwischen UX 15 und Regelgerät (A) oder Feuerungsautomat (B) Feuerungsautomat Regelgerät Notbetrieb kein Notbetrieb... -
Seite 13: Störungen Beheben
Störungen beheben Störungen beheben In der Spalte „Störungs- und Displaycode“ sind alle Störungen aufgelistet, die im Zusam- menhang mit dem Modul UX 15 auftreten können. Die Beschreibung weiterer Störungen finden Sie in der Installations- und Bedienungsan- leitung des Heizungsreglers. Störungs-... - Seite 14 Notizen 6 720 643 634 (2010/04)
- Seite 15 Notizen 6 720 643 634 (2010/04)
- Seite 16 Wie Sie uns erreichen... DEUTSCHLAND Bosch Thermotechnik GmbH Technische Beratung/ Kundendienstannahme Junkers Deutschland Ersatzteilberatung (24-Stunden-Service) Junkersstraße 20-24 Telefon(0 18 03) 337 330* Telefon(0 18 03) 337 337* D-73249 Wernau Telefax(0 18 03) 337 339* www.junkers.com Info-Dienst Junkers.Kundendienstauftrag@de.bosch. com (Für Informationsmaterial)
