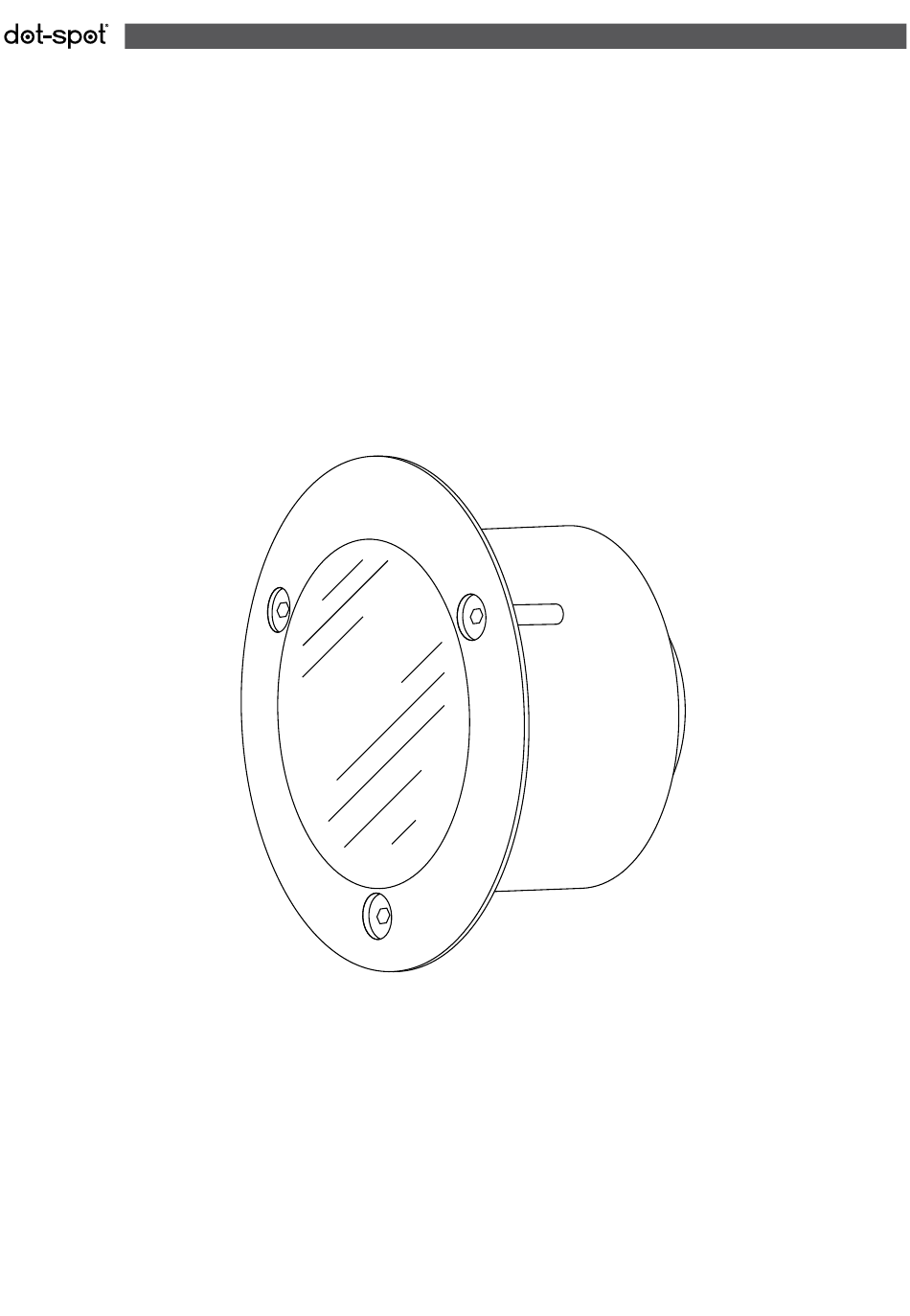

  • Seite 1 20 І Bedienungsanleitung І Operator‘s Manual...

  • Seite 2: Inhaltsverzeichnis

    Danke! Vielen Dank, dass Sie sich für den dot-spot aquaros 20 Einbaustrahler für Pools und Teiche ent- schieden haben. dot-spot Produkte werden nach sehr hohen Qualitätsrichtlinien in Deutschland entwickelt und gefertigt. Die hohe Qualität und lange Lebensdauer der Produkte sind ein aktiver Beitrag zur Ressourcenschonung und zum Umweltschutz.

  • Seite 3: Umgang Mit Der Gebrauchsanleitung

    Verbindungstechnik abhängig. Montagezubehör (optional) Die Montage der aquaros 20 in Beton-, Mauer-, Anstrich-, Fließen- und Stahlbecken erfolgt aus- schließlich mittels der Einbauhülse aq EH 100, Artikelnummer 93105, welche separat zu bestellen ist. Optional ist für dünnwandige Kunststoff- und Folienbecken zusätzlich zur Einbauhülse ein Dicht- 昀氀ansch aq DS 100, Artikelnummer 93106 lieferbar.

  • Seite 4: Technische Beschreibung

    Die Abstrahlung kann während der Montage um bis zu 25° in jede Richtung verstellt werden. Mit wahlweise diffusem Glas oder Optik mit 10°, 20° oder 35° Abstrahlwinkel erzeugt die aquaros 20 weiche bis brillante Lichteffekt unter Wasser. Ob weiß, farbig oder RGBW: größere Pools, Wasser- becken und Schwimmbäder erstrahlen unter Wasser und tauchen das Umfeld in bestes Licht.

  • Seite 5: Ausstattungsvarianten

    Ausstattungsvarianten Modell aquaros 20 Bestellnummer Bemerkung Anschluss immer 5 m mit 20500. offenem Kabelende Lichtfarben Lumen, nur zur Bestell- allgemeinen Betriebsspannung nummer Information warmweiß, 2700 K .00. 1840 lm 24 V neutralweiß, 4000 K .11. 1940 lm 24 V kaltweiß, 5700 K .01.

  • Seite 6: Sicherheit

    Bestimmungsgemäßer Gebrauch Die aquaros 20 Poolleuchte dient zur Beleuchtung von Pools, Schwimmbädern und Wasserbecken und deren Umgebung aus dem Wasser heraus. Tauchtiefe ist maximal 5 m. Die aquaros 20 Pool- leuchte ist nach ordnungsgemäßer Montage wasserdicht und unemp昀椀ndlich gegen die üblichen Ein昀氀üsse unter Wasser. Sie ist zum Einsatz in Salzwasser / Sole mit einem Salzanteil von unter...

  • Seite 7: Montage

    Sicherheit Sicherheitshinweise Die aquaros 20 darf nicht in Bereichen eingesetzt werden, in denen das Wasser gefrieren kann. Ist dies der Fall, muss die Leuchte aus der Einbauhülse entnommen werden, damit dort gefrierendes Wasser nicht die Einbauhülse sprengt und / oder die Leuchte quetscht.

  • Seite 8: Einbau Der Leuchte

    Die Auslegung der Gesamtanlage und benötigter Netzteile muss sorgsam und nach Vor- gaben der Schutzkleinspannung SELV erfolgen! Die aquaros 20 wird mit Gleichspannung versorgt und mittels separatem PWM-Signal (Puls-Wei- ten-Modulation) gedimmt. Pro Lichtfarbe wird ein PWM-Signal (S-PWM) benötigt. Der PWM-Eingang...

  • Seite 9: Freie Verkabelung

    Wird die Leuchte ungedimmt verwendet, muss die PWM-Leitung (Ader für das PWM- Signal) an die Masse (-) geklemmt werden. Ansonsten bleibt die LED aus. Anschlussplan der aquaros 20 weiß / einfarbig ohne Dimmer Siehe entsprechende Gra昀椀k Heftmitte (S. 14). Anschlussplan der aquaros 20 weiß / einfarbig mit Dimmer Siehe entsprechende Gra昀椀k Heftmitte (S.

  • Seite 10: Betrieb

    Betrieb LED-Leuchten sind äußerst energiesparend und haben im normalen Betrieb eine sehr lange Lebensdauer. Um die maximale Lebensdauer der LED und Energieef昀椀zienz zu gewährleisten, sollten folgende Punkte beachtet werden: ■ An-/Abschalten der Leuchte sollte über die eingangsseitige Schaltung des Netzteils erfolgen. ■ Abschalten der Leuchte per PWM-Signal sollte nicht dauerhaft erfolgen, da in diesem Fall die Elektronik der Leuchte weiterarbeitet. ■ Auch wenn die Leuchte über ein THERMOPROTECT System verfügt, das die Leuchte vor Hitzeschäden schützt, ist der dauerhaft anormale Betrieb zu vermeiden.

  • Seite 11: Störung, Fehlersuche Und -Behebung

    Garantie nicht berührt. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller. Alle dot-spot Produkte werden vor Verlassen unseres Hauses zu 100 % geprüft und getestet. Den- noch kann nicht ganz ausgeschlossen werden, dass vereinzelt Fehler während des Betriebs auf- treten.

  • Seite 12: Service

    Montage der Produkte entstehen, besteht kein Anspruch. Die fach- gerechte Montage ist in der Montageanleitung beschrieben. dot-spot aquaros 20 ist für den Betrieb mit Konstantspannungs-Netzteilen konzipiert, welche die Normen einhalten, insbesondere die Norm für elektronische Betriebsgeräte für LED-Module IEC 61347-2-13.
  • Seite 13 Notzizen...
  • Seite 14 Adernfarben ▪ rot ▪ schwarz ▪ blau ▪ Anschluss der Leuchten bei freier Verkabelung, ohne Dimmer Connection of the spots with free cabling, without dimmer Netzteil power supply - Dim Adernfarben ▪ wire colors: Achtung: Brücke zwischen (–) und (– Dim) zwingend notwendig! rot ▪ red Attention: bridge between (–) and (– dim) is mandatory! schwarz ▪ black blau ▪ blue = DIM...
  • Seite 27 Notes...
  • Seite 28 Industriestraße 1 90592 Schwarzenbruck / Deutschland Telefon +49 (0) 9128 / 72 22 17 - 0 Telefax +49 (0) 9128 / 72 22 17 - 9 Email service@dot-spot.de www.dot-spot.de Gebrauchsanleitung | aquaros 20 | 20500GA Rev. 1 | November 2015...
