4

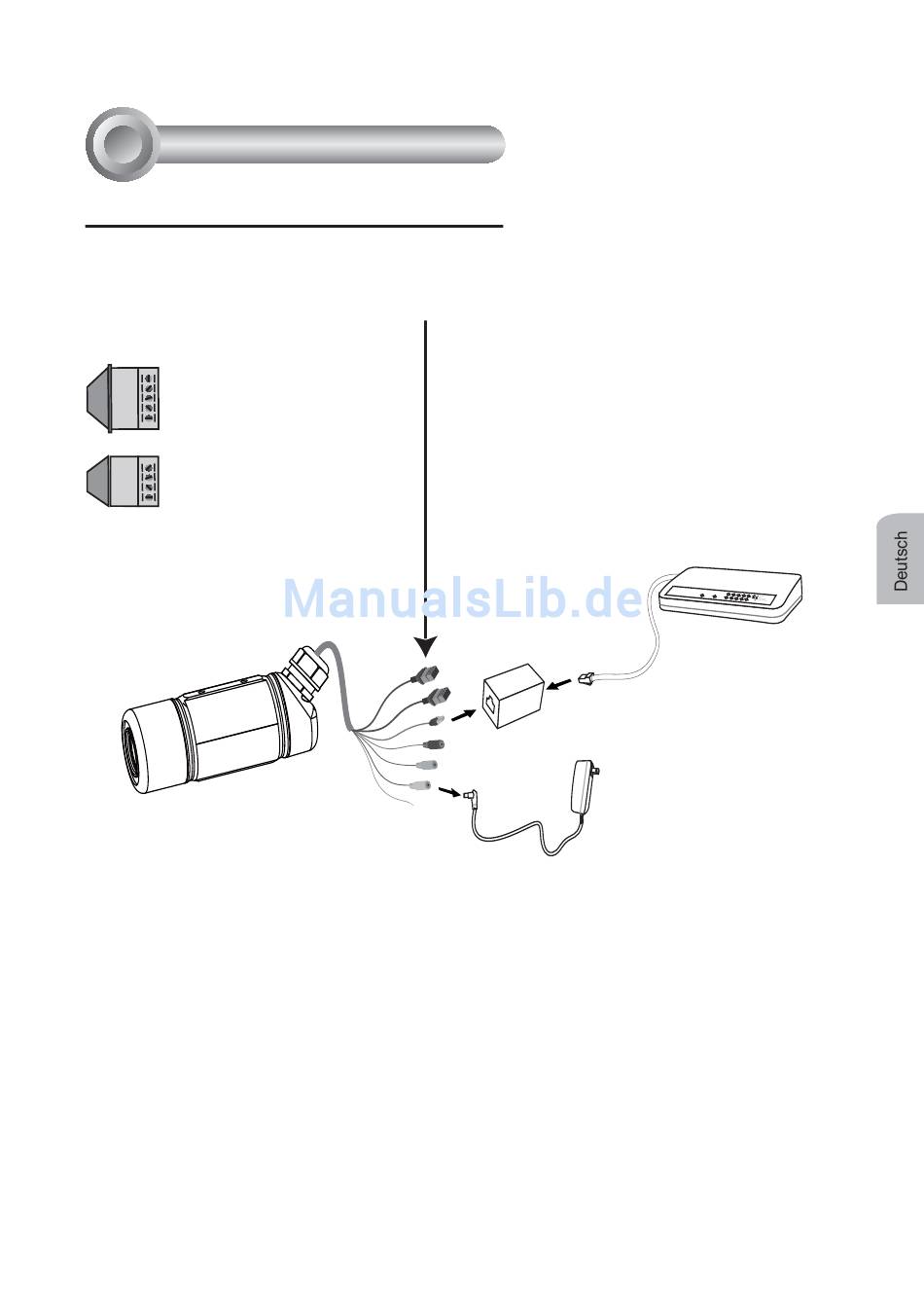

Netzwerkverwendung
Allgemeine Verbindung (ohne PoE)
1. Falls Sie externe Geräte, wie Sensoren
und Alarmanlagen haben, so stellen Sie
eine Verbindung mit der Allgemeinen E/A
Anschlussleiste her.
N . C . : Kein Anschluss
4 8 5 B : RS485-
N.C.
485B
4 8 5 A : RS485+
485A
AC24V
AC24V: Netzeingang, AC 24 V
AC24V
AC24V: Netzeingang, AC 24 V
G N D : Erdung
GND
D I
: Digitaler Eingang
DI
DO
D O
: Digital Output
+12V
+ 1 2 V : Digitaler Ausgang
2. Verwenden Sie die mitgelieferten RJ45
Buchse an Buchse Steckvorrichtung, um
die Netzwerkkamera an einen Schalter
anzuschließen.
Verwenden Sie Kategorie 5 Kreuzungskabel,
wenn die Netzwerkkamera direkt an einen
PC angeschlossen wird.
3. Verbinden Sie das Netzkabel der
Netzwerkkamera mit einer Steckdose.
DE-65
